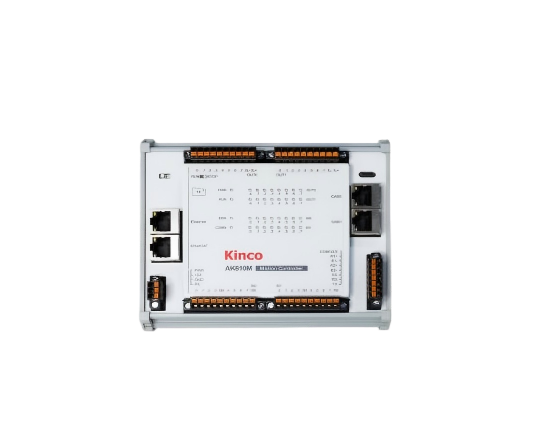

AK810系列扁平式控制器
AK810 运动控制器
- 升级1.4GHz高性能多核平台，搭载CoDeSys V3.5软件,支持IEC六种编程语言。
- 兼容 EtherCAT 与双路 CANopen Master，灵活驱动多协议伺服，高性能CPU既保障高速实时的运动控制性能，双协议又赋予客户更多方案选择空间，在多重场景中实现高效与可靠的双赢。
- 无电池方案,轻松应对低温震动环境，降低维护难度，保障设备连续运行。

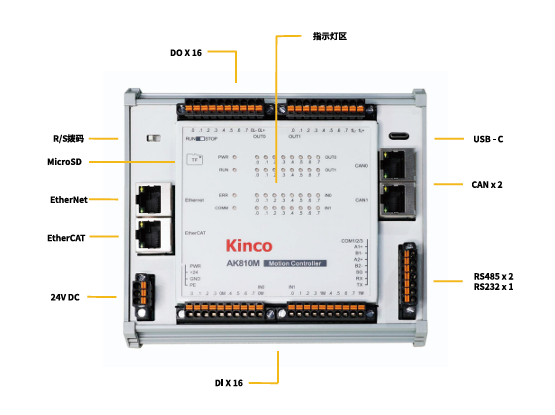

- 内置32点DI/O，标配2路高速输入实现对高速传感器、编码器信号的精准捕捉，助力设备快速响应。
- 低矮扁平设计，含端子高度仅 52mm，专为垂直受限场景打造。
| ■运动控制器型号参数 | |
| 型号参数 | AK810M-1616DTP |
| 技术规格 | |
| 供电电源 | DC24V+/-20% |
| 额定功率 | 6W |
| 本体开关量 | 16*DI,PNP/NPN;16*DO,PNP |
| 本体模拟量 | |
| 扩展 | 通过CANopen或EtherCAT扩展 |
| 高速计数 | 支持2路高速脉冲输入；支持A/B相、脉冲/方向信号，最高200kHz |
| 存储器 | |
| CANopen接口 | 2路独立隔离接口，每路支持16CANopen从站 |
| Ethernet接口 | 1路，可用作编程口，10M/100M,TCP/UDP协议 |
| EtherCAT接口 | 1路，支持COE;运动控制16轴，支持电子凸轮，插补 |
| 串 口 | 1*RS232,2*RS485(带隔离),支持Modbus协议 |
| 软件技术 | |
| 程序容量 | 32MB |
| 数据容量 | 32MB |
| 掉电保持 | 1MB |
| RTC | 25℃时误差小于2分钟/月，板载电容满电时，最长可保持30天 |
| SD卡/USB | 1*MicroSD卡，1*USBHOST(Type-c) |
| 其他信息 | |
| 编程软件 | CoDeSys V3.5 |
| 运动控制 | 支持16轴Ethercat运动控制，支持电子齿轮、电子凸轮等功能 |
| 防护等级 | IP20 |
| 温度范围(运行) | -10℃~+55℃ |
| 温度范围(存储) | -40℃~+70℃ |
| 最大相对湿度 | 10%~95%,无凝露 |
| 认证 | CE |

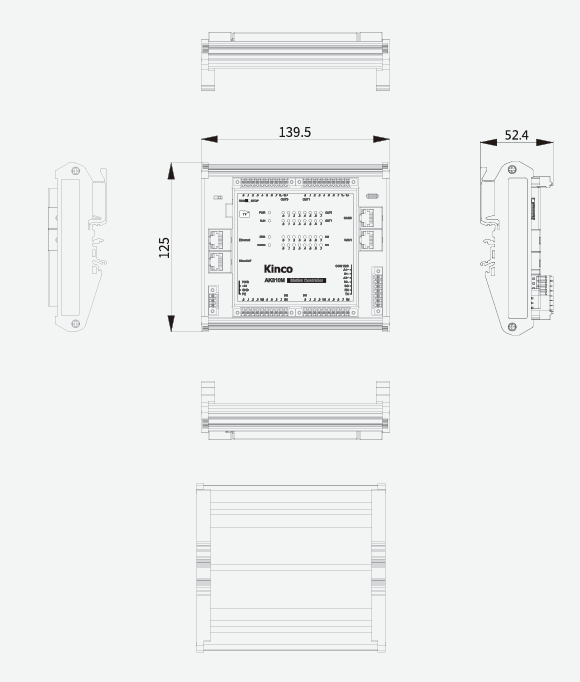

| 尺寸(长×宽×高) | 139.5mm*125mm*52.4mm |
主要特点
- 多总线一体化:内置1路EtherCAT Master+2路CANopenMaster,满足双重总线高速运动控制与现场设备管理;
- 无电池方案,轻松应对低温震动环境,降低维护难度,保障设备连续运行;
- 内置2路高速输入实现对高速传感器、编码器信号的精准捕捉,助力设备快速响应;
- 低矮扁平设计,含端子高度仅52mm,专为垂直受限场景打造。
