AR200iL-S
-
SVC控制：输出频率320Hz
-
VF控制：输出频率1000Hz
-
VF控制1000Hz频率输出。
-
过励磁制动功能， 实现快速制动。0.75-22kW内置制动单元
-
提升低频高转矩快速启动性能，响应速度更快
-
随机载波功能，降低设备噪音。电机对地短路检测功能提高安全系数。

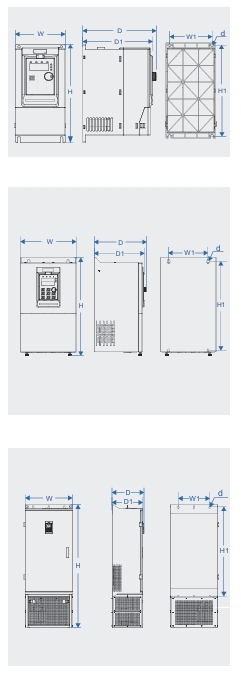

| 型号 | 安装尺寸(mm） | 外型尺寸(mm) | 开孔 | ||||
| H1 | W1 | H | W | D | Di | d | |
| AR200iL-0008-S | 177 | 73 | 187 | 88 | 138 | 130 | 5 |
| AR200iL-0015-S | |||||||
| AR200iL-0022-S | |||||||
| AR200iL-0040-S | 197 | 85 | 207 | 100 | 147 | 139 | 5 |
| AR200iL-0055-S | 237 | 113 | 247 | 130 | 167 | 159 | 5 |
| AR200iL-0075-S | |||||||
| 型号 | 安 装 尺 寸 (mm) | 外型尺寸(mm) | 开孔 | ||||
| H1 | W1 | H | W | D | D1 | d | |
| AR200iL-0110G/0150P-5 | 331 | 156 | 348 | 182 | 211 | 196 | 6 |
| AR200iL-0150G/0185P-S | |||||||
| AR200iL-0185G/0220P-S | 356 | 156 | 373 | 220 | 205 | 190 | 6 |
| AR200iL-0220G/0300P-S | |||||||
| AR2001L-0300G/0370P-S | 419 | 170 | 435 | 256 | 222 | 208 | 6 |
| AR200iL-0370G/0450P-S | |||||||
| AR200iL-0450G/0550P-S | 523 | 245 | 543 | 310 | 280 | 265 | 10 |
| AR200iL-0550G/0750P-S | |||||||
| AR200iL-0750G/0930P-S | 560 | 270 | 580 | 358 | 328 | 314 | 10 |
| AR200iL-0930G/1100P-S | |||||||
| AR200iL-1100G/1320P-S | |||||||
| 型号 | 安 装 尺 寸 (mm) | 外型 尺 寸 (mm) | 开孔 | ||||
| H1 | W1 | H | W | D | D1 | d | |
| AR200iL-1320G/1600P-S | 842 | 320 | 1199 | 502 | 355 | 342 | 10 |
| AR200iL-1600G/1850P-S | |||||||
| AR200iL-1850G/2000P-S | |||||||
| AR200iL-2000G/2200P-S | 1147 | 400 | 1570 | 600 | 408 | 398 | 12 |
| AR200iL-2200G/2500P-S | |||||||
| AR200iL-2500G/2800P-S | |||||||
| AR200iL-2800G/3150P-S | |||||||
| AR200iL-3150G/3550P-S | 1266 | 520 | 1696 | 800 | 408 | 398 | 12 |
| AR200iL-3550G/4000P-S | |||||||
| AR200iL-4000G-S | |||||||
| AR200iL-S技术规范表 | ||
| 控制特性 | 控制方式 | V/F控制；开环矢量控制(SVC);转矩控制 |
| 调速范围 | 1:100(SVC) | |
| 输入输出 | 输出电压范围 | 0~额定输入电压 |
| SVC:0~320Hz,V/F:0~1000Hz | ||
| 输入输出端子 | 模拟输入 | 2路，1路0-10V,1路0-10V/0-20mA |
| 数字输入 | 6路 | |
| 模拟输出 | 1路(7.5kW以下);2路(11kW以上) | |
| 数字输出 | 1路 | |
| 继电器输出 | 1路(7.5kW以下);2路(11kW以上) | |
| RS485通讯端子 | 1路 | |
| 电源 | 2路，1路10V,1路24V | |
| 使用环境 | 海拔高度 | 低于1000m，高于1000m以上使用时每升高100m |
| 环境温度 | -10℃~+40℃ (环境温度在40℃~50℃,请降额使用) | |
| 振动 | 小于5.9m/s2(0.6g) | |
| 存储温度 | -40℃~+60℃ | |
提升机械，张力机械，切削锻压机械，大惯量制动，金属加工，木工加工，橡塑机械，纺织机械等。
