AR80iL-O
-
应用于纺织、印染、烟草、包装、造纸印刷等行业
-
低频大转矩实现低速稳定带载运行
-
自动稳压技术，保持V/f恒定
-
内置转速追踪功能，更准确更快速

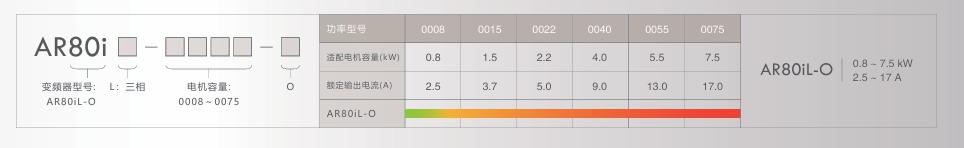

| 代码 | 型号 | 功率(kW) | 安装尺寸(mm) | 外型尺寸(mm) | 安装方式 | |||||
| H2 | W2 | d | H1 | W1 | D | |||||
| R2 | AR80iL-O | 0008 | 0.8 | 145 | 83.5 | ø5 | 158.5 | 95.5 | 132.5 | 壁挂式 导轨式 |
| 0015 | 1.5 | |||||||||
| 0022 | 2.2 | |||||||||
| 0040 | 4.0 | |||||||||
| R3 | 0055 | 5.5 | 202 | 108 | ø5 | 215 | 120 | 154 | 壁挂式 | |
| 0075 | 7.5 | |||||||||
| AR80iL-O技术规范表 | ||
| 类别 | 项目 | 规范 |
| 输入 | 输入电压范围(M) | 三相320V ~460V |
| 控制 及 运行 |
频率范围 | 0~600HZ |
| 输出频率精度 | 0.IHZ | |
| 调速范围 | 1:100 | |
| 控制方式 | V/F控制、简易矢量控制 | |
| 转矩提升 | 手动设定、自动提升 | |
| 电压/频率特征 | V/F线性曲线、平方曲线、多点V/F曲线 | |
| 加减速曲线 | 直线加减速曲线 | |
| 频率设定输入 | 本机键盘、电位器、通讯、多段速、模拟量、PID控制、脉冲、其它 | |
| 输入端子指令信号 | 启动、点动、多段速、故障复位、模拟量切换、其它 | |
| 输入端子 | 5个数字输入端子，可自定义功能；2个模拟量输入端子，ACI接收0/4~20mA 电流模拟量，A V I接收0-10V电压模拟量 |
|
| 输出端子 | 1个多功能集电输出端子；1组多功能继电器输出端子 1个模拟量输出端子(自定义输出电压或电流) |
|
| 标准功能 | 自动限流与限压、手动转矩提升、自动转矩提升、能耗制定、直流制动、自动故障复位、7段多段速运行、频率跳跃功能、闭环PID调节控制、、载波频率调节功能、自动稳压运行、低噪音运行、RS485通讯、转差频率补偿 | |
| 保护功能 | 过压、欠压、外部故障、过流、电流限幅、过热、过载等 | |
| 通讯接口 | RS-485通讯接口 | |
| 制动单元 | 全系标配 | |
| 显示 | LED显示 | 输出频率、输出电压、输出电流、输出转速、设定频率、模块温度、 模拟量反馈、模拟量输出等可选 |
| 使 用 条件 |
通讯方式 | RS - 485通讯接口标准的MODBUS通讯 |
| 安装场所 | 安装在不受阳光直晒，无灰尘、无腐蚀性气体、无可燃性气体、无蒸汽、无滴 水的环境 |
|
| 适用环境 | - 10℃~+40℃,40C~50℃请降额使用 | |
| 振动 | 小于0.5g | |
| 储存环境 | 无水珠凝结，- 20℃~+40℃ | |
| 安装方式 | 壁挂式、导轨式(4KW以下) | |
| 防护等级 | IP20 | |
| 散热方式 | 强迫风冷 | |
外置键盘 / 底托 / 延长线
