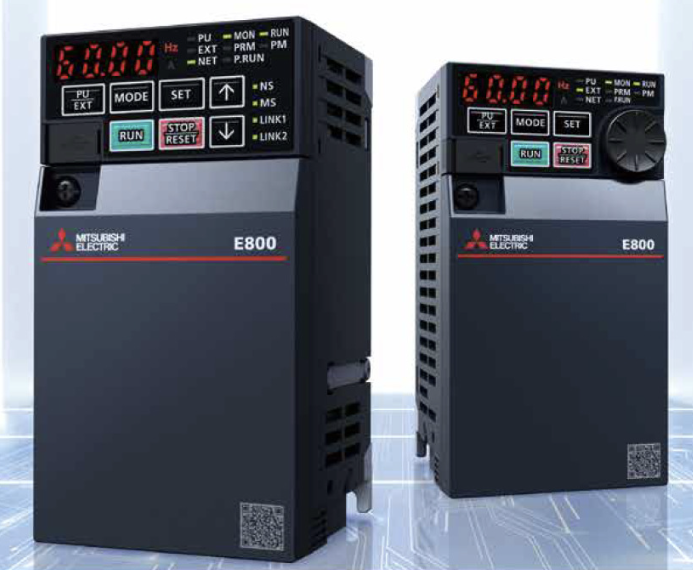

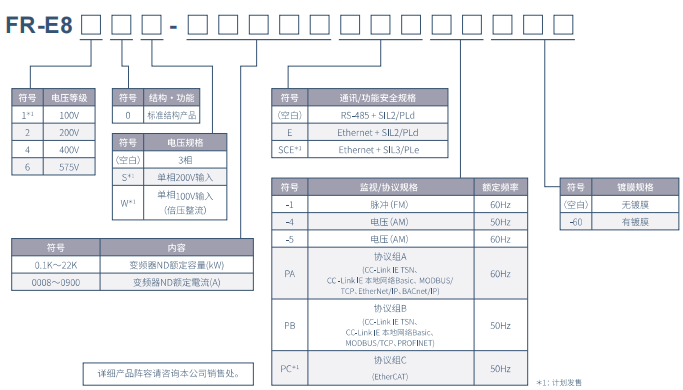

FR-E800

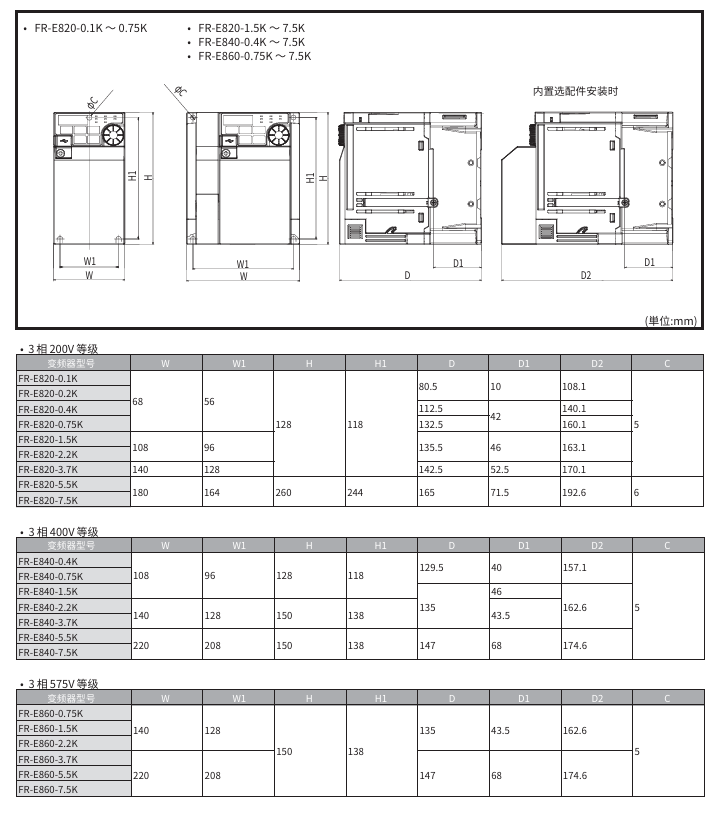

| FR-E820 | ||||||||||||||||
| 型号 | 适用电机容量(kw)“1 | 输出 | 电源 | 大致重量 | ||||||||||||
| 额定容量(kVA)2 | 额定电流(A)3 | 电压 | 额定输入电流(A) | 电源容量(kVA) | ||||||||||||
| 无DC电抗器 | 无DC电抗器 | 无DC电抗器 | 无DC电抗器 | |||||||||||||
| LD | ND | LD | ND | LD | ND | LD | ND | LD | ND | LD | ND | LD | ND | |||
| FR-E820-0008-4-60/0.1K | 0.2 | 0.1 | 0.5 | 0.3 | 1.3/1.1 | 0.8/0.8 | 三相200 to 240V | 1.9 | 1.3 | 1.4 | 0.8 | 0.7 | 0.5 | 0.5 | 0.3 | 0.5 |
| FR-E820-0015-4-60/0.2K | 0.4 | 0.2 | 0.8 | 0.6 | 2/1.7 | 1.5/1.4 | 3.0 | 2.0 | 2.3 | 1.5 | 1.1 | 0.8 | 0.9 | 0.6 | 0.5 | |
| FR-E820-0030-4-60/ 0.4K | 0.75 | 0.4 | 1.4 | 1.2 | 3.5/3.0 | 3/2.5 | 5.1 | 3.5 | 4.5 | 3.0 | 1.9 | 1.3 | 1.7 | 1.1 | 0.7 | |
| FR-E820-0050-4-60/0.75K | 1.1 | 0.75 | 2.4 | 2.0 | 6.0/5.1 | 5/4.1 | 8.2 | 6.0 | 7.0 | 5.0 | 3.1 | 2.3 | 2.7 | 1.9 | 1.0 | |
| FR-E820-0080-4-60/1.5K | 2.2 | 1.5 | 3.8 | 3.2 | 9.6/8.2 | 8/7 | 13 | 9.6 | 11 | 8.0 | 4.8 | 3.7 | 4.1 | 3.0 | 1.4 | |
| FR-E820-0110-4-60/2.2K | 3.0 | 2.2 | 4.8 | 4.4 | 12/10.2 | 11/10 | 16 | 12 | 15 | 11 | 6.2 | 4.6 | 5.7 | 4.2 | 1.4 | |
| FR-E820-0175-4-60/3.7K | 5.5 | 3.7 | 7.8 | 7.0 | 19.6/16.7 | 17.5/16.5 | 26 | 20 | 23 | 17.5 | 9.7 | 7.5 | 8.8 | 6.7 | 1.8 | |
| FR-E820-0240-4-60/5.5K | 7.5 | 5.5 | 12.0 | 9.6 | 30/25.5 | 24/23 | 37 | 30 | 60 | 24 | 14 | 11 | 12 | 9.1 | 3.3 | |
| FR-E820-0330-4-60/7.5K | 11 | 7.5 | 15.9 | 13.4 | 40/34 | 33/31 | 49 | 40 | 41 | 33 | 19 | 15 | 16 | 13 | 3.3 | |
| FR-E840 | ||||||||||||||||
| 型号 | 适用电机容量(kw)“1 | 输出 | 电源 | 大致重量 | ||||||||||||
| 额定容量(kVA)2 | 额定电流(A)3 | 电压 | 额定输入电流(A) | 电源容量(kVA) | ||||||||||||
| 无DC电抗器 | 无DC电抗器 | 无DC电抗器 | 无DC电抗器 | |||||||||||||
| LD | ND | LD | ND | LD | ND | LD | ND | LD | ND | LD | ND | LD | ND | |||
| FR-E840-0016-4-60 (0.4K) | 0.75 | 0.4 | 1.6 | 1.2 | 2.1/1.8 | 1.6/1.4 | 三相380 to 480V | 3.3 | 2.1 | 2.7 | 1.6 | 2.5 | 1.6 | 2.1 | 1.2 | 1.2 |
| FR-E840-0026-4-60 (0.75K) | 1.5 | 0.75 | 2.7 | 2.0 | 3.5/3.0 | 2.6/2.2 | 6.0 | 3.5 | 4.4 | 2.6 | 4.5 | 2.7 | 3.1 | 2.0 | 1.2 | |
| FR-E840-0040-4-60 (1.5K) | 2.2 | 1.5 | 4.2 | 3.0 | 5.5/4.7 | 4/3.8 | 8.9 | 5.5 | 6.7 | 4.0 | 6.8 | 4.2 | 5.1 | 3.0 | 1.4 | |
| FR-E840-0060-4-60 (2.2K) | 3.0 | 2.2 | 5.3 | 4.6 | 6.9/5.9 | 6/5.4 | 11 | 6.9 | 9.5 | 6.0 | 8.2 | 5.3 | 7.2 | 4.6 | 1.8 | |
| FR-E840-0095-4-60 (3.7K) | 5.5 | 3.0 | 8.5 | 7.2 | 11.1/9.4 | 9.5/8.7 | 16 | 11 | 14 | 9.5 | 12 | 8.5 | 11 | 7.2 | 1.8 | |
| FR-E840-0120-4-60 (5.5K) | 7.5 | 5.5 | 13.3 | 9.1 | 17.5/14.9 | 12 | 23 | 18 | 18 | 12 | 19 | 13 | 14 | 9.1 | 2.4 | |
| FR-E840-0170-4-60 (7.5K) | 11 | 7.5 | 17.5 | 13.0 | 23/19.6 | 17 | 32 | 23 | 23 | 17 | 25 | 18 | 19 | 13 | 2.4 | |
| FR-E840-0230-4-60 (11K) | 15.0 | 11.0 | 26.7 | 17.5 | 35.0/29.8 | 23 | 46.7 | 32.1 | 35.0 | 23.0 | 36.0 | 25.0 | 27.0 | 18.0 | 4.8 | |
| FR-E840-0300-4-60 (15K) | 18.0 | 15.0 | 31.2 | 22.9 | 41.0/34.9 | 30 | 54.2 | 41.0 | 41.0 | 30.0 | 42.0 | 32.0 | 31.0 | 23.0 | 4.9 | |
| FR-E840-0380-4-60 (18.5K) | 22.0 | 18.5 | 34.3 | 29.0 | 45.0/38.3 | 38 | 59.1 | 50.8 | 45.0 | 38.0 | 45.0 | 39.0 | 34.0 | 29.0 | 11.0 | |
| FR-E840-0440-4-60 (22K) | 30.0 | 22.0 | 45.7 | 33.5 | 60.0/51.0 | 44.0 | 75.6 | 57.3 | 58.0 | 44.0 | 58.0 | 44.0 | 46.0 | 34.0 | 11.0 | |
| FR-E860 | ||||||||||||||||
| 型号 | 适用电机容量(kw)“1 | 输出 | 电源 | 大致重量 | ||||||||||||
| 额定容量(kVA)2 | 额定电流(A)3 | 电压 | 额定输入电流(A) | 电源容量(kVA) | ||||||||||||
| 无DC电抗器 | 无DC电抗器 | 无DC电抗器 | 无DC电抗器 | |||||||||||||
| LD | ND | LD | ND | LD | ND | LD | ND | LD | ND | LD | ND | LD | ND | |||
| FR-E860-0017-4-60/0.75K | 1.5 | 0.75 | 2.5 | 1.7 | 2.5/2.1 | 1.7 | 三相525 to 600V | 4.3 | 2.5 | 3.0 | 1.7 | 4.3 | 2.5 | 3.0 | 1.7 | 1.9 |
| FR-E860-0027-4-60/1.5K | 2.2 | 1.5 | 3.6 | 2.7 | 3.6/3.0 | 2.7 | 5.9 | 3.6 | 4.6 | 2.7 | 5.9 | 3.6 | 4.6 | 2.7 | 1.9 | |
| FR-E860-0040-4-60/2.2K | 3.7 | 2.2 | 5.6 | 4.0 | 5.6/4.8 | 4 | 8.9 | 5.6 | 6.6 | 4.0 | 8.9 | 5.6 | 6.6 | 4.0 | 1.9 | |
| FR-E860-0061-4-60/3.7K | 5.5 | 3.7 | 8.2 | 6.1 | 8.2/7.0 | 6.1 | 12 | 8.2 | 10 | 6.1 | 12 | 8.2 | 9.5 | 6.1 | 2.4 | |
| FR-E860-0090-4-60/5.5K | 7.5 | 5.5 | 11.0 | 9.0 | 11/9.0 | 9 | 16 | 11 | 13 | 9.0 | 16 | 11 | 13 | 9.0 | 2.4 | |
| FR-E860-0120-4-60/7.5K | 11 | 7.5 | 15.9 | 12.0 | 16/13.6 | 12 | 22 | 16 | 17 | 12 | 22 | 16 | 17 | 12 | 2.4 | |
| 选配件 | |||||||
| ·选配件一览 | |||||||
| 可以在变频器上安装以下选件，以进一步扩展功能。 | |||||||
| 名称 | 型号 | 用途 | 适用变频器 | 备注 | |||
| E800 | E 800-E | E 800-SCE | |||||
| 内置型 | 矢量控制 定间控制 6LG反馈控制 |
IFR-A8AP E套件 |
可以使用带PLG的(感应) 电机执行矢量控制。 结合编码器，主轴可以停在固定位置(方向)。 反馈电动机速度以保持速度恒定。 |
○ | ○ | ○ | 全机型通用 |
| 16位数字信号输入 | FR-A8AX E套件 |
接受外部BCD码或二进制数字信号输入的接口， 可实现高精度的变频器频率设定。 ·BCD码3位(最大999) ·BCD码4位(最大9999) ·二进制12Bit(最大FFF H) ·二进制16Bit(最大FFFFH) |
● | ● | ○ | ||
| 数字信号输出 增设模拟信号输出 |
IFR-A8AY E套件 |
可选择变频器本体标配的输出信号，输出到集电极开路。另外还 可增加2种输出，可从输出频率、输出电压等监视器中选择。 可以连接20mADC或10VDC仪表。 |
● | ● | ○ | ||
| 继电器输出 | FR-A8AR、E套件 | 可从变频器标配的输出信号中任意选择三个从继电器接点输出 | ● | ● | ○ | ||
| CC-Link通信 | IFR-A8NC、E套件 | 可以从计算机或PLC执行变频器操作， 监视和参数更改。 | ● | ● | ○ | ||
| DeviceNet通信 | FR-A8ND、E套件 | ○ | ○ | ○ | |||
| PROFIBUS-DP通信 | FR-A8NP、E套件 | ○ | ○ | ○ | |||
| 外置型 | 液晶操作面板 | FR-LU08(-01) | 液晶显示的图形化操作面板 | ○ | - | - | 全机型通用 |
| 参数单元 | FR-PU07 | 液晶显示的对话型参数单元 | ○ | - | - | ||
| 带电池的参数单元 | FR-PU07BB(-L) | 参数单元，无需连接电源即可进行参数设置 | ○ | - | - | ||
| 用于柜门安装的操作面板F | FR-PA07 | 安装在柜门上的操作面板，可进行变频器的操作、频率等的监视 | - | - | |||
| 参数单元连接线 | FR-CB20 | 用于连接操作面板和参数单元的电缆门表示电缆的长度。(1m、3m、5m) | ● | - | - | ||
| PLG用电缆三菱电机矢量 控制专用电机(SF-V5RU) |
FR-V7CBLI | 变频器和三菱电机矢量控制专用电机(SF-V5RU) 的PLG之间的连接线。[表示电缆长度(5m、15m、30m)。 | ○ | ○ | ○ | ||
| USB电缆 | MR-J3USBCBL3M、线长3m | 放大器。电脑用插头A插头。mini-B插实(5针） | ● | ● | ○ | ||
| 安装兼容附件 | FR-E7AT、01/02/03 | 使用FR-A024/A044系列的安装孔，安装FR-E800系列用的附件 | ● | ● | ○ | 3.7K及以下区分容量 | |
| 安装兼容附件 | FR-E8AT03 | 使用FR-A024/A044/E700的安装孔安装FR-E700/E800用的附件 | ● | ● | ○ | 3.7K | |
| DIN轨道附件 | FR-UDA、01~03 | DIN轨道安装用附件 | ○ | ○ | ○ | 3.7K及以下区分容量 | |
| 冷却3EF外置附件 | FR-ECN、01~068 | 通过将变频器的3E片伸出盘柜背面，可以将变频器产生的E量3发到盘柜外部。 | ○ | ○ | ○ | 区分容量 | |
| 全封闭构造附件(IP40) | FR-E8CV、01~04 | 可将变频器安装成全封闭构造(相当于JEM 1030、IP 40) 的附件 | ○ | ○ | ○ | ||
| AC电抗器 | FR-HAL | 用于谐波抑制变频器输入功率因数的改善 | ● | ● | ○ | ||
| DC电抗器 | IFR-HEL | ● | ● | ○ | |||
| 支持EMC指令噪声滤波器 | SF、IFR-E5NF R-S5NFSA |
支持EMC指令(EN 61800-3C 3) 的噪声滤波器 | ● | ● | ○ | ||
| EMC滤波器安装附件 | FR-A5AT03、FR-A AT 02 FR-E5T(-02) |
支持EMC指令的噪声滤波器(SF) 中安装变频器的附件 | ● | ● | ○ | ||
| 无线电噪声滤波器 | FR-BIF(H) | 降低无线电噪声用(连接输入侧) | ● | ● | ○ | 全机型通用 | |
| 线噪声滤波器 | FR-BSF 01、FR-BLF | 降低线噪声用 | ● | ● | ○ | ||
| 滤波器组件 | FR-BFP 2 | 改善功率因数的DC电抗器，零相电抗器和容性滤波器 (无线电噪声滤波器)合成一个单元的滤波器组件 |
● | ● | ○ | 3相电源输入规格产品： 0.4K及以上区分容量 |
|
| 外置型 | 制动电阻 | MRS型、MYS型 | 提高再生制动能力(允许使用率3%ED) | ● | ● | ○ | 0.4K及以上 |
| 高频制动电阻 | FR-ABR | 捉高再生制动能力)允许使用率10%/6%ED) | ● | ● | ○ | ||
| 制动单元 电阻单元、 放电电阻 |
FR-BU2 IFR-BR GZ G、GRZ G型 |
制动单元与放电电阻或电阻单元结合使用变频器的制动能力 (用于高惯性大惯量反向负载)。 |
● | ● | - | 区分容量 | |
| 多功能再生变流器 专用外置电抗器 专用外置电抗器箱 |
FR-XC FR-XCL IFR-XCB |
单台实现支持谐波抑制和电源再生。与专用电抗器箱 FR-XCB和专用电抗器FR-XCL结合使用， 可以根据用途选择功能。 |
● | ● | - | 区分容量 | |
| 高功率因数变流器 | FR-HC2 | 高功率因数变流器在整流部分进行高速开关，使输入电流波 形变为正弦波，并极大地抑制了谐波。 货标准配件组合使用) |
● | ● | ○ | ||
| 浪涌电压抑制滤波器 | FR-ASF FR-BMF |
抑制电机浪涌电压的滤波器 | ● | ● | ○ | 400V；区分容量 400V：上区分容量 |
|
| 其他 | 测速发电机 | QV AH-10 | 跟踪运行用。AC70V/35V500Hz(2500r/min时) | ● | ● | ○ | 全机型通用 |
| 位移探测器 | IY VGC-500WNS | 同速运行用(探测机械的位移)。输出AC90V/90 | ● | ● | ○ | ||
| 模拟信号频率计 (64mm×60mm) |
YM-206NRI 1mA |
专用频率计(刻度到130Hz)。可动线圈式直流电流表 | ● | ● | ○ | ||
| 刻度校准电阻 | RV24YN10kn | 用于校准频率表刻度。碳膜B型特性 | ● | ● | ○ | ||
| FR Configurator 2 (变频器设置软件) |
SW1DND-FRC 2 | 从变频器的安装到维护，全过程都可提供支援。 | ● | ● | ○ | ||
| FR Configurator Mobile (变频器移动应用) |
- | 可以使用智能手机或平板电脑操作变频器。 | ○ | ○ | ○ | ||
| ●：支持 ○：计划支持 -：不支持 | |||||||
FR-E700/FR-E800:经济型高性能变频器
应用场合：搬运、升降、食品包装、机床、冲压机
功率从：0.1~22KW
