产品特色



  • 不易过流呵护,出力充足 ─ 额定电流即支持重载 (150百分之 / 60 秒, 180百分之 / 3 秒) 过载能力
  • 高环境耐受性,可靠稳定 ─ IP55 长效风扇、散热片优化、强化板阶涂层 (3C3 等级)
  • 电机精准控制,搭配性高 ─ 支持感应 / 永磁 / 同步磁阻电机的无感测矢量控制
  • 轻松集成方案,控制弹性 ─ 内置 PLC (10k steps),整合远程 I/O 支持 CANopen / Modbus 通讯主站设定

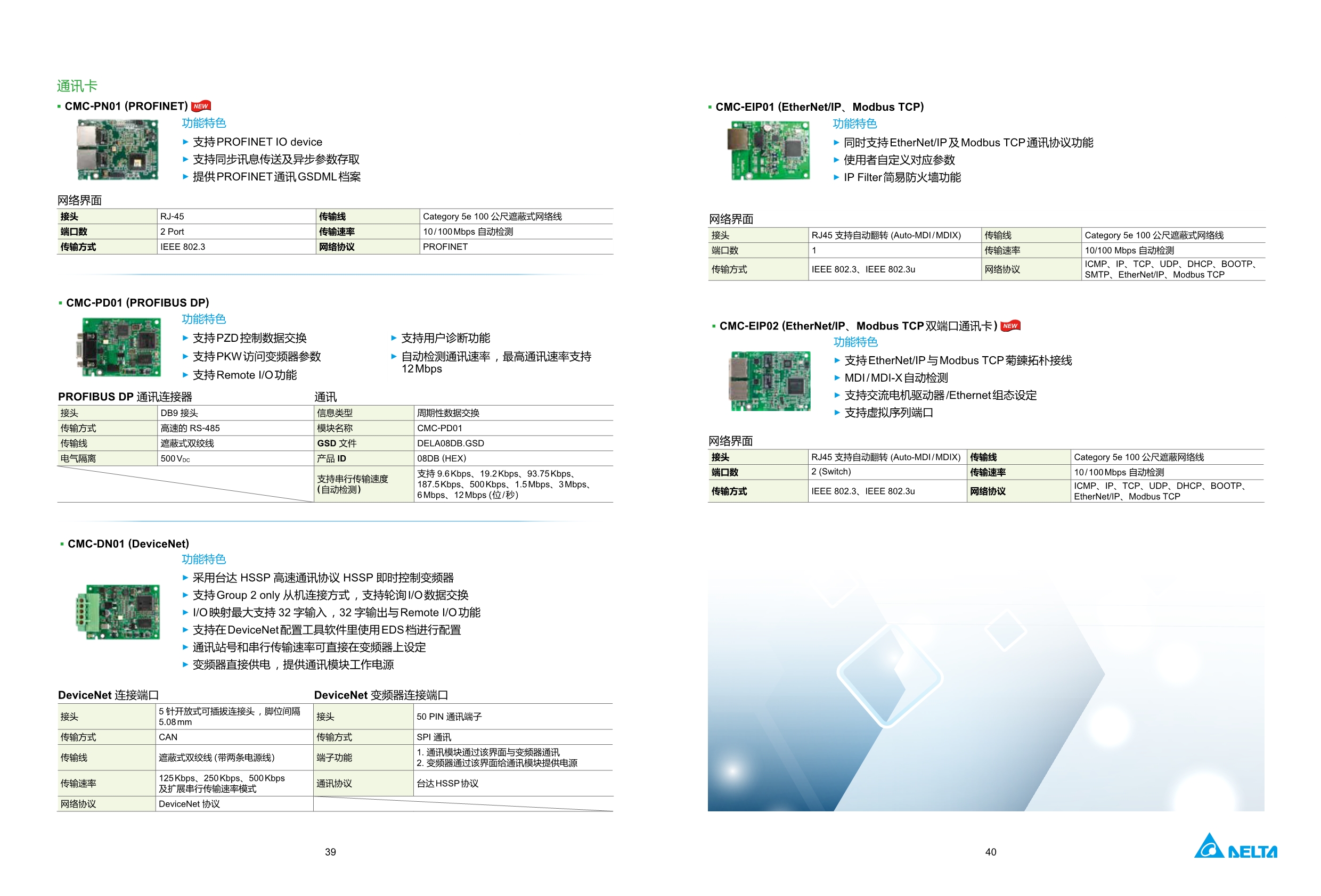

  • 多种通讯支持,无缝整合 ─ EtherCAT、EtherNet/IP、Modbus TCP、PROFINET、PROFIBUS DP、DeviceNet、CANopen
  • 行业功能完备,性能出色 ─ 点对点位置控制、主从转矩分配、过励磁能量牵引等
应用领域

挤出机、橡胶开炼机、射出成型机、弯管机、输送带、收卷机、悬梁式天车、施工升降梯、钢化炉、 电磁搅拌机等

技术规格

标准机种 C2000 Plus

标准机种 C2000

产品规格
230VAC,3 相,重载条件下,适用电机功率 0.75 ~ 90 kw
框号 型号 输出 输入 电源
vFD_ _ _C23A-00 / -21 重载(HD)*注1 超重载(SHD) 重载(HD 超重载(SHD) 重载(HD 超重载(SHD)
适用电机功(kw) 适用电机功(HP) 额定输出电流(A)*注4 适用电机功(kw) 适用电机功(HP) 额定输出电流(A)*注4 额定输出电流(A)*注2 额定输出电流(A) 电源设备容量(kVA)*注3 电源设备容量(kVA)
A 007 0.75 1 5 0.4 0.5 3 6.4 3.9 2.7 1.6
015 1.5 2 8 0.75 1 5 12 6.4 5.0 2.7
022 2.2 3 11 1.5 2 8 16 12 6.7 5.0
037 3.7 5 17 2.2 3 11 20 16 8.3 6.7
B 055 5.5 7.5 25 3.7 5 17 28 20 11.3 8.3
075 7.5 10 33 5.5 7.5 25 36 28 15.0 11.6
110 11 15 49 7.5 10 33 52 36 21.6 15.0
C 150 15 20 65 11 15 49 72 52 29.9 21.6
185 18.5 25 75 15 20 65 83 72 34.5 29.9
220 22 30 90 18.5 25 75 99 83 41.2 34.5
D 300 30 40 120 22 30 90 124 99 51.5 41.2
370 37 50 146 30 40 120 143 124 59.4 51.5
E 450 45 60 180 37 50 146 171 143 71.1 59.4
550 55 75 215 45 60 180 206 171 85.6 71.1
750 75 100 255 55 75 215 245 206 101.5 85.6
F 900 90 125 346 75 100 255 331 245 137.6 101.8
重载(HD) 在额定输出电流的 150% 时,每 5分钟可承受 1 分钟
在额定输出电流的 180% 时,每 30 秒钟可承受3 秒钟
超重载 (SHD) 在额定输出电流的 150% 时,每 5 分钟可承受 1 分钟
在额定输出电流的 200% 时,每 30 秒钟可承受3 秒钟
额定输入电压 3 相,200~ 240 Vac (-15%~+10%)
额定输入频率 50160 H2
允许电源频率变动 土5% (47~63H2)
位移功率因数(cosp) >0.98
效率 97.8%(框号A、B、C、D)98.2%(框号E、F)
冷却方式 强制风冷(型号 :007 为自然风冷)
刹车晶体 内置(框号A、B、C)外置选购品(框号 D、E、F)
直流电抗器 外置选购品(框号A、B、C) ;内置(框号 D、E、F)
EMC 滤波器 外置选购品(全框号)
EMC-COP01 外置选购品(全框号)



产品规格
230VAC,3 相,重载条件下,适用电机功率 0.75 ~ 90 kw
框号 型号 输出 输入 电源
vFD_ _ _C4-00 / -21 重载(HD)*注1 超重载(SHD) 重载(HD 超重载(SHD) 重载(HD 超重载(SHD)
适用电机功(kw) 适用电机功(HP) 额定输出电流(A)*注4 适用电机功率(kw) 适用电机功率(HP) 额定输出电流(A)*注4 额定输出电流(A)*注2 额定输出电流(A) 电源设备容量(kVA)*注3 电源设备容量(kVA)
A 007 0.75 1 3 0.4 0.5 1.7 4.3 3.5 3.6 2.9
015 1.5 2 4 0.75 1 3 5.9 4.3 4.9 3.6
022 2.2 3 6 1.5 2 4 8.7 5.9 7.2 4.9
037 3.7 5 9 2.2 3 6 14 8.7 11.6 7.2
040 4.0 5 10.5 3.7 5 9 15.5 14 12.9 11.6
055 5.5 7.5 12 4.0 5 10.5 17 15.5 14.1 12.9
B 075 7.5 10 18 5.5 7.5 12 20 17 16.6 14.1
110 11 15 24 7.5 10 18 26 20 21.6 16.6
150 15 20 32 11 15 24 35 26 29.1 21.6
C 185 18.5 25 90 15 20 32 40 35 33.3 29.1
220 22 30 120 18.5 25 38 47 40 39.1 33.3
300 30 40 146 22 30 45 63 47 52.4 39.1
D0 370 37 50 180 30 40 60 74 63 61.5 52.4
450 45 60 215 37 50 73 101 74 84.0 61.5
D 550 55 75 255 45 60 91 114 101 94.8 84.0
750 75 100 346 55 75 110 157 114 130.5 94.8
E 900 90 125 180 75 100 150 167 157 138.3 130.5
1100 110 150 220 90 125 180 207 167 172.1 138.3
F 1320 132 175 260 110 150 220 240 207 199.5 172.1
1600 160 215 310 132 175 260 300 240 249.4 199.5
G 1850 185 250 370 160 3215 310 380 300 315.9 249.4
2000 200 270 395 160 215 310 395 380 328.4 315.9
2200 220 300 460 185 250 370 400 395 332.5 328.4
2500 250 340 481 200 270 395 447 400 371.6 332.5
H 2800 280 375 550 220 300 460 494 447 410.7 371.6
2150 315 420 646 280 375 550 555 494 461.4 410.7
3550 355 475 683 315 425 616 625 555 519.6 461.4
4000 400 530 770 355 475 683 770 625 640.1 519.6
4500 450 600 866 355 475 683 866 770 750.0 640.1
5000 500 675 930 450 600 866 930 866 773.2 750.0
5600 560 750 1094 500 675 930 1094 930 909.5 773.2
重载(HD) 在额定输出电流的 150% 时,每 5分钟可承受 1 分钟
在额定输出电流的 180% 时,每 30 秒钟可承受3 秒钟
超重载 (SHD) 在额定输出电流的 150% 时,每 5 分钟可承受 1 分钟
在额定输出电流的 200% 时,每 30 秒钟可承受3 秒钟
额定输入电压 3 相,200~ 240 Vac (-15%~+10%)
额定输入频率 50160 H2
允许电源频率变动 土5% (47~63H2)
位移功率因数(cosp) >0.98
效率 97.8%(框号A、B、C、D)98.2%(框号E、F)
冷却方式 强制风冷(型号 :007 为自然风冷)
刹车晶体 内置(框号A、B、C)外置选购品(框号 D、E、F)
直流电抗器 外置选购品(框号A、B、C) ;内置(框号 D、E、F)
EMC 滤波器 外置选购品(全框号)
EMC-COP01 外置选购品(全框号)

产品规格
575Vac,3 相,轻载条件下,适用电机功率 1.5~15kw (2~20 HP)
框号 型号 输出 输入 电源
VFD___C53A-21 轻载(LD)*注1 一般负载(ND) 重载(HD) 轻载(LD)*注1 一般负载(ND) 重载(HD)) 轻载(LD)*注1 一般负载(ND) 重载(HD))
适用电机功率(kw) 适用电机功率(HP) 额定输出电流(A)*注4 适用电机功率(kw) 适用电机功率(HP) 额定输出电流(A)*注4 适用电机功率(kw) 适用电机功率(HP) 额定输出电流(A)*注4 额定输出电流(A) 额定输出电流(A)*注2 额定输出电流(A) 额定输出电流(A) 额定输出电流(A)*注2 额定输出电流(A)
A VFD015C53A-21 1.5 2 3 0.75 1 2.5 0.75 1 2.1 3.8 3.1 2.6 3.9 3.2 2.7
VFD022C53A-21 2.2 3 4.3 1.5 2 3.6 1.5 2 3 5.4 4.5 3.8 5.6 4.7 3.9
VFD037C53A-21 3.7 5 6.7 2.2 3 5.5 2.2 3 4.6 10.4 7.2 5.8 10.8 7.5 6.0
B VFD055C53A-21 5.5 7.5 9.9 3.7 5 8.2 3.7 5 6.9 14.9 12.3 10.7 15.5 12.8 11.1
VFD075C53A-21 7.5 10 12.1 5.5 7.5 10 3.7 5 8.3 16.9 15 12.5 17.6 15.6 13.0
VFD110C53A-21 11 15 18.7 7.5 10 15.5 7.5 10 13 21.3 18 16.9 22.1 18.7 17.6
VFD150C53A-21 15 20 24.2 11 15 20 7.5 10 16.8 26.3 22.8 19.7 27.3 23.7 20.5
轻载(LD) 在额定输出电流的 120% 时,每 5 分钟可承受1 分钟
一般负载(ND) 在额定输出电流的 120% 时,每 5 分钟承受 1 分钟,在额定输出电流的 120% 时,每 5 分钟可承受1 分钟
在额定输出电流的 120% 时,每 5 分钟承受 1 分钟

重载(HD) 在额定输出电流的 150% 时,每 5 分钟可承受 1 分钟在额定输出电流的 180% 时,每 30 秒钟可承受 3 秒钟
额定输入电压 3相,525-600Vac (-15%~+10%)
额定输入频率 50/60H2
允许电源频率变动 ±5%(47~63H2)
位移功率因数(cosd) >0.98
载波频率 请参见注 5”注5
效率 97%(框号 A) ;98%(框号 B)
冷却方式 强制风冷(型号 :015、022 为自然风冷)
刹车晶体 内置
直流电抗器 外置选购品



产品规格
575Vac,3 相,轻载条件下,适用电机功率 1.5~15kw(2~20 HP)
框号 型号 输出 输入 电源
VFD___C63B-00/-21 轻载(LD)*注1 一般负载(ND) 重载(HD) 轻载(LD)*注1 一般负载(ND) 重载(HD)) 轻载(LD)*注1 一般负载(ND) 重载(HD))
适用电机功率(kw) 适用电机功率(HP) 额定输出电流(A)*注4 适用电机功率(kw) 适用电机功率(HP) 额定输出电流(A)*注4 适用电机功率(kw) 适用电机功率(HP) 额定输出电流(A)*注4 额定输出电流(A) 额定输出电流(A)*注2 额定输出电流(A) 额定输出电流(A) 额定输出电流(A)*注2 额定输出电流(A)
  185 18.5 25(20) 24 15 20 (15) 20 11 15(10) 14 29 24 20 34.7 28.7 23.9
  220 22 30(25) 30 18.5 25 (20) 24 15 20 (15) 20 36 29 24 430 34.7 28.7
  300 30 40(30) 36 22 30(25) 30 18.5 25(20) 24 43 36 29 51.4 43.0 34.7
  370 37 50(40) 45 30 40(30) 36 22 30(25) 30 54 43 36 645 51.4 43.0
  450 45 60(50) 54 37 50(40) 45 30 40(30) 36 65 54 43 777 64.5 51.4
  550 55 75(60) 67 45 60(50) 54 37 50(40) 45 81 65 54 96.8 77.7 64.5
  750 75 100(75) 86 55 75(60) 67 45 60(50) 54 84 66 53 100.4 78.9 63.3
  900 90 125(100) 104 26 100(75) 86 55 75(60) 67 102 84 66 121.9 100.4 78.9
  1100 110 150(125) 125 90 125(100) 104 75 100(75) 86 122 102 84 145.8 121.9 100.4
  1320 132 175(150) 150 110 150(125) 125 90 125(100) 104 147 122 102 175.7 145.8 121.9
  1600 160 215(175) 180 132 175(150) 150 110 150(125) 125 178 148 123 212.7 176.9 147.0
  2000 200 270
(200)
220 160 215(175) 180 132 175(150) 150 217 178 148 259.3 212.7 176.9
  2500 250 335(250) 290 200 270(200) 220 160 215(175) 180 292 222 181 349.0 265.3 216.3
  3150 315 425(350) 350 250 335(250) 290 200 270(200) 220 353 292 222 421.9 349.0 265.3
  4000 400 530(400) 430 315 425(350) 350 250 335(250) 290 454 353 292 542.6 421.9 349.0
  4500 450 600(450) 465 355 475(400) 385 280 375(335) 310 649 388 313 5605 463.7 374.1
  5600 560 750(500) 590 450 600(450) 465 400 530(450) 420 595 504 423 711.1 602.3 505.5
  6300 630 850(750) 675 630 850(750) 675 630 850(750) 675 681 681 681 813.8 813.8 813.8
轻载(LD) 在额定输出电流的 120% 时,每 5 分钟可承受1 分钟
一般负载(ND) 在额定输出电流的 120% 时,每 5 分钟承受 1 分钟,在额定输出电流的 120% 时,每 5 分钟可承受1 分钟
在额定输出电流的 120% 时,每 5 分钟承受 1 分钟

重载(HD) 在额定输出电流的 150% 时,每 5 分钟可承受 1 分钟在额定输出电流的 180% 时,每 30 秒钟可承受 3 秒钟
额定输入电压 3相,525-600Vac (-15%~+10%)
额定输入频率 50/60H2
允许电源频率变动 ±5%(47~63H2)
位移功率因数(cosd) >0.98
