产品特色
  • 大功率运动控制方案:

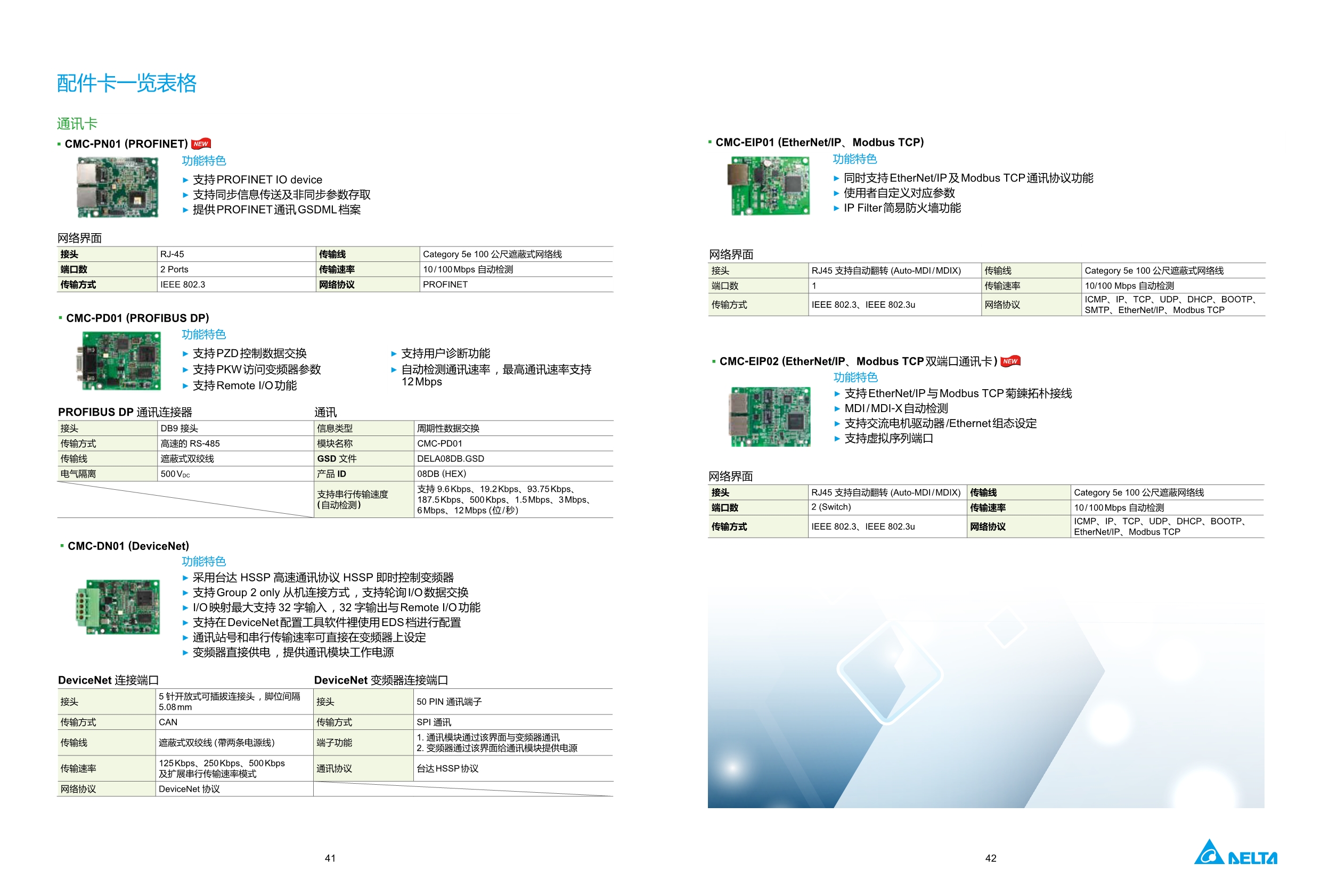

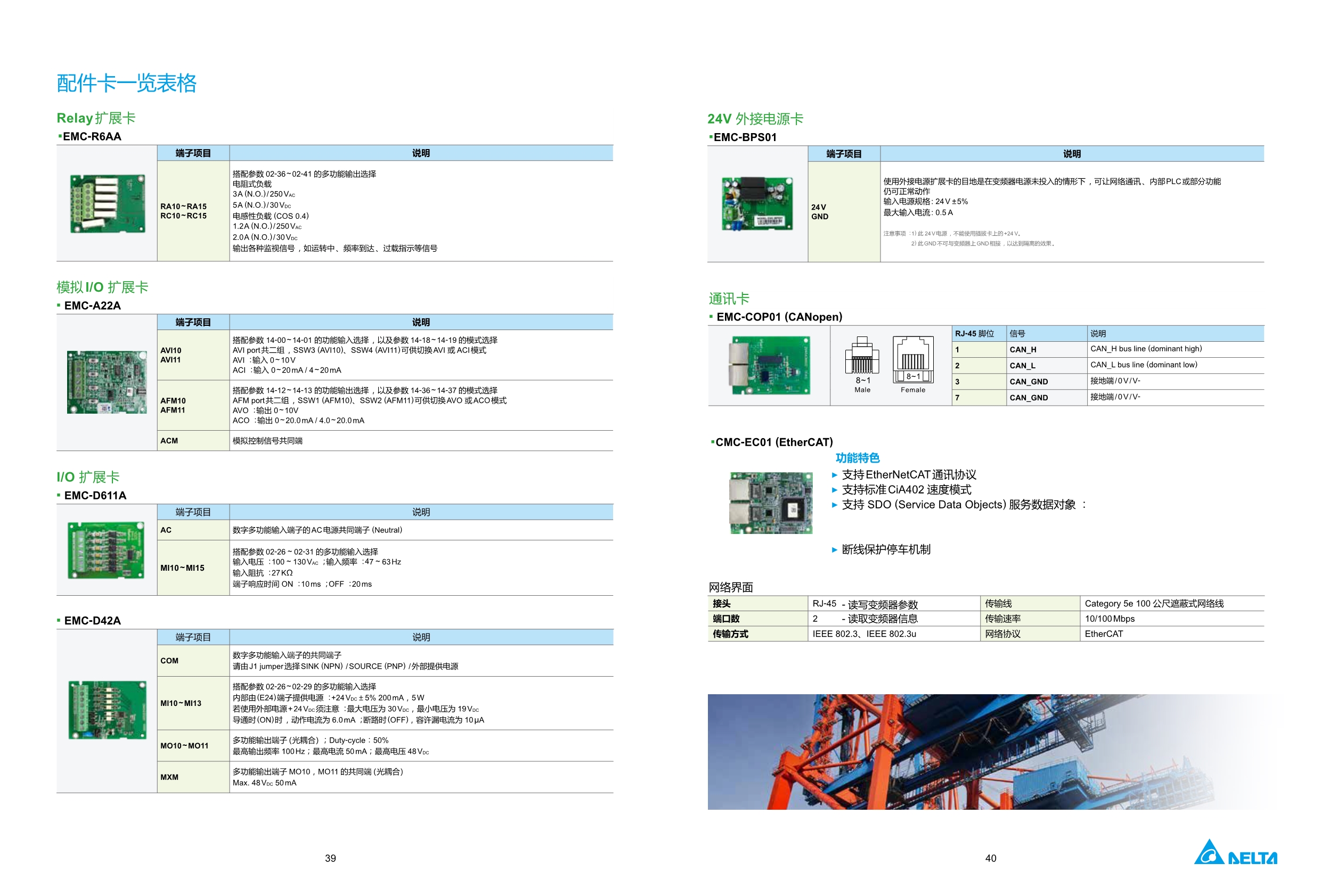

    - 支持 EtherCAT 运动控制总线,结合自主设计伺服电机,提供成套运动控制方案
    - 搭配运动控制卡 (EMC-MC01),可支持周期同步位置模式 (CSP)与周期同步转矩模式 (CST)
    - 台达大功率伺服电机MSJ 系列:15 ~ 80 kW

  • 超重载型过载能力:额定输出电流 150 % 60s、200 % 3s
  • 支持感应电机、永磁电机
  • 磁场导向控制,全闭循环控制速控可达 1:10,000 (FOCPG)
  • 起重功能:全时防摇功能、松绳检测/ 轻钩加速、双主钩同动、纠偏功能

应用领域

天车应用、机床、印刷机械



230V 机种

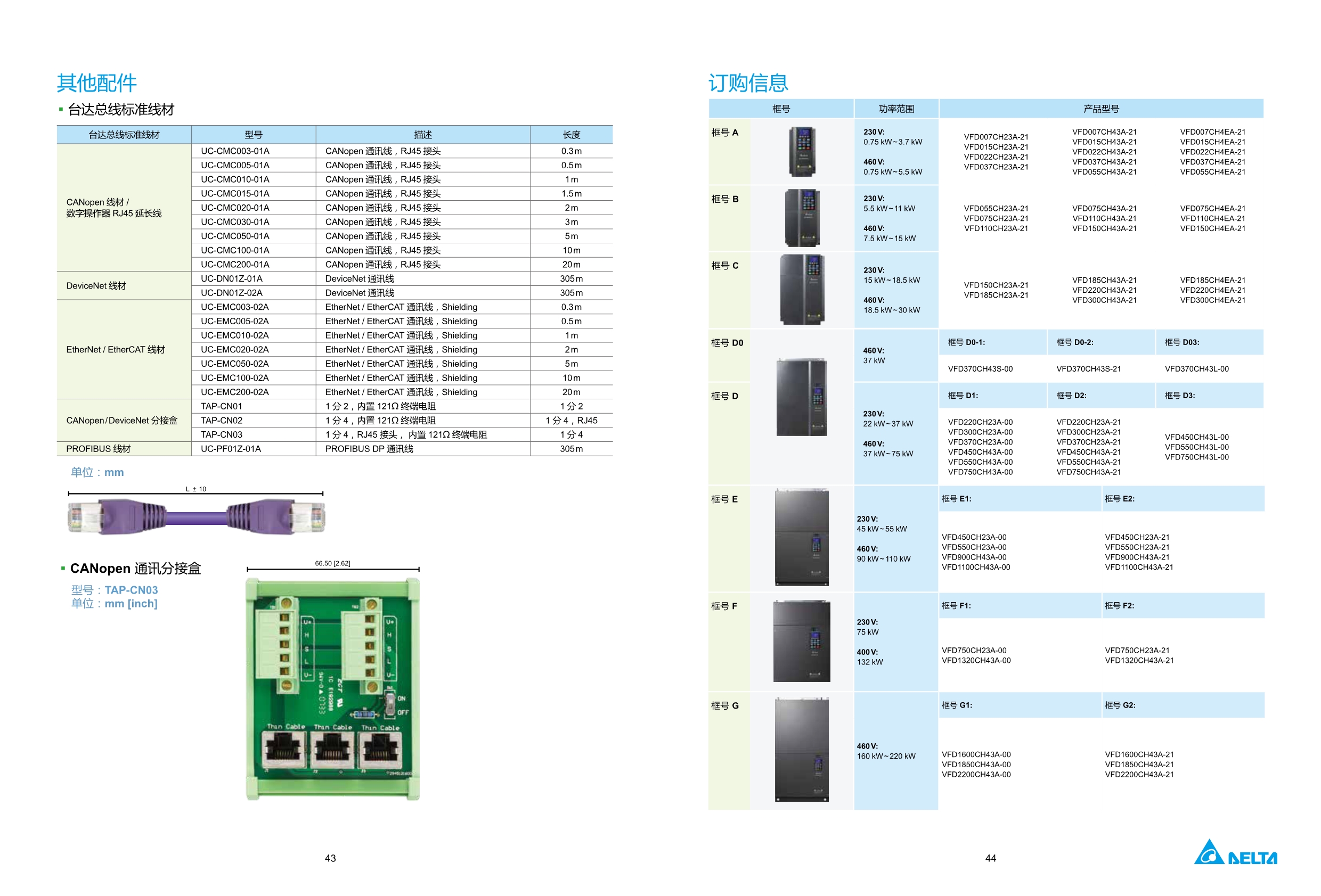

产品规格

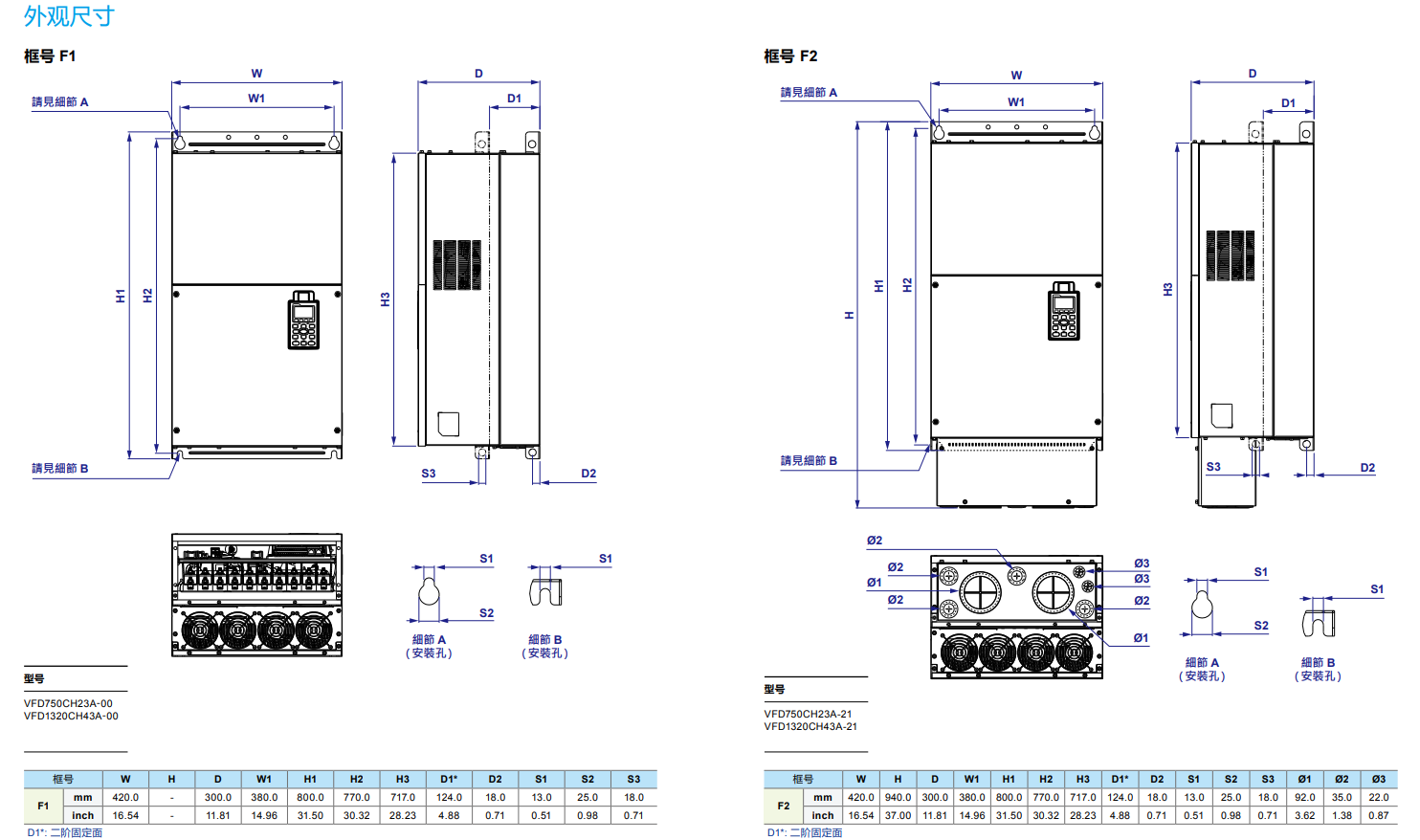

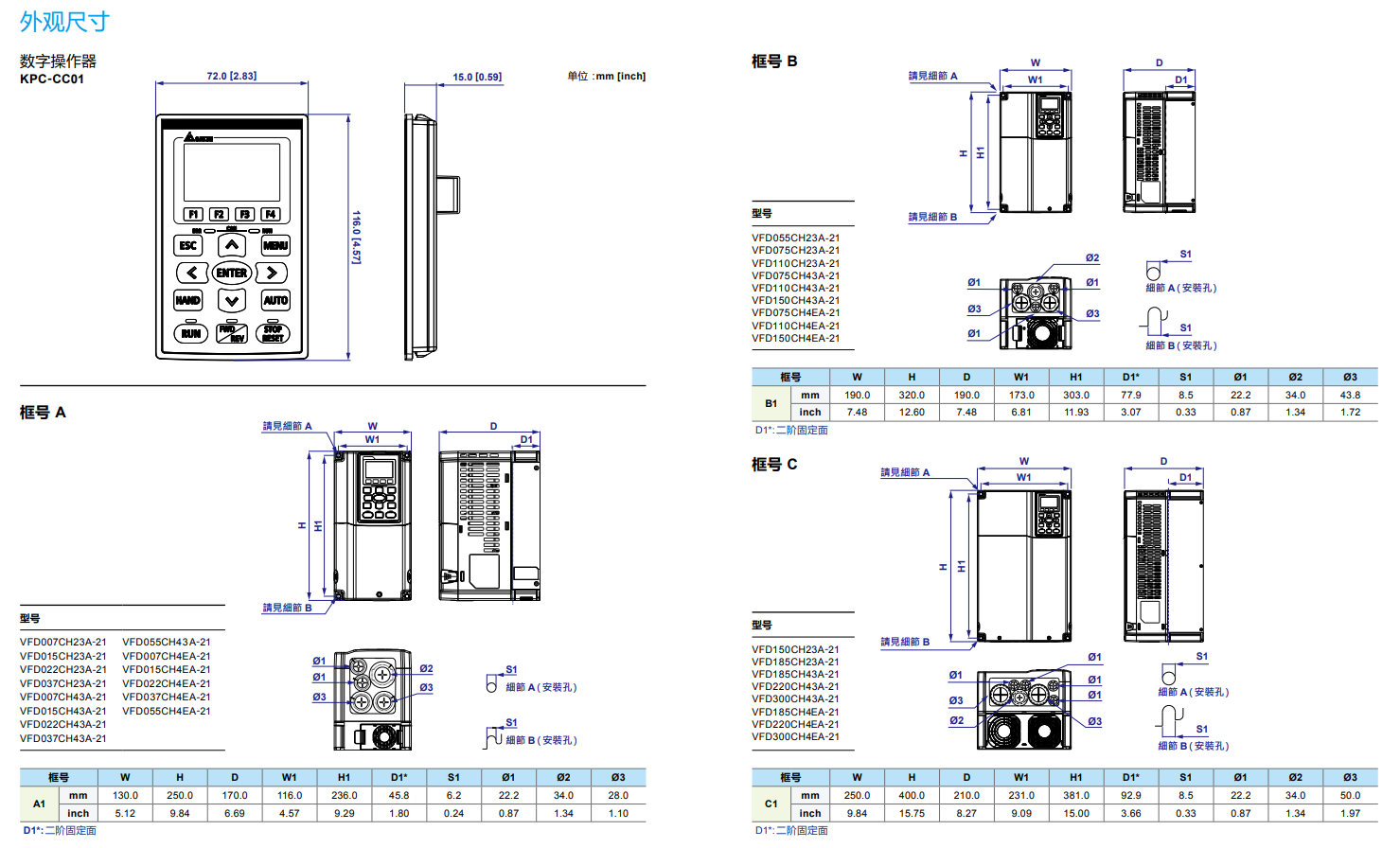

框号 A B C D E F

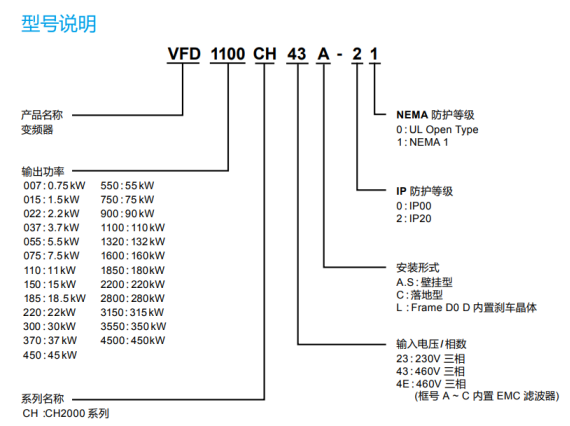

型号 VFD_-_CH23A-XX 007 015 022 037 055 075 110 150 185 220 300 370 450 550 750
输出 超重载 额定输出容量 (kVA) 2.0 3.2 4.4 6.8 10 13 20 26 30 36 48 58 72 86 102
额定输出电流(A) 5 8 11 17 25 33 49 65 75 90 120 146 180 215 255
适用电机功率 (kw) 0.75 1.5 2.2 3.7 5.5 7.5 11 15 18.5 22 30 37 45 55 75
适用电机功率 (HP) 1 2 3 5 7.5 10 15 20 25 30 40 50 60 75 100
过载承受度 在额定输出电流的 150%时,可承受 60 秒钟 在额定输出电流的 200 %时,可承受 3 秒钟
最高输出频率(Hz) 0.00-599.00
载波频率(kHz) 5-15
输入 输入电流(A) 超重载 6.4 12 16 20 28 36 52 72 83 99 124 143 171 206 245
定额电压/频率 三相200~240Vac(-15-+10 %),50160H
操作电压范围 170-265Va
容许电源频率变动范围 47~63Hz
电源设备容量规格(kVA) 2.1 3.3 4.6 7.1 10.4 13.7 20.4 27.0 31.2 37.4 43.6 60.7 74.8 89.4 106.0
效率(%) 97.8 98.2
位移功因(cosθ) >0.98
机种净重(kg) 2.6±0.3 5.4±1 9.8±1.5 9.8±1.5 64.8±1.5 86.5±1.5
冷却方式 自然冷风 强制风冷
刹车晶体 框号A~C :内置 框号D~F :选购
DC 电抗器     框号A~C :内置                 框号D~F :内置
EMC滤波器     选购

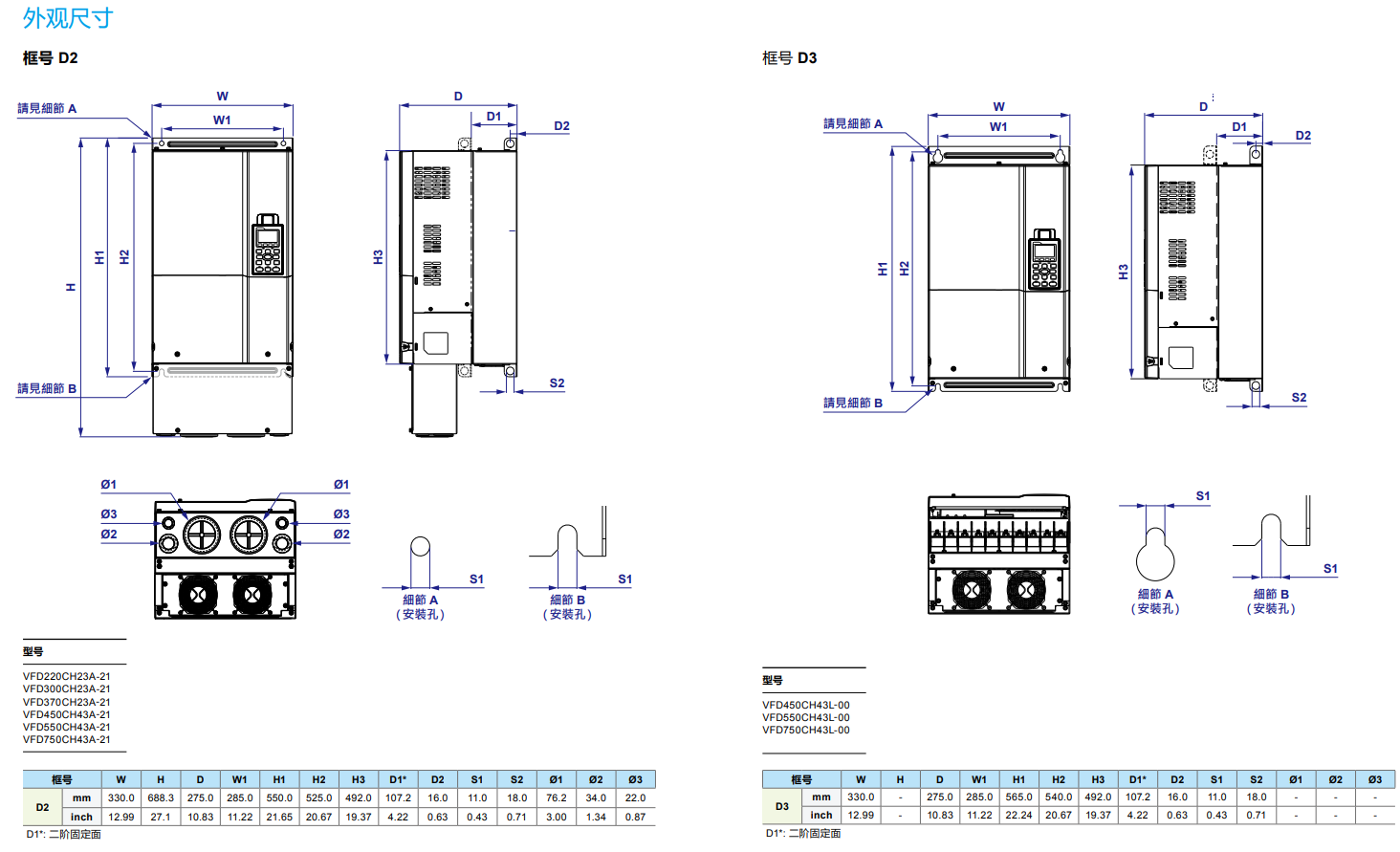

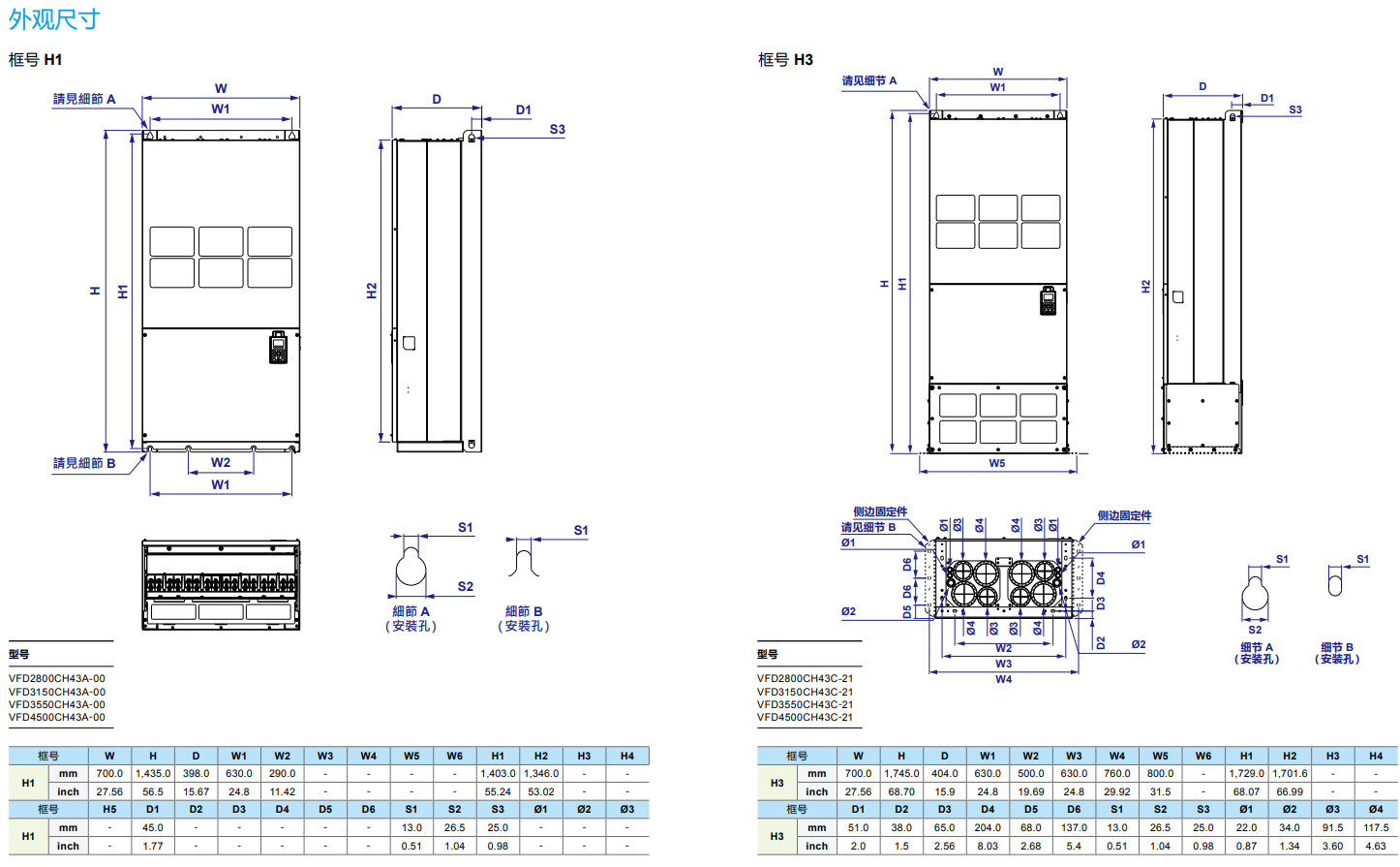

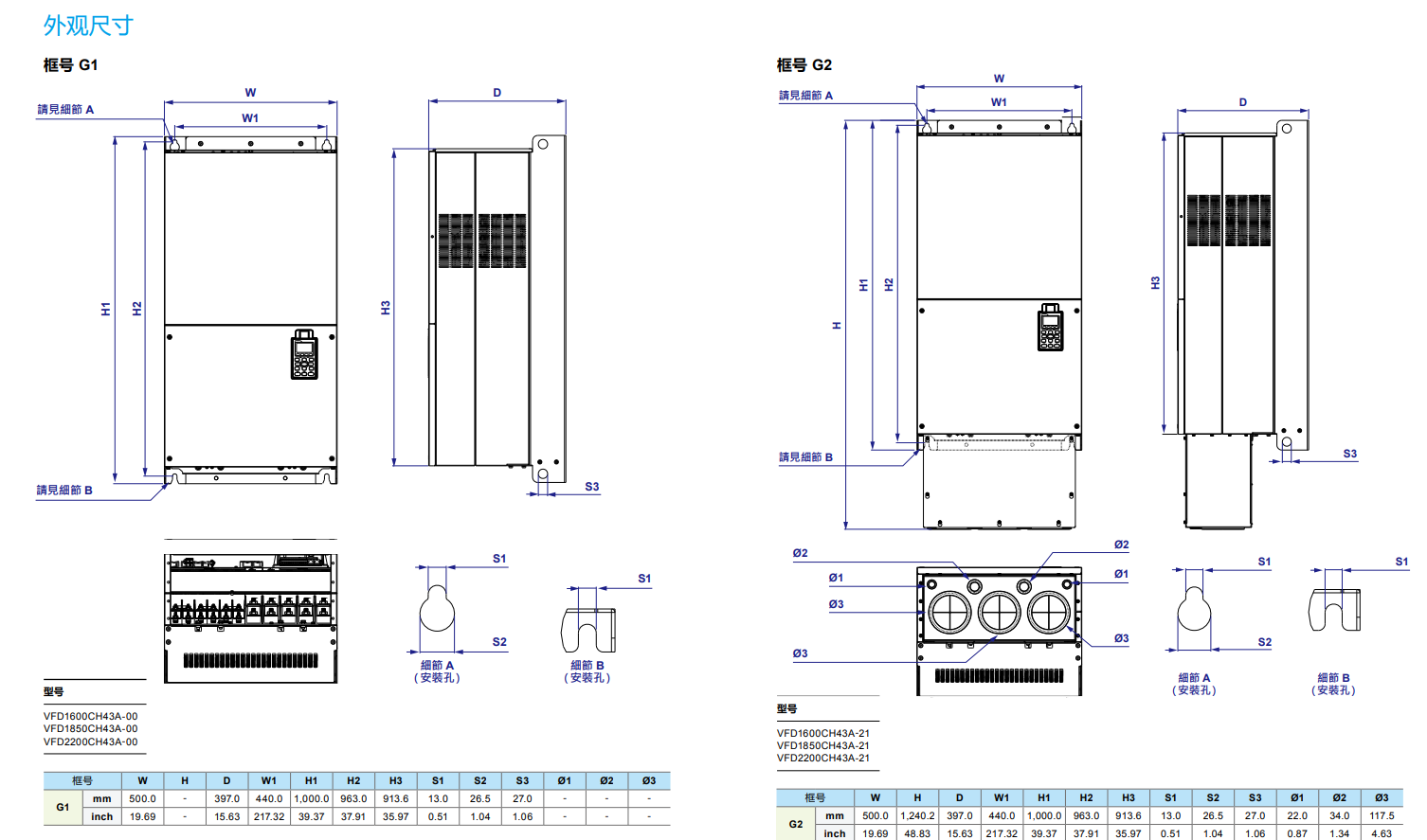

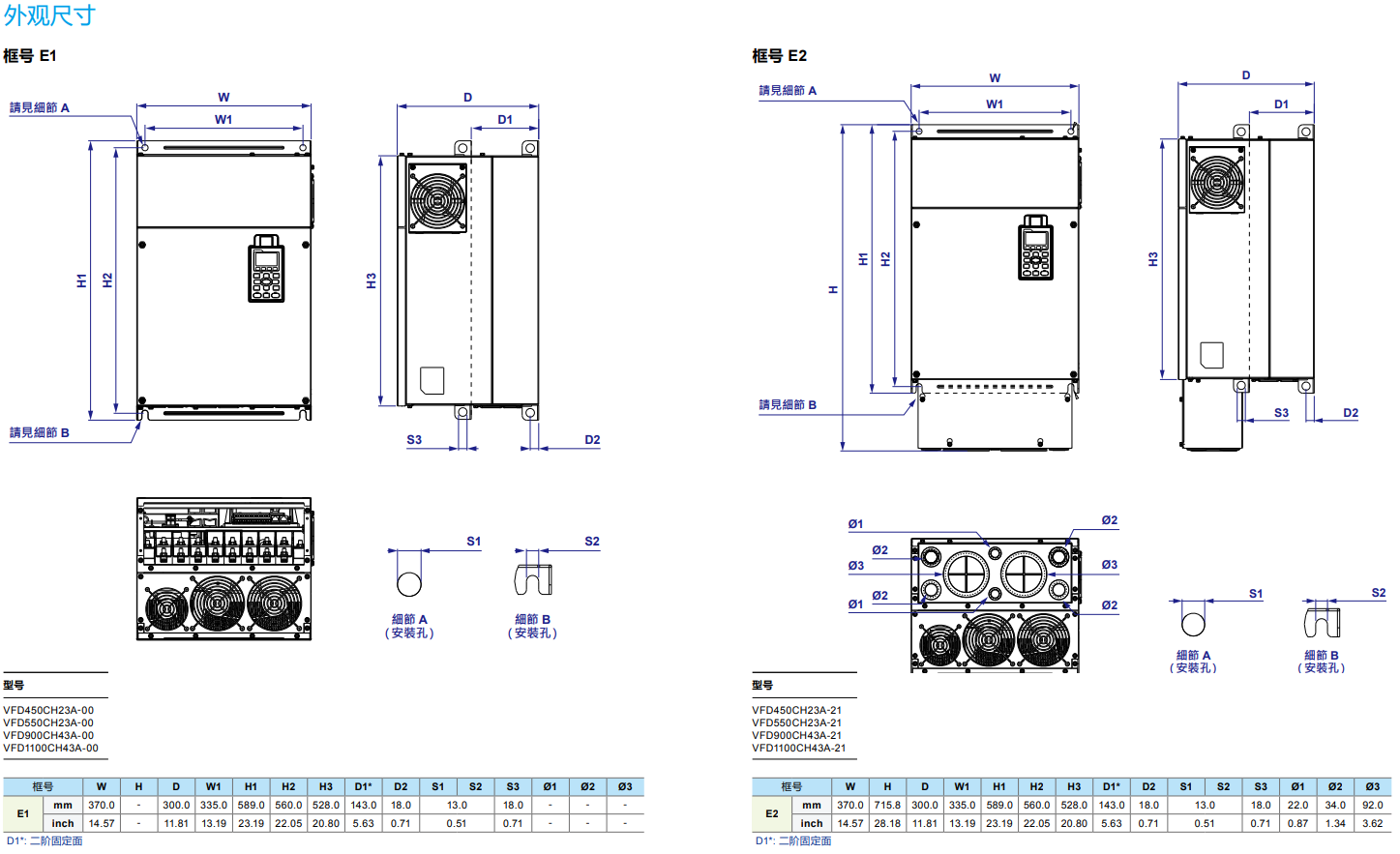

460V 机种
产品规格

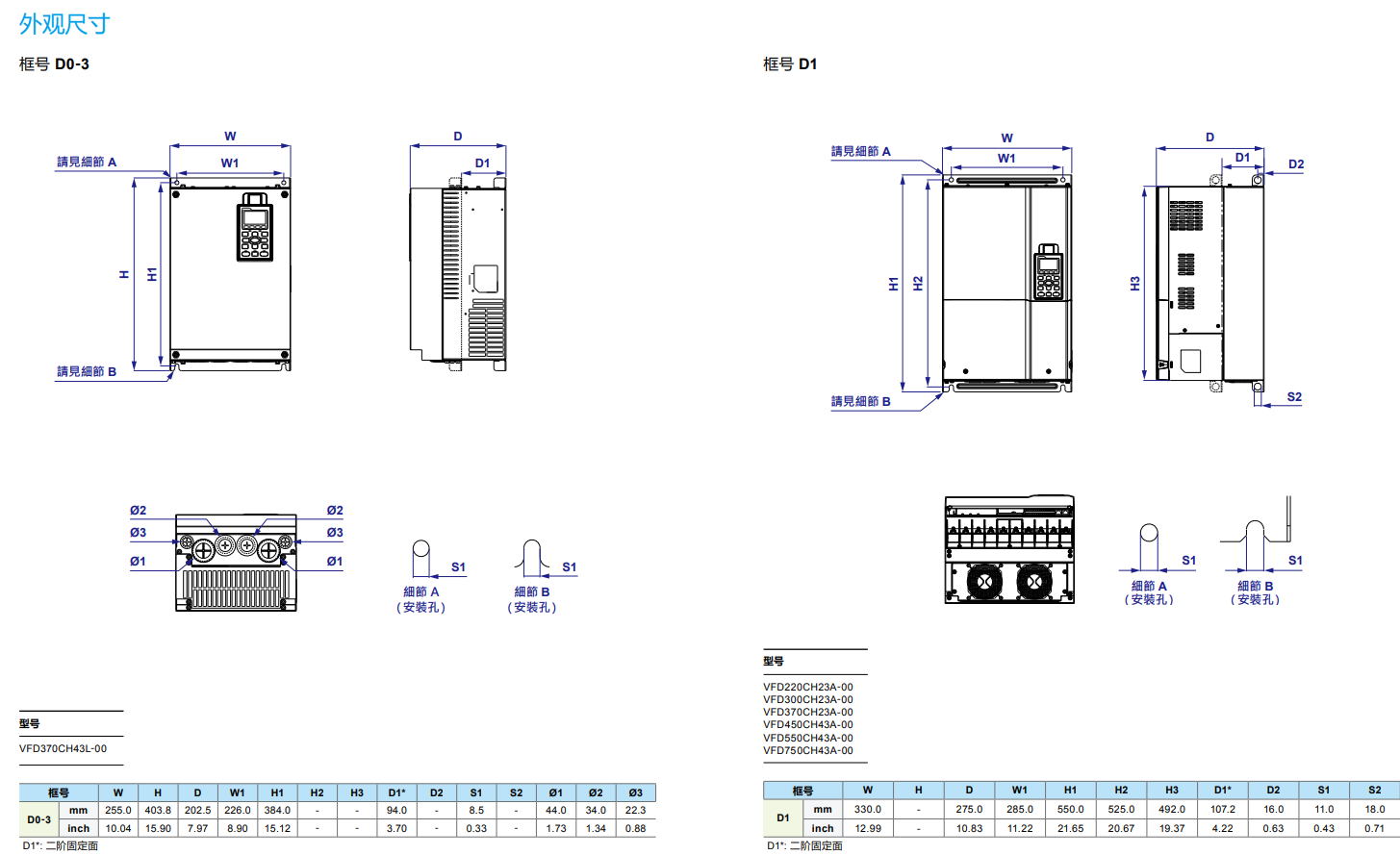

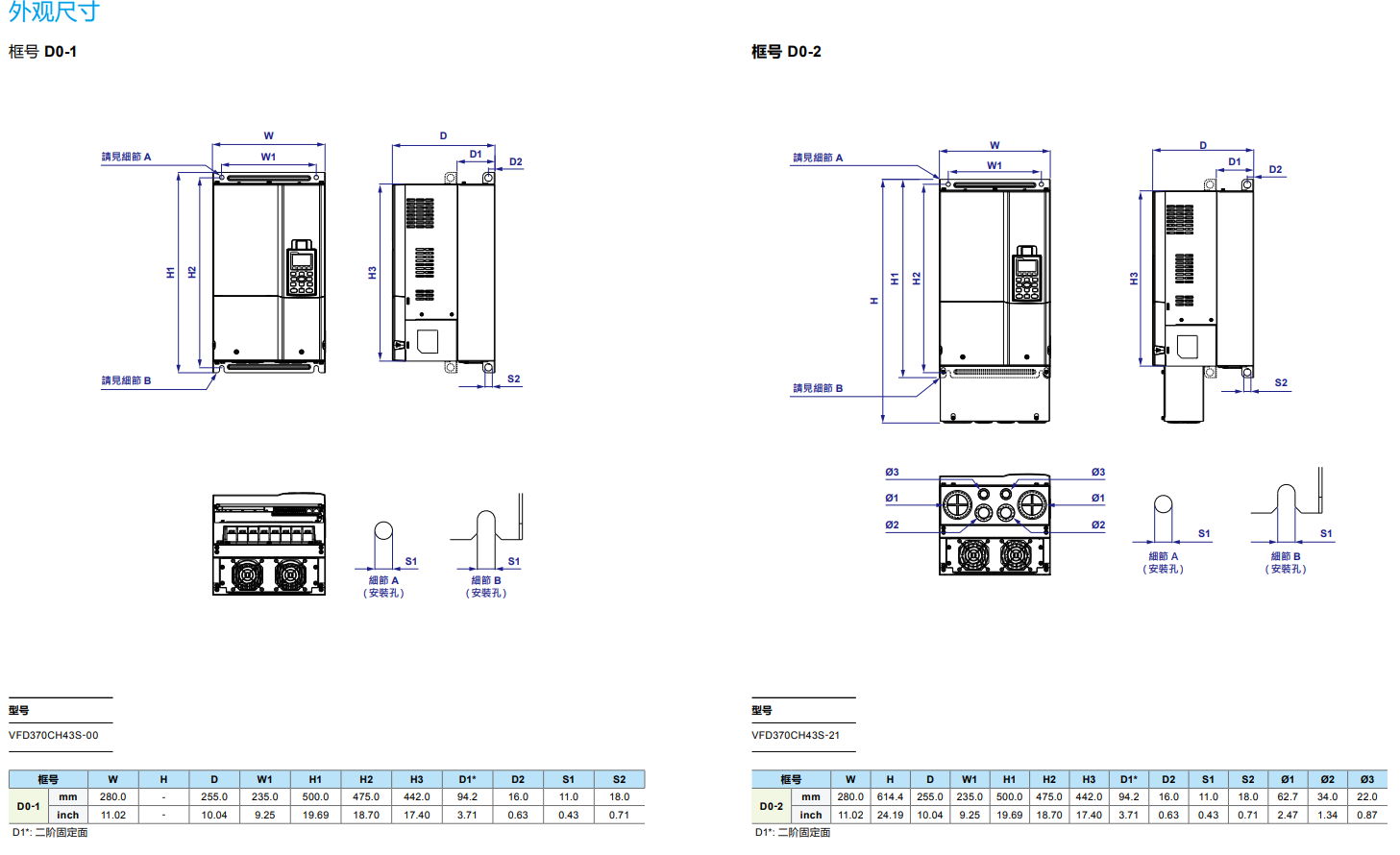

框号 D0 D E F G H
型号 VFD_-_CH23A-XX 370 450 550 750 900 1100 1320 1600 1850 2200 2800 3150 3550 4500
输出 超重载 额定输出容量 (kVA) 58 73 88 120 143 175 199 247 295 359 438 491 544 690
额定输出电流(A) 73 91 110 150 180 220 250 310 370 450 550 616 683 866
适用电机功率 (kw) 37 45 55 75 90 110 132 160 185 220 280 315 355 450
适用电机功率 (HP) 50 60 75 100 125 150 175 215 250 300 375 420 475 600
过载承受度 在额定输出电流的 150 %时,可承受 60 秒钟;在额定输出电流的 200 %时,可承受 3 秒钟
最高输出频率(Hz) 0.00 ~ 599.00
载波频率(kHz) 5 ~ 15 ( 預设值 6) 4 ~ 10 (預设值 4)
输入 输入电流(A) 超重载 74 101 114 157 167 207 240 300 380 400 494 555 625 866
定额电压/频率 三相 380 ~ 480 VAC (-15 ~ +10 %) ,50/60 Hz
操作电压范围 323 ~ 528 VAC
容许电源频率变动范围 V
电源设备容量规格(kVA) 60.7 75.7 91.4 124.7 149.6 182.9 207.8 257.7 307.6 365.8 457.2 512.1 567.8 720.0
效率(%) 97.8 98.2
位移功因(cosθ) > 0.98
机种净重(kg) 38.5 ± 1.5 64.8 ± 1.5 86.5
± 1.5
134 ± 4 228
36 ± 1.5*  46 ± 1.5*
冷却方式 强制风冷
刹车晶体 框号D / D0 :选购
型号VFD_ _CH43L-00 :内置
框号E以上选购
DC 电抗器 框号D0 以上内置,型号VFD370CH43L-00 无内置
EMC滤波器 框号D0 以上为外置选购品
