VFD-EL-C系列
| 产品规格 | ||||||||||||
| 电压 | 230V | 460V | ||||||||||

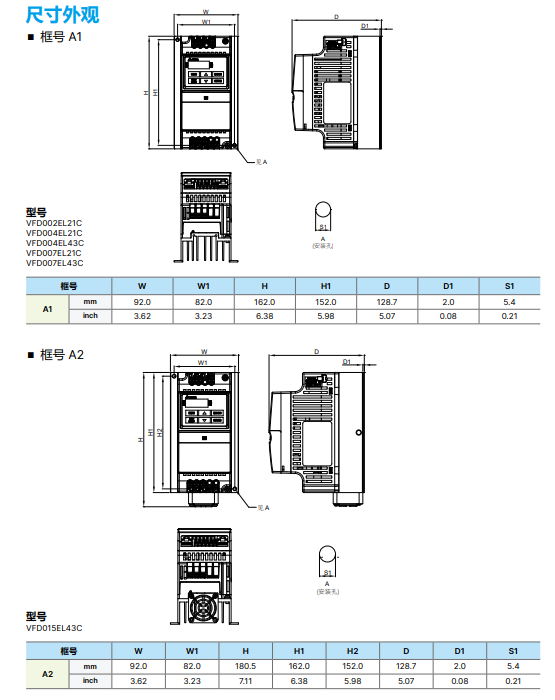

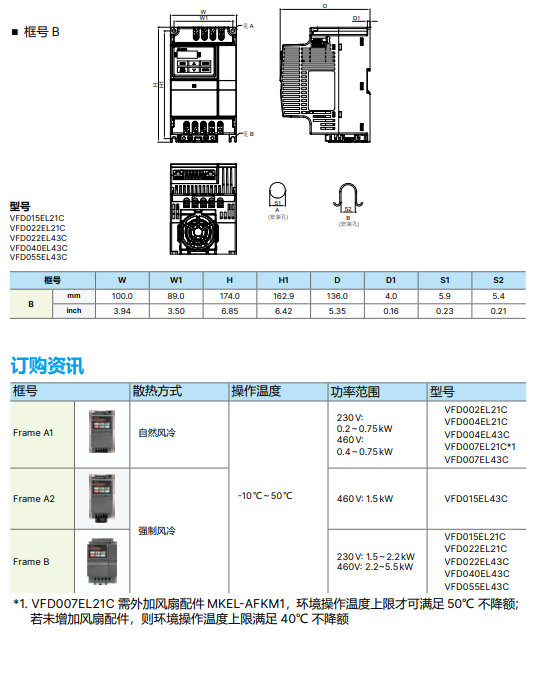

| 框号 | A1 | BB | A1 | A2 | B | |||||||

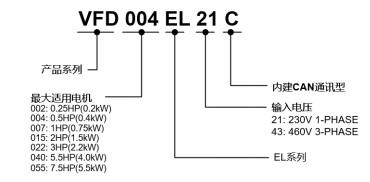

| 型号 | VFD-_EL21C | 002 | 004 | 007 | 015 | 022 | 004 | 007 | 015 | 022 | 040 | 055 |
| VFD-_EL43C | ||||||||||||
| 适用电机功率 (kW) | 0.2 | 0.4 | 0.75 | 1.5 | 2.2 | 0.4 | 0.75 | 1.5 | 2.2 | 4.0 | 5.5 | |
| 用电机功率 (HP) | 0.25 | 0.5 | 1.0 | 2.0 | 3.0 | 0.5 | 1.0 | 2.0 | 3.0 | 5.5 | 7.5 | |
| 输出 | 额定输出容量 (kVA) | 0.6 | 1.0 | 1.6 | 2.9 | 4.2 | 1.2 | 2.0 | 3.3 | 4.4 | 7.4 | 9.9 |
| 额定输出电流 (A | 1.6 | 2.5 | 4.2 | 7.5 | 11.0 | 1.5 | 2.5 | 4.2 | 5.5 | 9.0 | 13.0 | |
| 最大输出电压 (V | 三相对应输入电压 | |||||||||||
| 输出频率范围 (Hz) | 0.1 ~ 400 | |||||||||||
| 载波频率 (kHz) | 2 ~ 12 ( 默认 : 2) | |||||||||||
| 输入 | 额定输入电流 (A) | 4.9 | 6.5 | 9.3 | 15.7 | 24 | 1.8 | 3.2 | 4.3 | 7.1 | 10.0 | 17.0 |
| 额定电压 / 频率 | 单相 200VAC ~ 240VAC，50 / 60 Hz | 三相380VAC~ 480VAC 50 / 60 Hz | ||||||||||
| 容许输入电压变动范围 | ±10 % (180 V ~ 264 V) | ±10 % (342 V ~ 528 V) | ||||||||||
| 容许输入电压变动范围 | ±5 % (47 Hz ~ 63 Hz) | |||||||||||
| 机种净重 (kg) | 1.0 | 1.4 | 1.0 | 1.4 | 1.5 | |||||||
| 冷却方式 | 自然风冷 | 强制风冷 | 自然风冷 | 强制风冷 | ||||||||
| 共同规格 | |||
| 控制特性 | 控制方式 | 正弦波 PWM 方式（V/F 控制） | |
| 频率设定分辨率 | 0.01Hz | ||
| 输出频率分辨率 | 0.01Hz | ||
| 转矩特性 | 具转知补偿、转差补偿,起动转矩在 5.0Hz 时可达 150% 的额定转知 | ||
| 过负载能力 | 额定输出电流的 150% 运行 60 秒 | ||
| 禁止设定频率 | 可自 01~400.0Hz 设定3 点 | ||
| 加速、减速时间 | 0.1~600 秒(2 段加/减速时间可分别独立设定) | ||
| 失速防止准位 | 可以电机负载特性以驱动器额定电流的 0~200% 设定 | ||
| 直流制动 | 停止时可自 0.1~400.0Hz 操作、制动电流 0~100% 的额定电流起动时间 0~60秒，停止时间 0~60秒 | ||
| VIF 曲线 | 任意 V/F 曲线设定 | ||
| 保护功能 | 过电压、过电流、低电压、外部异常中断、电机过载、驱动器过载、驱动器过热 | ||
| 内置功能 | 内建自动稳压输出调节、加速/减速 S 曲线设定、过电压、过电流失速防止、异常记录禁止反转、瞬时停电再启动、直流制动、转矩补偿、转差补偿、载波频率调整、输出频率上下限设定、参数重置、外部计数、异常重置、异常再启动、节能运转、NPN/PNP 模式选择 | ||
| 数字操作器 | 内含 6个功能键,4 位数的7段LED 显示器4 个状态指示LED 灯可设定频率显示实际输出频率、输出电流、用户自定义单位,参数浏览及修改设定及参数锁定异常故障显示,可执行运转、停止、重置、正转/反转 | ||
| 环境 | 保护等级 | IP20 | |
| 污染环境程度 | 2 | ||
| 使用场所 | 海拔高度 1000m 以下，室内( 无腐蚀性气体、液体、无尘垢 ) | ||
| 操作温度 | 无结露且无结冰 -10C~+50%C"1 | ||
| 存储温度 | -20°C-60°C | ||
| 湿度 | 90%RH 以下(无结露) | ||
| 振动 | 1.0mm ,峰-峰值从2~ 13.2Hz ; 0.7G ~ 1.0G,从13.2~ 55H : 1.0G,从55~ 512Hz ，符合IEC 60068-2-6 | ||
产品特色
- 输出频率0.1~400Hz
- 内建CANopen协议（符合CiA402），及Modbus协议
- CANopen远程IO功能（6DI+4DO）
- 双RJ45接口无需HUB，便捷组网
- 面板直观DI/DO状态指示，调试无忧
- 4路30V/500mA DO，外接电源直接驱动负载
- 输出额定电流150% / 60s高过载能力
- 完整防御功能
- 符合CE，RoHS
应用领域
- 光伏产线、包装线、喷涂线、食品包装、物流快递、木工机械
