VFD-EL-W系列
| 产品规格 | ||||||||||||
| 电压 | 230V | 460V | ||||||||||
| 框号 | A1 | BB | A1 | A2 | B | |||||||

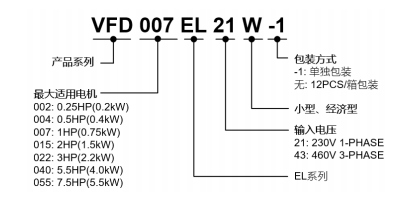

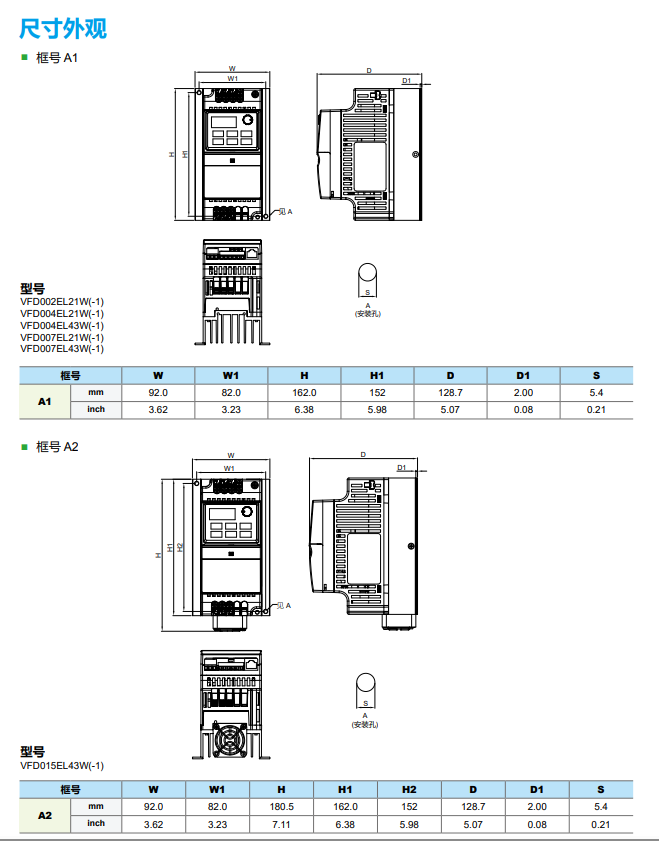

| 型号 | VFD-__EL21W(-1) | 002 | 004 | 007 | 015 | 022 | 004 | 007 | 015 | 022 | 040 | 055 |
| VFD-__EL43W(-1) | ||||||||||||
| 适用电机功率 (kW) | 0.2 | 0.4 | 0.75 | 1.5 | 2.2 | 0.4 | 0.75 | 1.5 | 2.2 | 4.0 | 5.5 | |
| 用电机功率 (HP) | 0.25 | 0.5 | 1.0 | 2.0 | 3.0 | 0.5 | 1.0 | 2.0 | 3.0 | 5.5 | 7.5 | |
| 输出 | 额定输出容量 (kVA) | 0.6 | 1.0 | 1.6 | 2.9 | 4.2 | 1.2 | 2.0 | 3.3 | 4.4 | 7.4 | 9.9 |
| 额定输出电流 (A | 1.6 | 2.5 | 4.2 | 7.5 | 11.0 | 1.5 | 2.5 | 4.2 | 5.5 | 9.0 | 13.0 | |
| 最大输出电压 (V | 三相对应输入电压 | |||||||||||
| 输出频率范围 (Hz) | 0.1 ~ 400 | |||||||||||
| 载波频率 (kHz) | 2 ~ 12 ( 默认 : 8) | 2~12 (默认:4) |
||||||||||
| 输入 | 额定输入电流 (A) | 4.9 | 6.5 | 9.3 | 15.7 | 24 | 1.8 | 3.2 | 4.3 | 7.1 | 10.0 | 14.0 |
| 额定电压 / 频率 | 单相 AC 200 V ~ 240 V，50 / 60 Hz | 三相 AC 380 V ~ 480 V，50 / 60 Hz | ||||||||||
| 容许输入电压变动范围 | ±10 % (180 V ~ 264 V) | ±10 % (342 V ~ 528 V) | ||||||||||
| 容许输入电压变动范围 | ±5 % (47 Hz ~ 63 Hz) | |||||||||||
| 机种净重 (kg) | 1.0 | 1.4 | 1.0 | 1.4 | 1.5 | |||||||
| 冷却方式 | 自然风冷 | 强制风冷 | 自然风冷 | 强制风冷 | ||||||||
| 制动单元 | 无内置 | |||||||||||
| DC 电抗器 | 无内置 | |||||||||||
| EMI 滤波器 | 无内置 | |||||||||||
| 产品信息 | ||||
| 框号 | 型号 | 功率范围 | 操作温度 | 散热方式 |
| 框号 A1: | VFD002EL21W(-1) | 230 V: 0.2~0.75 kW 460 V: 0.4~0.75 kW |
—10°C ~ 50°C | 自然风冷 |
| VFD004EL21W(-1) | ||||
| VFD004EL43W(-1) | ||||
| VFD007EL21W(-1)* | ||||
| VFD007EL43W(-1) | ||||
| 框号 A2: | VFD015EL43W(-1) | 460 V: 1.5 Kw | 强制风冷 | |
| 框号 B: | VFD015EL21W(-1 | 230 V: 1.5 ~ 2.2 kW 460 V: 2.2 ~ 5.5 kW |
||
| VFD022EL21W(-1) | ||||
| VFD022EL43W(-1) | ||||
| VFD040EL43W(-1 | ||||
| VFD055EL43W(-1 | ||||
| 一般规格 | |||
| 控制特性 | 控制方式 | 正弦波 PWM 方式(V/F 控制，矢量控制) | |
| 频率设定分辨率 | 0.01 Hz | ||
| 输出频率分辨率 | 0.01Hz | ||
| 转矩特性 | 具自动转矩补偿、自动转差补偿，起动转矩在 5.0Hz 时可达 150% 的额定转矩 | ||
| 过负载能力 | 额定输出电流的 150% 运行 60 秒 | ||
| 禁止设定频率 | 可自0.1~ 400Hz设定3 点 | ||
| 加速、减速时间 | 0.1~ 600 秒(2 段加/减速时间可分别独立设定) | ||
| 失速防止准位 | 可以电机负载特性以驱动器额定电流的 20-250 % 设定 | ||
| 直流制动 | 停止时可自 0.1~ 400Hz操作，制动电流0~ 100% 的额定电流起动时间0~ 60 秒，停止时间 0~60秒 | ||
| VIF 曲线 | |||
| 运转特性 | 频率设定信号 | 面板操作 | 由上下键设定 |
| 外部信号 | 电位器5kQ/0.5W，0~+10VDC，4~20mA多功能输入选择 MI2 ~ MI4(8 段速、含主速);点动、上下指令、串行通讯口(RS-485) | ||
| 运转设定信号 | 面板操作 | 由 RUN，STOP 键设定 | |
| 外部信号 | MI1 控制运转1停止，或二/三线式控制( MI1，MI2，MI3 ); 点动运转，串行通信口(RS-485) | ||
| 智能型输入端子 | 8 段速(含主速)可默认速度切换、加减速禁止指令、2 段加减速切换、外部计数、点动运转.外部 B.B.选择、驱动器重置、递增/递减频率端子设定、AVIJACI 选择 | ||
| 智能型输出端子(仅 Relay) | 运转中指示、频率到达指示、零速指示、计数器到达指示、过转矩检出指示、外部中断B.B 中指示操作模式指示、故障指示、过热预警、紧急停止 | ||
| 保护功能 | 过电压、过电流、低电压、外部异常中断、电机过载、驱动器过载、驱动器过热、电子式热继电器电机PTC 过热保护 | ||
| 内置功能 | 内置自动稳压输出调节、加速/减速 S 曲线设定、过电压、过电流失速防止、5 组异常记录禁止反转、瞬时停电再启动、直流制动、自动转矩补偿、转差补偿、自动调适电机参数.载波频率调整、输出频率上下限设定、参数重置、PID 控制、外部计数、Modbus 通讯异常重置、异常再启动、节能运转、散热风扇运转方式选择(除无风扇的机种之外 )12nd 频率来源选择、1/2nd 频率结合、NPNIPNP 选择、多电机支持 | ||
| 数字操作器 | 内置自动稳压输出调节、加速/减速 S 曲线设定、过电压、过电流失速防止、5 组异常记录禁止反转、瞬时停电再启动、直流制动、自动转矩补偿、转差补偿、自动调适电机参数.载波频率调整、输出频率上下限设定、参数重置、PID 控制、外部计数、Modbus 通讯异常重置、异常再启动、节能运转、散热风扇运转方式选择(除无风扇的机种之外 )12nd 频率来源选择、1/2nd 频率结合、NPNIPNP 选择、多电机支持 | ||
| 环境 | 保护等级 | IP20 | |
| 污染环境程度 | 0 | ||
| 使用场所 | 海拔高度 1000m 以下，室内( 无腐蚀性气体、液体、无尘垢 ) | ||
| 操作温度 | -10°C~50°C (VFD0O7EL21W(-1) 需安装风扇配件) | ||
| 存储温度 | -20°C-60°C | ||
| 湿度 | 90%RH 以下(无结露) | ||
| 振动 | 1.0mm ,峰-峰值从2~ 13.2Hz ; 0.7G ~ 1.0G,从13.2~ 55H : 1.0G,从55~ 512Hz ，符合IEC 60068-2-6 | ||

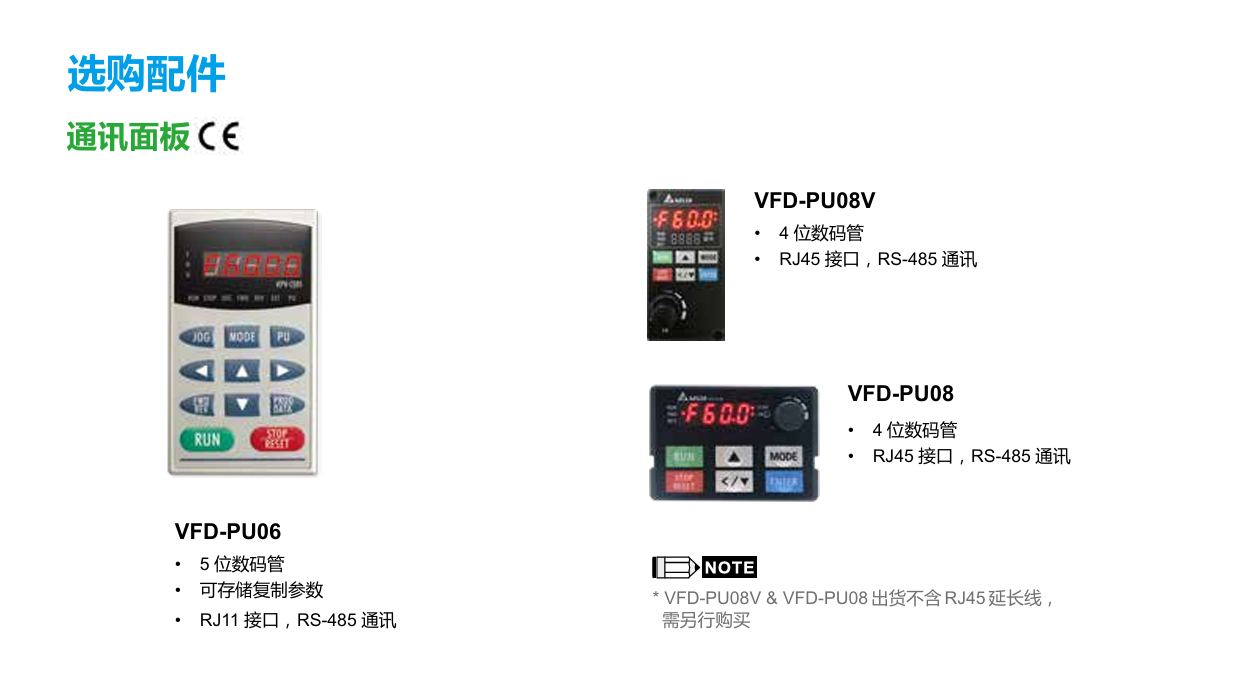

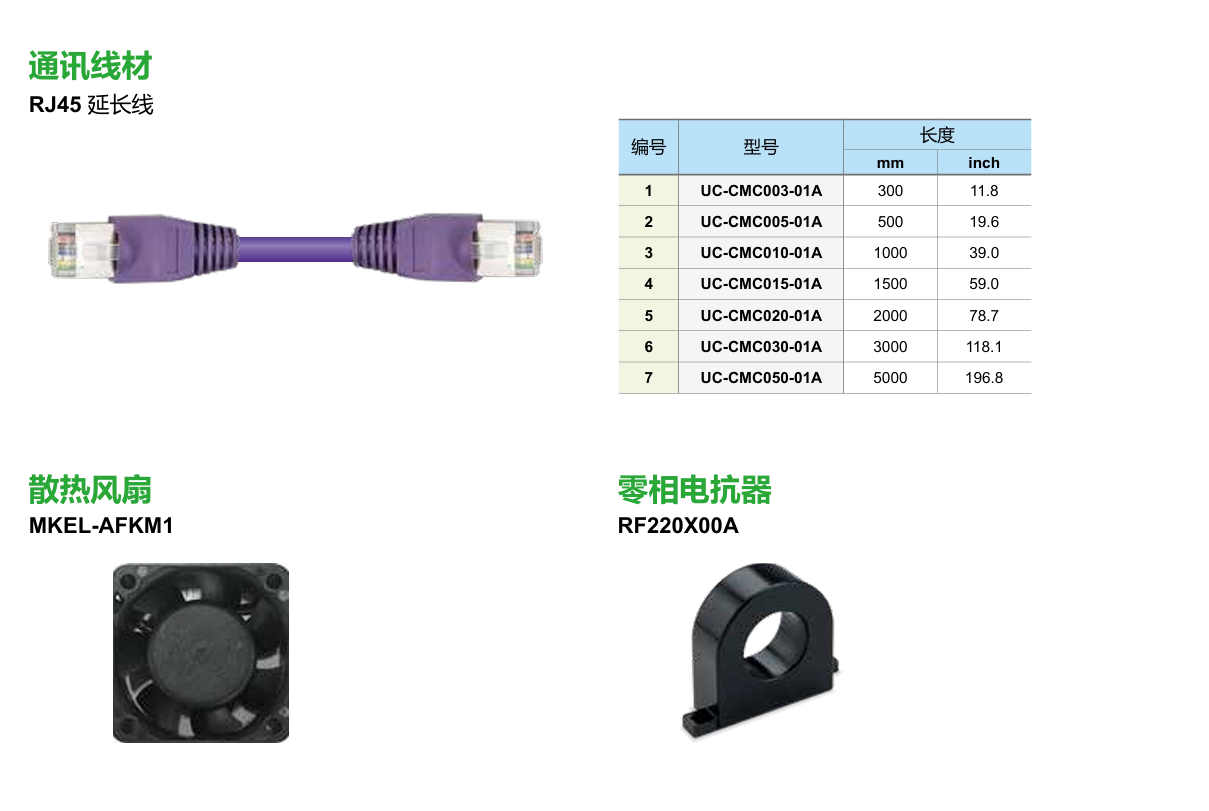

应用领域
- 木工封边机
- 物料输送带
- 理料机
- 恒压水泵应用
技术规格
- 小型紧凑设计，极简耐用
- 多样化的速度调节及控制运行方式：数字操作面版，外部端子，Modbus 通讯
- 内置多泵交替运转、PID恒压控制功能
- 支持一拖二电机并联应用及输出断线检测功能
- 输出额定电流150% / 60s高过载能力
- 符合CE，RoHS, GB12668.3
