Captain X

Captain X

通用交流变频器

0.2 至 7.5 kW (0.27 至 10 hp)
1Φ  200 V, 3Φ 200 & 400 V



简单易用 精巧无比

Captain X调试简单，安装快捷，小体积大输出。

专为用户提供更加经济的解决方案。

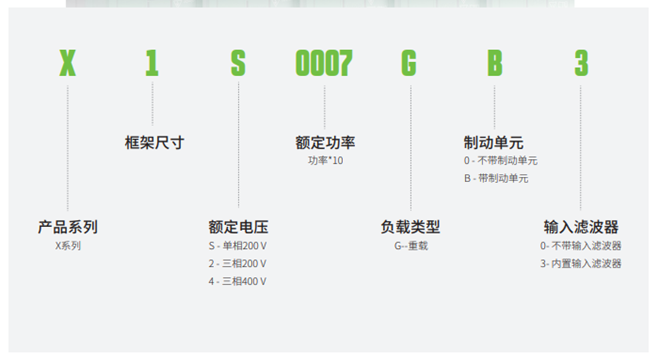

产品型号 框架尺寸 输入相数 额定电压 （V） 额定电流（A) 电机功率（KW） 尺寸(H*W*D)mm
200V/240;50/60Hz
X150002GB0 1 1 220V 1.4 0.2 135×66×125
X1S0004GB0 1 1 220V 2.5 0.4 135×66×125
X1S0007GB0 1 1 220V 4.5 0.75 135×66×125
X120007GB0 1 32 220V 4.5 0.75 135×66×125
X250015GB0 2 1 220V 7 1.5 168×75×145
X2S0022GB0 2 1 220V 10 2.2 168×75×145
产品型号 框架尺寸 输入相数 额定电压           （V） 额定电流（A) 电机功率（KW） 尺寸
220V/240V；50/60Hz 内置滤波器
X150002GB3 1 1 220V 1.4 0.2 135×66×125
X150004GB3 1 1 220V 2.5 0.4 135×66×125
X1S0007GB3 1 1 220V 4.5 0.75 135×66×125
X120007GB3 1 3 220V 4.5 0.75 135×66×125
X250015GB3 2 1 220V 7 1.5 168×75×145
X250022GB3 2 1 220V 10 2.2 168×75×145
产品型号 框架尺寸 输入相数 额定电压           （V） 额定电流（A) 电机功率（KW） 尺寸
380V/440V；50/60Hz
X140007GB0 1 3 400V 2.5 0.75 135×66×125
X140015GB0 1 3 400V 4 1.5 135×66×125
X240022GB0 2 3 400V 6 2.2 168×75×145
X240040GB0 2 3 400V 9 4 168×75×145
X340055GB0 3 3 400V 13 5.5 205×96×155.6
X340075GB0 3 　 400V 17 7.5 205×96×155.6
产品型号 框架尺寸 输入相数 额定电压           （V） 额定电流（A) 电机功率（KW） 尺寸
380V/440V；50/60Hz 内置滤波器
X140007GB3 1 3 400V 2.5 0.75 135×66×125
X140015GB3 1 3 400V 4 1.5 135×66×125
X240022GB3 2 3 400V 6 2.2 168×75×145
X240040GB3 2 3 400V 9 4 168×75×145
X340055GB3 3 3 400V 13 5.5 205×96×155.6
X340075GB3 3 3 400V 17 7.5 205×96×155.6

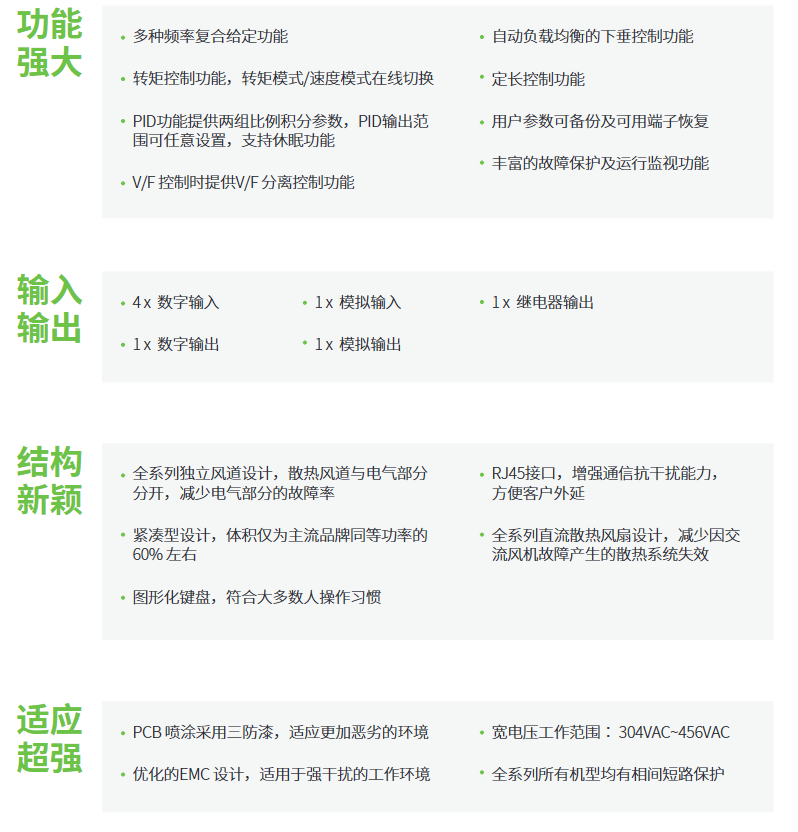

    • 电源和控制
      电压 1Φ  200 V
      3Φ AC 200 & 400 V
      功率范围 0.4至 7.5 kW / 0.54 至 10 hp
      额定负载         重载
      输入频率   50/60 Hz
      输出频率   0 至 599 kHz
      频率设定 操作面板设定、端子Up/Dn设定、上位机设定、模拟设定AI1
      电机控制     开环矢量控制、V/F控制
      参数拷贝 参数上传、下载；对已经上传的参数可选择禁止上传覆盖
      通信
      通信 适用于外引出键盘的RJ45
      适用于选配的485
      输入和输出
      模拟量 1 x 模拟量输入
      1 x 模拟量输出
      数字量 4 x 数字量输入
      1 x 数字量输入/输出
      继电器 1 x 继电器（单刀双掷继电器）
      安装和环境
      防护等级 IP20
      安装 导轨安装
      螺丝安装
      0 mm 并排
      环境温度  -10～+40℃，40～50℃之间降额使用，每升高1℃，额定输出电流减少1%
      储存：-40°C 至 70°C





带通用变速驱动器的泵通风机和压缩机的电机控制
门禁控制
  • 自动门和栅栏
  • 通过增强开环控制实现平稳运行
  • 物理尺寸小，可轻松将驱动器安装在较小的控制柜中
  • 在恶劣环境条件下可靠性高，使用寿命长
带通用变速驱动器的泵通风机和压缩机的电机控制
物流分拣，传送设备
  • 输送机、跑步机、
  • 导轨并排安装
  • 小体积，大输出
  • 内置滤波器，有效降低干扰
通用驱动器，用于精确控制传送带的速度
搅拌机、 离心机、挤出机
  • 食品机械，混合器、破碎机、搅拌器、离心机、捏合机、纺织用纺纱机和编织机
  • 独立风道，增加机器使用寿命
  • 表面涂层，加强环境
  • 过载能力高达180%
  • 更稳定的电机控制
控制技术通用驱动器，用于起重提升和卷扬
泵、风机、压缩机
  • 轻载时能提高能效
  • 内置PID算法快速响应需求
  • 高启动转矩完全支持空压机满压带载启动
  • 过载能力高，更宽的调试范围，充分满足临时高负载需求
带通用变速驱动器的泵通风机和压缩机的电机控制
易于安装和调试

导轨设计，安装方便快捷。
带通用变速驱动器的泵通风机和压缩机的电机控制
出色的启动转矩

在高扭矩应用中，过载能力高达180%。
带通用变速驱动器的泵通风机和压缩机的电机控制
新颖的结构

独立风道设置，使变频器能在恶劣的环境中更加出色的完成各种工作。紧凑型设计，更大程度缩减机柜尺寸
带通用变速驱动器的泵通风机和压缩机的电机控制
适应性高

优化的EMC设计，适用于强干扰的工作环境。宽电压设计，满足多国电网电压需求。
带通用变速驱动器的泵通风机和压缩机的电机控制
具有节能功能

节能技术意味着您可以
