21.5" 1920 x 1080 宽视角 LCD
内置 4 GB 闪存及万年历
COM2 及 COM3 RS-485 2W 支持 MPI 187.5K,同时间请择一使用
CAN Bus 支持 CANopen, CAN Bus 2.0A/2.0B, SAE J1939
无风扇冷却系统
主板涂层保护处理,能抵抗在严苛环境中的腐蚀问题
内置电源隔离
NEMA4 / IP66 前面板防护等级
显示 | 显示器 | 21.5"WVA(宽视角) |
分辨率 | 1920×1080 | |
亮度(cd/m²) | 500 | |
对比度 | 1000:1 | |
背光类型 | LED | |
背光寿命 | >30000小时 | |
色彩 | 16.7M | |
LCD 可视角(T/B/L/R) | 89/89/89/89 | |
点 距 ( mm ) | 0.24795(H)×0.24795(V) | |
触控面板 | 类型 | 强化玻璃电容式触控面板 |
硬度 | ≥6H | |
存储器 | 闪存(Flash) | 4GB |
内存(RAM) | 2GB | |
处理器 | 四核心RISC中央处理器 | |
I/0接口 | S D 卡 插 槽 | 无 |
USB Host | USB 2.0×2 | |
USB Cient | 无 | |
以太网接口 | LAN 1:10/100/1000 Base-Tx1 LAN 2:10/100 Base-Tx1 |
|
串行接口 | Con.A: COM2 RS-485 2W/4W, COM3 RS-485 2W, CAN Bus Con.B: COM1 RS-232 4W, COM3 RS-232 2W* |
|
RS-485 双重隔离保护 | 无 | |
CAN Bus | 有 | |
声音输出 | 内置单声道喇叭 | |
万年历 | 内置 | |
电源 | 输入电源 | 24±20%VDC |
电源隔离 | 内置 | |
功耗 | 1.8A@24VDC | |
耐电压 | 500VAC(1分钟) | |
绝缘阻抗 | 超过50MΩ at 500VDC | |
规格 | P C B 涂 层 | 有 |
外壳材质 | 铝质 | |

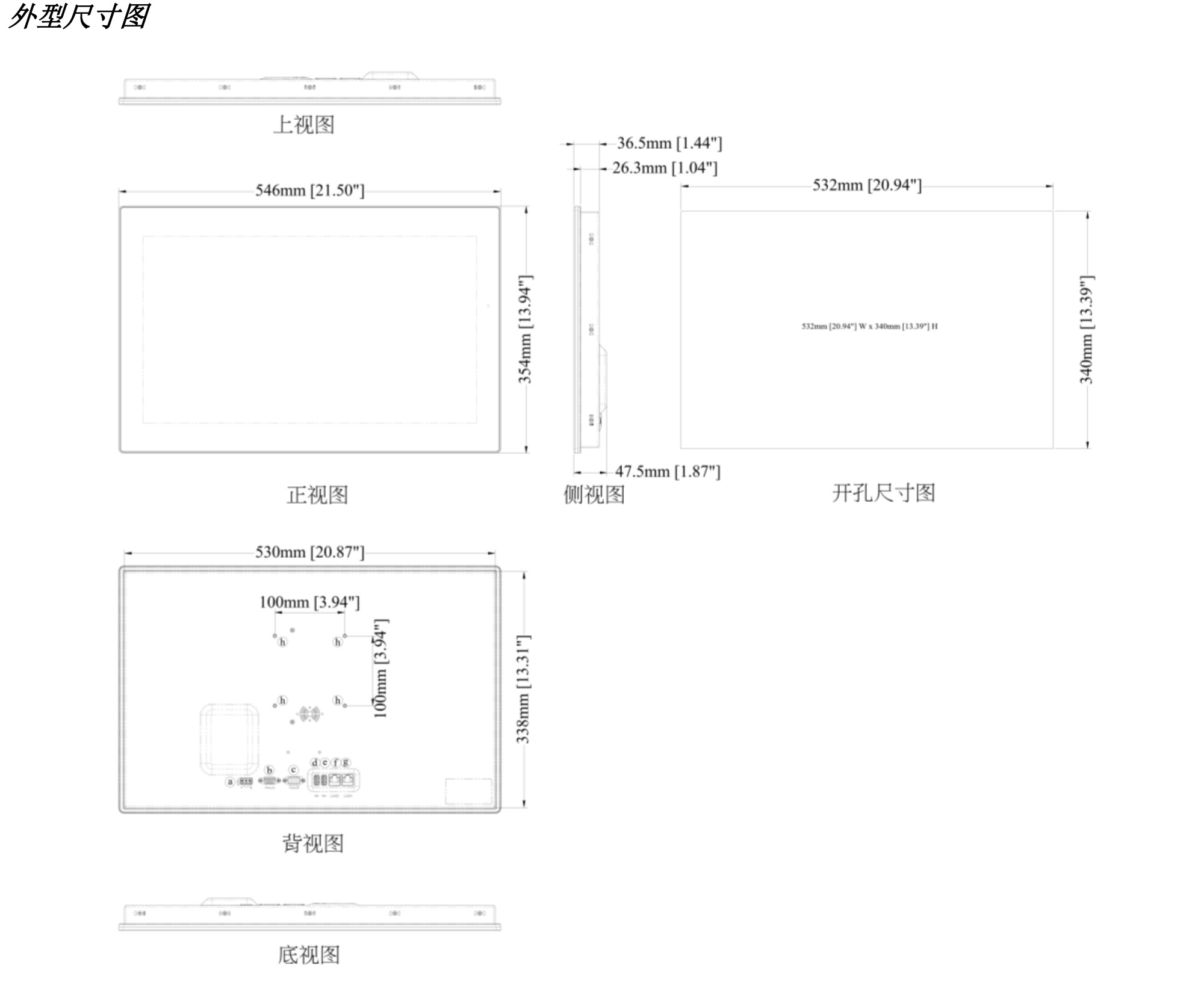

外形尺寸 | 546×354×47.5 mm | |
开孔尺寸 | 532×340 mm | |
重量 | 约5.5 kg | |
安装方式 | 面板安装,VESA 壁挂架 100×100 mm | |
操作环境 | 防护等级 | NEMA4/IP66 Compliant Front Panel |
储存环境温度 | -20°~60℃(-4°~140°F) | |
操作环境温度 | 0°~50℃(32°~122°F) | |
相对环境湿度 | 10%~90%(非冷凝) | |
耐振动 | 10 to 25Hz(X,Y, Z 轴向2G 30分钟) | |
认证 | CE | CE marked |
软件 | EasyBuilder Pro | 限于简体中文版 EasyBuilder Pro V6.10.01或更新版本使用 |
Weincloud | EasyAccess 2.0(选购),Dashboard(选购) | |
CODESYS® | 选购 | |
*当COM3 选择 RS-232 时,COM1的 RS-232 只能使用 Tx & Rx(没有 RTS/CTS)。 | ||
*CODESYS® is a trademark of CODESYS GmbH. |
产品特点
21.5" 1920 x 1080 宽视角 LCD
内置 4 GB 闪存及万年历
COM2 及 COM3 RS-485 2W 支持 MPI 187.5K,同时间请择一使用
CAN Bus 支持 CANopen, CAN Bus 2.0A/2.0B, SAE J1939
无风扇冷却系统
主板涂层保护处理,能抵抗在严苛环境中的腐蚀问题
内置电源隔离
NEMA4 / IP66 前面板防护等级
