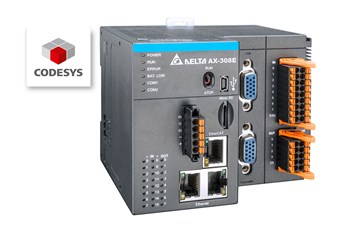

AX-3 系列运动控制型 CPU

AX-3 系列运动控制型 CPU

AX-3 系列运动控制型 CPU 具备可编程控制器(PLC)和运动控制功能,并支持 CODESYS 运动控制软件平台。AX-3 内置多种通讯口及专用 EtherCAT 运动控制网络接口,提供国际组织所定义的运动控制标准指令库,支持 8 轴运动控制。可广泛应用在木材加工、包装、印刷、纺织、制药等各种自动化控制领域中。

产品特色

AX-3 CODESYS 控制系统
● 提供多种控制器方案
     ● EtherCAT运动控制器
        - AX-308E / AX-316E / AX-332E CPU可支持8 / 16 / 32轴EtherCAT (AX-332E 同步时间 1ms@32轴)
        - AX-304EL / AX-364EL CPU可支持4 / 64轴EtherCAT (点对点模式)
     ●逻辑控制器
        - AX-300N / AX-324N CPU内置0 / 24点DIO
● 支持 AS 电源、DIO、AIO与温度扩展模块 ( 32台)
● 提供高速的指令周期: 基本指令执行速度可达2 ns
● 提供位置、速度、扭力、多轴插补、电子齿轮与电子凸轮等多种运动控制指令
● 内置6 ~ 16 DI / 6 ~ 8 DO、增量型编码器、SSI绝编码器、RS-232/422 / 485、Ethernet与EtherCAT等界面

整合式主机设计
● AX-3运动控制器内置多种I/O与通讯接口,满足精巧与高价值的市场需求

注 : 实际支持功能会因机种不同而有所差异


应用领域

木材加工、包装、印刷、纺织、制

技术规格

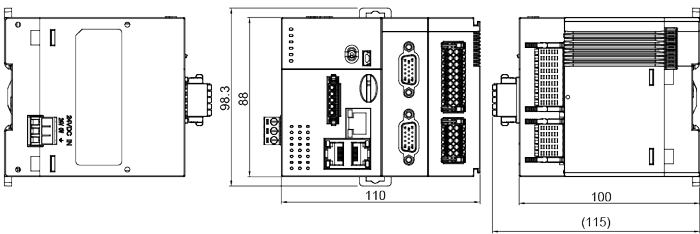

尺寸图

※更多尺寸图,请至下载中心

AX-3 系列 CPUs
AX-308EA  / AX-316EA  / AX-364EL
单位:mm
