Commander C

Commander C

通用交流驱动器

0.33 hp – 200 hp(0.25 kW – 132 kW)正常负载
0.33 hp – 150 hp(0.25 kW – 110 kW)重载
100 V | 200 V  | 400V

自1983年Control Techniques推出一台商用矢量驱动器以来,Commander变速驱动器就确立了的电机控制标准。从那时起,Commander进行了几次成功的升级,每次都将新技术和创新带入自动化领域。

新的Commander C系列设计为简单紧凑的交流电机速度驱动器,可满足广泛应用的要求,同时优化用户体验

产品代码 尺寸                (HxWxD)mm 输入相数 重载 正常负载
最大连续电流(a) 电机功率(kW) 电机功率(HP) 最大连续电流(A) 电机功率(kw) 电机功率(HP)
100/120 VAC +/-10%
C200-01100017A10100AB100 160 x 75 x 130  1 1.7 0.25 0.33 正常负载应用时,请使用重载额定值。
C200-01100024A10100AB100 160 x 75 x 130  1 2.4 0.37 0.5
C200-02100042A10100AB100 205 x 75 x 150 1 4.2 0.75 1
C200-02100056A10100AB100 205 x 75 x 150 1 5.6 1.1 1.5
产品代码 尺寸                (HxWxD)mm 输入相数 重载 正常负载
最大连续电流(a) 电机功率(kW) 电机功率(HP) 最大连续电流(A) 电机功率(kw) 电机功率(HP)
200/240 VAC +/-10%
C200-01200024A10100AB100 160 x 75 x 130 1 2.4 0.37 0.5 正常负载应用时,请使用重载额定值。
C200-01200033A10100AB100 160 x 75 x 130 1 3.3 0.55 0.75
C200-01200042A10100AB100 160 x 75 x 130 1 4.2 0.75 1
C200-02200024A10100AB100 205 x 75 x 150 1|3 2.4 0.37 0.5
C200-02200033A10100AB100 205 x 75 x 150 1|3 3.3 0.55 0.75
C200-02200042A10100AB100 205 x 75 x 150 1|3 4.2 0.75 1
C200-02200056A10100AB100 205 x 75 x 150 1|3 5.6 1.1 1.5
C200-02200075A10100AB100 205 x 75 x 150 1|3 7.5 1.5 2
C200-03200100A10100AB100 226 x 90 x 160 1|3 10 2.2 3
C200-04200133A10100AB100 277 x 115 x 175 1|3 13.3 3 3
C200-04200176A10100AB100 277 x 115 x 175 3 17.6 4 5
C200-05200250A10100AB100 391 x 143 x 200 3 25 5.5 7.5 30 7.5 10
C200-06200330A10100AB100 391 x 210 x 227 3 33 7.5 10 50 11 15
C200-06200440A10100AB100 391 x 210 x 227 3 44 11 15 58 15 20
C200-07200610A10100AB100 557 x 270 x 280  3 61 15 20 75 18.6 25
C200-07200750A10100AB100 557 x 270 x 280  3 75 18.5 25 94 22 30
C200-07200830A10100AB100 557 x 270 x 280  3 83 22 30 117 30 40
C200-08201160A10100AB100 804 x 310 x 290 3 116 30 40 149 37 50
C200-08201320A10100AB100 804 x 310 x 290 3 132 37 50 180 45 60
C200-09201760A10100AB100 1108 x 310 x 290 3 176 45 60 216 55 75
C200-09202190A10100AB100 1108 x 310 x 290 3 219 55 75 266 75 100
C200-09201760E10100AB100 1069 x 310 x 290  3 176 45 60 216 55 75
C200-09202190E10100AB100 1069 x 310 x 290  3 219 55 75 266 75 100
产品代码 尺寸                (HxWxD)mm 输入相数 重载 正常负载
最大连续电流(a) 电机功率(kW) 电机功率(HP) 最大连续电流(A) 电机功率(kw) 电机功率(HP)
380/480 VAC +/-10%
C200-02400018A10100AB100 205 x 75 x 150 3 1.8 0.55 0.75 正常负载应用时,请使用重载额定值。
C200-02400023A10100AB100 205 x 75 x 150 3 2.3 0.75 1
C200-02400032A10100AB100 205 x 75 x 150 3 3.2 1.1 1.5
C200-02400041A10100AB100 205 x 75 x 150 3 4.1 1.5 2
C200-03400056A10100AB100 205 x 75 x 150 3 5.6 2.2 3
C200-03400073A10100AB100 205 x 75 x 150 3 7.3 3 3
C200-03400094A10100AB100 205 x 75 x 150 3 9.4 4 5
C200-04400135A10100AB100 277 x 115 x 175 3 13.5 5.5 7.5
C200-04400170A10100AB100 277 x 115 x 175 3 17 7.5 10
C200-05400270A10100AB100 391 x 143 x 200 3 27 11 20 30 15 20
C200-05400300A10100AB100 391 x 143 x 200 3 30 15 20 30 15 20
C200-06400350A10100AB100 391 x 210 x 227  3 35 15 25 38 18.5 25
C200-06400420A10100AB100 391 x 210 x 227  3 42 18.5 30 48 22 30
C200-06400470A10100AB100 391 x 210 x 227  3 47 22 30 63 30 40
C200-07400660A10100AB100 557 x 270 x 280  3 66 30 50 79 37 50
C200-07400770A10100AB100 557 x 270 x 280  3 77 37 60 94 45 60
C200-07401000A10100AB100 557 x 270 x 280  3 100 45 75 112 55 75
C200-08401340A10100AB100 804 x 310 x 290 3 134 55 100 155 75 100
C200-08401570A10100AB100 804 x 310 x 290 3 157 75 125 184 90 125
C200-09402000A10100AB100 1108 x 310 x 290 3 200 90 150 221 110 150
C200-09402240A10100AB100 1108 x 310 x 290 3 224 110 150 266 132 200
C200-09402240A10100AB100 1108 x 310 x 290 3 200 90 150 221 110 150
C200-09402240E10100AB100 1069 x 310 x 290  3 224 110 150 266 132 200
产品代码 尺寸                (HxWxD)mm 输入相数 重载 正常负载
最大连续电流(a) 电机功率(kW) 电机功率(HP) 最大连续电流(A) 电机功率(kw) 电机功率(HP)
500/575 VAC +/-10%
C200-05500040A10100AB100 391 x 143 x 200 3 4 2.2 3 6.1 4 5
C200-05500069A10100AB100 391 x 143 x 200 3 6.9 4 5 10 5.5 7.5
C200-06500100A10100AB100 391 x 210 x 227  3 10 5.5 7.5 12 7.5 10
C200-06500150A10100AB100 391 x 210 x 227  3 15 7.5 10 17 11 15
C200-06500190A10100AB100 391 x 210 x 227  3 19 11 15 22 15 20
C200-06500230A10100AB100 391 x 210 x 227  3 23 15 20 27 18.5 25
C200-06500290A10100AB100 391 x 210 x 227  3 29 18.5 25 34 22 30
C200-06500350A10100AB100 391 x 210 x 227  3 35 22 30 43 30 40
C200-07500440A10100AB100 557 x 270 x 280  3 44 30 40 53 37 50
C200-07500550A10100AB100 557 x 270 x 280  3 55 37 50 73 45 60
C200-08500630A10100AB100 804 x 310 x 290 3 63 45 60 86 55 75
C200-08500860A10100AB100 804 x 310 x 290 3 86 55 75 108 75 100
C200-09501040A10100AB100 1108 x 310 x 290 3 104 75 100 125 90 125
C200-09501310A10100AB100 1108 x 310 x 290 3 131 90 125 150 110 150
C200-09501040E10100AB100 1069 x 310 x 290  3 104 75 100 125 90 125
C200-09501310E10100AB100 1069 x 310 x 290  3 131 90 125 150 110 150
产品代码 尺寸                (HxWxD)mm 输入相数 重载 正常负载
最大连续电流(a) 电机功率(kW) 电机功率(HP) 最大连续电流(A) 电机功率(kw) 电机功率(HP)
500/690 VAC +/-10%
C200-07600240A10100AB100 557 x 270 x 280  3 24 18.5 25 30 22 30
C200-07600290A10100AB100 557 x 270 x 280  3 29 22 30 36 30 40
C200-07600380A10100AB100 557 x 270 x 280  3 38 30 40 46 17 50
C200-07600440A10100AB100 557 x 270 x 280  3 44 37 50 52 45 60
C200-07600540A10100AB100 557 x 270 x 280  3 54 45 60 73 55 75
C200-08600630A10100AB100 804 x 310 x 290 3 63 55 75 84 75 100
C200-08600860A10100AB100 804 x 310 x 290 3 86 75 100 108 90 125
C200-09601040A10100AB100 1108 x 310 x 290 3 104 90 125 125 110 150
C200-09601310A10100AB100 1108 x 310 x 290 3 131 110 150 150 132 175
C200-09601040E10100AB100 1069 x 310 x 290  3 104 90 125 125 110 150
C200-09601310E10100AB100 1069 x 310 x 290  3 131 110 150 150 132 175
控制方式
开环矢量或V / F感应电机控制  ✓
感应电机无传感器转子磁通控制(RFC-A)  ✓
环境
环境工作温度

1-4型:-20°C至40°C(-4°F至104°F)| 3KHZ在降额条件下可运行至60°C(140°F)
5-9型:-20°C至40°C(-4°F至104°F)| 3KHZ在降额条件下可运行至55°C(131°F)

冷却方式 强制对流
湿度 95%在40°C(104°F)下无冷凝

贮存温度

1-4型:-40°C至60°C(-40°F至140°F)—4个月
5-9型:-40°C至55°C(-40°F至131°F)—24个月

高度 对于1000 m(3,280 ft)以上的每100 m(328 ft),将连续输出电流降低1%,为3000 m(9,840 ft)
振动 根据IEC 60068-2-64和IEC 60068-2-6测试
机械冲击 根据IEC 60068-2-27和IEC 60068-2-29测试
防护等级 IP20,NEMA 1需要密封导管套件
EMC

IEC / EN 61800-3抗扰度和发射
EN 61000-6-2:工业环境抗扰度
EN 61000-6-4:工业环境发射
EN 61000-3-2:谐波电流发射
可根据要求提供EMC数据表

RoHS指令 符合有害物质限制指令(2011/65 / EU)
交流电源要求
电压

100 V型:100至120 Vac±10%
200 V型:200至240 Vac±10%
400 V型:380至480 Vac±10%

1Ø和3Ø(取决于型号)
电源不平衡 2%的负相序,3%的相间电压不平衡
输入频率  45至66 Hz
输入位移功率因数 0.97
控制
开关频率

1-4型:0.667、1、2、3、4、6、8 、12和16 kHz
5-9型:2、3、4、6、8 、12和16 kHz

输出频率范围  0至550 Hz
频率精度 满量程的±0.02%
频率分辨率  0.01HZ
模拟输入分辨率  电压模式:11位(单极性)电流模式:11位
制动 包含动态制动晶体管,需要外部电阻
保护
直流母线欠压故障 100 V型号:175 Vdc
200 V型号:175 Vdc
400 V型号:330 Vdc
直流母线过压故障 1-4型:
100 V型号:510 Vdc
200 V型号:510 Vdc
400V型号:870 Vdc
5-9型:
200V型号:415 Vdc
400 V型号:830 Vdc
驱动器过载故障 可编程:默认设置:180%持续3s,150%持续60s
瞬时过流故障  电机额定电流的220%
缺相故障 超过直流母线纹波阈值
过热故障  驱动器散热器温度超过95°C(203°F)
短路故障 防止输出相间短路故障
接地故障  防止输出相对地故障
电机过热故障 通过电子热保护电机免受负载条件的影响
认证
UL,cUL UL文件NMMS / 8:E171230
CE认证  CE认证
EU 这些产品符合《RoHS有害物质限制指令》(2011/65 / EU),《LVD低电压指令》(2014/35 / EU)和《EMC电磁兼容性指令》(2014/30 / EU)。
RCM  RCM注册供应商编号.12003815281
ISO标准  生产设施符合ISO 9001:2015和ISO 14001
TÜV

仅限于C300型号:安全转矩关闭(STO)功能可以用作机器的安全组件。
德国莱茵TÜV的型式试验证书:
1-4型:No. 01/205 / 5383.03 / 18
5-9型:No.01 / 205 / 5387.02 / 18
功能安全参数:
EN ISO 13849-1-Cat 4,PLe
EN61800-5-2 / EN62061 / IEC 61508-SIL 3
UL功能安全认证:FSPC E171230

无论您的应用是什么,Commander C都是跨行业的解决方案

Commander系列是简单紧凑的交流电动机驱动器,可满足广泛应用中的要求。它们的占地面积小(是同类产品中小的),使其非常适合空间有限的机械制造商和OEM。



带通用变速驱动器的泵通风机和压缩机的电机控制
泵,风机和压缩机
  • 轻载时提高能源效率
  • 板载PLC和PID功能使控制变得简单而高效,无需外部控制器
  • 跳跃频率使用户可以轻松避免设备共振频率,从而降低高振动水平
  • 抗晃电将使驱动器在大多数电源干扰下保持正常运行
通用驱动器,用于精确控制传送带的速度
输送机
  • 通过现场总线通讯进行精确的远程速度控制
  • S斜坡加速/减速曲线可提供平稳的速度变换,从而大程度地减少机器晃动
  • 避免设备的早期磨损
  • 过载能力高达180%
控制技术通用驱动器,用于起重提升和卷扬
提升,起重和卷扬
  • 可调机械抱闸时序,具有输出转矩保证功能-无需外部抱闸控制器
  • 嵌入式PLC功能可以管理本地I / O,从而减少了对外部控制器的需求
用于运动控制的门禁变速驱动器
进出入控制
  • 通过增强的开环控制实现平稳运动
  • 体积小,可轻松将驱动器安装在较小的控制柜中
  • 在恶劣环境下高度可靠,可提供持久服务
用于稳定电机控制的通用驱动器,用于加工混合机捏合机搅拌机挤出机
加工(混合机,揉合机,破碎机,搅拌机,离心机,挤出机)
  • 通过通讯选件模块轻松集成到外部PLC或其他管理系统
  • 防护涂层,增强环境保护
  • 过载能力高达180%
  • 高度稳定的电机控制
键盘
遥控键盘-RTC

Remote keypad RTC

该键盘支持远程安装,可灵活安装在机柜的外部(符合IP54 / NEMA 12)。三行纯文本,多语言LCD键盘,用于快速设置和有用的诊断。电池供电的实时时钟可为事件提供准确的时间戳,有助于诊断。

变速驱动器的远程键盘

Remote keypad

支持远程安装,直观的纯文本,多语言LCD键盘,可进行快速设置和诊断(使用AI-485适配器和通讯线)。快速安全的面板适合1 x 32mm的孔,防护等级为IP66(NEMA 4)。

系统集成模块-通信

SI-Profibus通信系统集成模块

SI-PROFIBUS

SI-PROFIBUS通讯模块支持从机连接。可以使用多个SI-PROFIBUS模块或SI-PROFIBUS和其他选件模块类型的组合来添加其他功能,例如扩展I / O,网关功能或其他PLC功能。

SI-Devicenet通信系统集成模块

SI-DeviceNet

SI-DeviceNet支持从机连接。可以使用多个SI-DeviceNet模块来提供附加功能。

SI-CANopen通信系统集成模块

SI-CANopen

Commander C的SI-CANopen接口模块支持各种配置文件,提供了的灵活性。

SI-以太网通信系统集成模块

SI-Ethernet

SI-Ethernet可用于提供高速驱动器访问,全局连接以及与IT网络技术的集成。

SI-EtherCAT通信系统集成模块

SI-EtherCAT

SI-EtherCAT允许Commander C通用驱动器连接和接口EtherCAT网络。

SI-Profinet通信系统集成模块

SI-PROFINET-V2

SI-PROFINET-V2允许Commander C与PROFINET PLC和网络进行通信和接口。

SI-Interbus通讯选项模块

SI-Interbus

Interbus接口模块。

系统集成模块-扩展I / O

SI-IO系统集成模块

SI-I / O

扩展I / O接口模块,以增加驱动器上I / O点的数量。提供附加功能:4 x数字I / O,3 x模拟输入(默认)/数字输入,1 x模拟输出(默认)/数字输入,2 x继电器。

可选配件
AI备份适配器

AI-Back-up备份适配器

用于SD卡参数拷贝插口适配器,以及用于24 V备用电源的输入。

人工智能智能适配器

AI-Smart智能适配器

具有用于内置参数拷贝适配器和24 V备用电源输入。

AI-485适配器

AI-485适配器

允许驱动器通过RS485通信的适配器。

AI-485适配器

AI-485 24 V适配器

具有24 V备用电源输入的适配器。

USB串行通讯线

RS485电缆

USB通信电缆允许驱动器连接到PC,以与Commander的PC工具一起使用。

Commander C 产品特点

  •   易于安装和调试
  •   轻松实现电机配对和性能控制

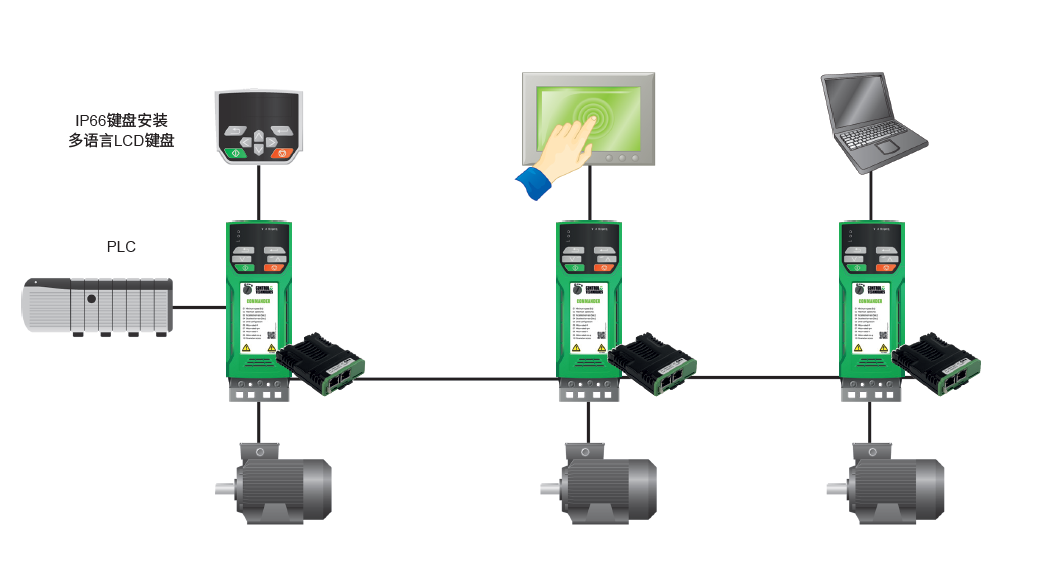

  •   连接灵活,插拔式通信模块可与各种工业现场总线集成
  •   板载PLC、内置独立PID控制
  •   可视化调试软件
  •   超快启动,过载能力高达180百分之


设置简单,3步控制

设置驱动器可能需要培训,专业知识和时间。

但是Commander C可以在数分钟之内使您从柜内安装到控制您的电动机开始运行。

三个简单的步骤即可为大多数风机,泵,压缩机,输送机和通用应用设置驱动器!
