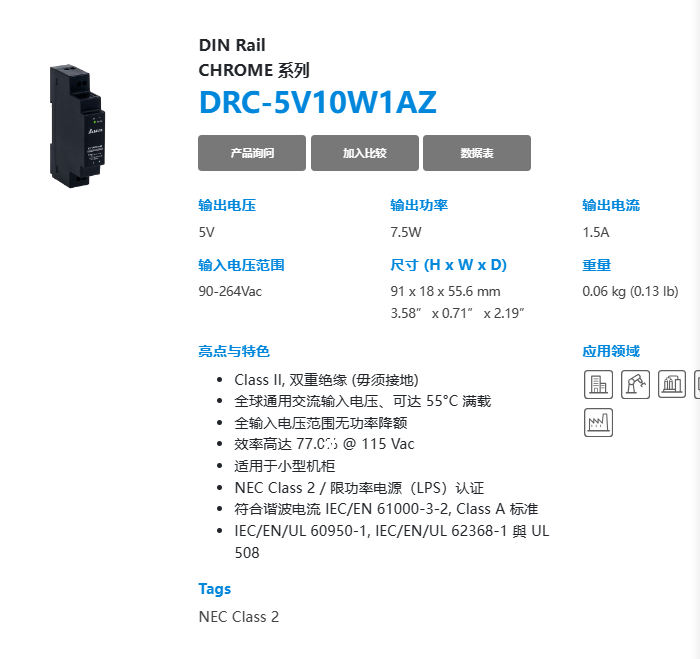

DRC-5V10W1AZ

DRC-5V10W1AZ

输出 DRC-5V10W1A□ DRC-12V10W1A□ DRC-12V30W1A□ DRC-12V60W1□□ DRC-12V100W1AZp DRC-24V10W1HZ DRC-24V10W1HZ DRC-24V30W1A□ DRC-24V60W1A□ DRC-24V100W1A□
输出电压 5 V 12 V 12 V 12 V 12 V 24 V 24 V 24 V 24 V 24 V
输出电压范围 5 V (无电位器) 12 V (无电位器) 11.5-14.5 V 11.5-14.0 V 12-14 V 24 V (无电位器) 24 V (无电位器) 23.52-24.48 V 24-28 V 22-24 V
输出电流 0-1.5 A 0-0.83 A 0-2.1 A 0-4.5 A 0-6.0 A 0-0.42 A 0-0.42 A 0-1.25 A 0-2.5 A 0-3.8 A
输出功率 7.5 W 9.96 W 25 W 54 W 72 W 10 W 10 W 30 W 60 W 91.2 W
纹波电压 (20 MHz) < 100 mVpp
保持时间 115VAC > 10 ms > 25 ms > 16 ms > 20 ms > 10 ms > 25 ms > 16 ms > 10 ms
230VAC > 60 ms > 100 ms > 60 ms
输入 　
输入相数 单相
输入电压范围 90-264 VAC 90-264 VAC (直流输入
范围 125-375 VDC)		 90-264 VAC 90-264 VAC (直流输入范围125-375 VDC) 1)
输入频率 47-63Hz
输入电流 115VAC < 0.3 A < 0.3 A < 0.8 A < 1.5 A < 1.5 A < 0.3 A < 0.8 A < 1.5 A < 2.2 A
230VAC < 0.2 A < 0.2 A < 0.6 A < 1.0 A < 0.9 A < 0.2 A < 0.6 A < 1.0 A
满载效率(100% 负载) 115VAC > 77.0% > 82.0% > 85.0% > 86.0% > 80.0% > 87.0% > 88.0% > 87.0%
230VAC > 76.0% > 80.5% > 89.0%
最大浪涌电流(冷启动) 115VAC < 15 A < 25 A < 30 A < 15 A < 25 A < 30 A
230VAC < 30 A < 50 A < 60 A < 65 A < 30 A < 50 A < 60 A
功率因素 符合 EN 61000-3-2
漏电流 240VAC < 0.25 mA - < 0.25 mA
264 VAC 、— < 0.25 mA —
机构 　
外壳 / 底架 塑料

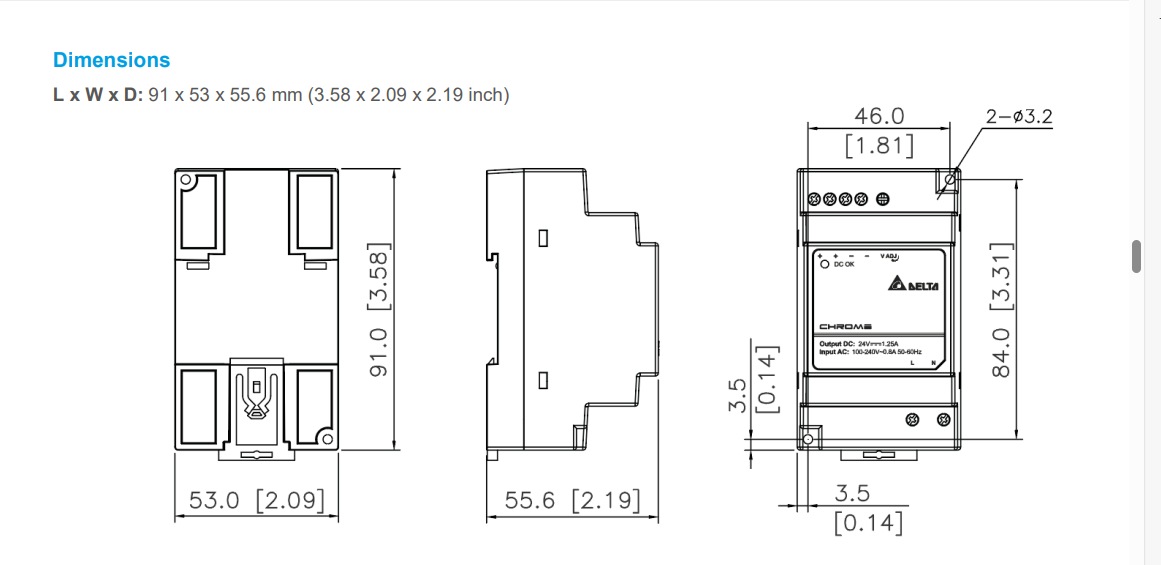

尺寸(H × W × D) mm 91 × 18 × 55.6 91 × 18 × 55.6 91 × 53 × 55.6 91 × 71 × 55.6 91 × 89.9 × 55.6 91 × 18 × 55.6 91 × 18 × 55.6 91 × 53 × 55.6 91 × 71 × 55.6 91 × 89.9 × 55.6
inch 3.58 × 0.71 × 2.19 3.58 × 0.71 × 2.19 3.58 × 2.09 × 2.19 3.58 × 2.80 × 2.19 3.58 × 3.54 × 2.19 3.58 × 0.71 × 2.19 3.58 × 0.71 × 2.19 3.58 × 2.09 × 2.19 3.58 × 2.80 × 2.19 3.58 × 3.54 × 2.19
重量 kg 0.06 0.06 0.14 0.22 0.36 0.065 0.065 0.14 0.22 0.35
lb 0.13 0.13 0.31 0.49 0.79 0.14 0.14 0.31 0.49 0.77
冷却方式 自然对流
平均故障间隔时间  > 500,000 hrs
环境 　
运行温度  -25°C 至 +71°C
储存温度 -25°C 至 +85°C -40°C 至 +85°C -25°C 至 +85°C
运行湿度 5 至 95% RH (无冷凝)
运行海拔高度 0 至 2,000 m (0 至 6,560 ft)
