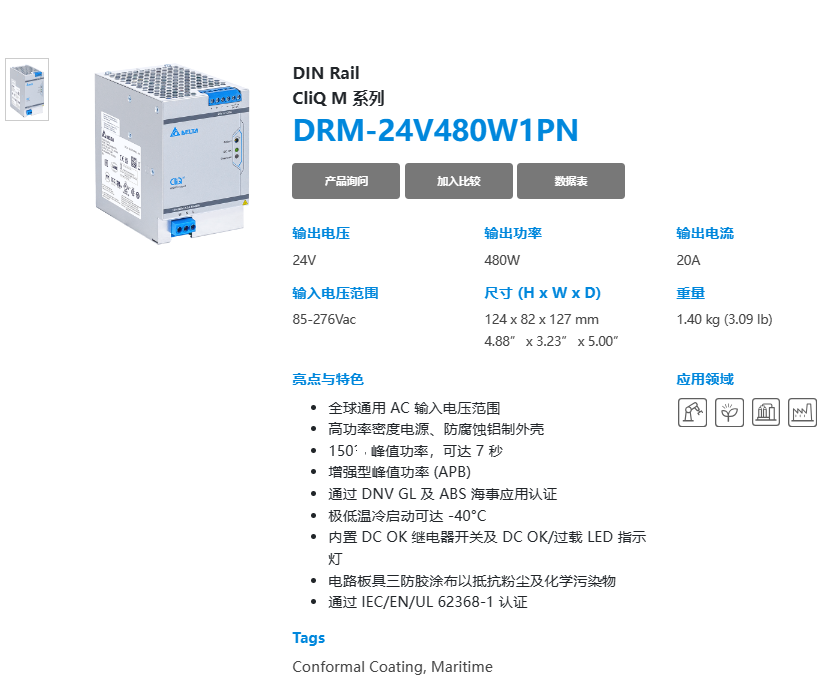

全球通用 AC 输入电压范围
高功率密度电源、防腐蚀铝制外壳
150 峰值功率,可达 7 秒
增强型峰值功率 (APB)
通过 DNV GL 及 ABS 海事应用认证
极低温冷启动可达 -40°C
内置 DC OK 继电器开关及 DC OK/过载 LED 指示灯
电路板具三防胶涂布以抵抗粉尘及化学污染物
通过 IEC/EN/UL 62368-1 认证
输出 | DRM-24V80W1PN | DRM-24V120W1PN | DRM-24V240W1PN | DRM-24V480W1PN | DRM-24V960W1PN | |
输出电压 | 24 V | 24 V | 24 V | 24 V | 24 V | |
输出电压范围 | 24-28 V | 24-28 V | 24-28 V | 24-28 V | 24-28 V | |
输出电流 | 3.4-3.0 A | 5.0-4.5 A | 10.0-9.0 A | 20.0-17.0 A | 40.0-34.3 A | |
输出功率 | 81.6 W | 120 W | 240 W | 480 W | 960 W | |
纹波电压 (20 MHz) | < 50 mVpp | < 100 mVpp | ||||
保持时间 | 120VAC | > 35 ms | > 34 ms | > 28 ms | > 30 ms | > 23 ms |
230 VAC | > 70 ms | > 65 ms | ||||
输入 | ||||||
输入相数 | 单相 | |||||
输入电压范围 | 85-276 VAC (直流输入范围 88-375 VDC) 1) | 85-264 VAC (直流输入范围 88-375 VDC) 1) | 85-276 VAC (直流输入范围 88-375 VDC) | 85-264 VAC | ||
输入频率 | 47-63 Hz | |||||
输入电流 | 120 VAC | < 0.90 A | < 1.12 A | < 2.26 A | < 4.60 A | < 10.10 A |
230 VAC | < 0.60 A | < 0.62 A | < 1.25 A | < 2.50 A | < 6.00 A | |
满载效率 (100% 负载) | 120 VAC | > 90.1% | > 91.6% | > 92.6% | > 92.2% | > 93.6% |
230 VAC | > 90.0% | > 92.7% | > 93.5% | > 93.4% | > 94.6% | |
最大浪涌电流(冷启动) | 120 VAC | < 7 A | < 15 A | < 10 A | < 13 A | < 13 A |
230 VAC | < 13 A | < 20 A | ||||
功率因素 | 120 VAC | > 0.95 | > 0.99 | > 0.98 | > 0.92 | > 0.97 |
230 VAC | > 0.80 | > 0.91 | > 0.92 | > 0.87 | > 0.95 | |
漏电流(264 VAC, 50 Hz) | TT/TN | < 0.36 mA | < 0.45 mA | < 0.74 mA | < 0.80 mA | < 1.18 mA |
IT | < 0.95 mA | < 1.08 mA | < 1.29 mA | < 2.00 mA | < 2.82 mA | |
机构 | ||||||
外壳 / 底架 | 铝质 | |||||
尺寸(H × W × D) | mm | 124 × 32 × 102 | 124 × 40 × 117 | 124 × 60 × 117 | 124 × 82 × 127 | 124 × 125 × 133.6 |
inch | 4.88 × 1.26 × 4.02 | 4.88 × 1.57 × 4.61 | 4.88 × 2.36 × 4.61 | 4.88 × 3.23 × 5.00 | 4.88 × 4.92 × 5.26 | |
重量 | kg | 0.5 | 0.63 | 0.94 | 1.4 | 2.87 |
lb | 1.1 | 1.39 | 2.07 | 3.09 | 6.33 | |
冷却方式 | 自然对流 | |||||
平均故障间隔时间 | > 2,000,000 hrs | > 1,800,000 hrs | > 1,400,000 hrs | > 778,800 hrs | > 513,800 hrs | |
环境 | ||||||
运行温度 | -25°C 至 +70°C | |||||
储存温度 | -40°C 至 +85°C | |||||
运行湿度 | 5 至 95% RH (无冷凝) | |||||
运行海拔高度 | 0 至 5,000 m (0 至 16,400 ft); IEC/EN 61558: 0 至 2,500 m (0 至 8,200 ft) |
