无框力矩电机
FMC无框力矩电机
轻量化设计，机身更薄，运动速度更快更平稳；
多槽极（非普通的8极10极伺服电机的改版）齿槽定位力矩小
反馈可选配，提供高分辨率绝对值编码器及霍尔反馈
多种框架尺⼨，更⼤的中空内径可满⾜客⼾多样化穿线需求，覆盖3～25Kg负载需求
FMK中空无框力矩电机
大裂比大中空设计，更大的转子内径更加适配人形机器人机械设计时的过线、布板需求
工艺更新降低电机本体重量，提高功率密度，助力客户具身智能产品全身重量控的轻量化发展
温升表现优秀，灌胶工艺与电磁优化带来卓越的温升把控
噪音振动表现优秀，为具身智能产品的动作协调性带来良好感受
| 型号参数列表 | ||||||
| 型号 | 额定功率Pn(W) | 额定转速Nn(rpm) | 机械时间常数τm(ms) | 转矩常数Kt(Nm/A) | 额定转矩Tn(N.m) | |
| FMC⽆框⼒矩电机 | ||||||
| FMC05705-0007-3028N-8DS00 | 75 | 3000 | 2.75 | 0.12 | 0.24 | |

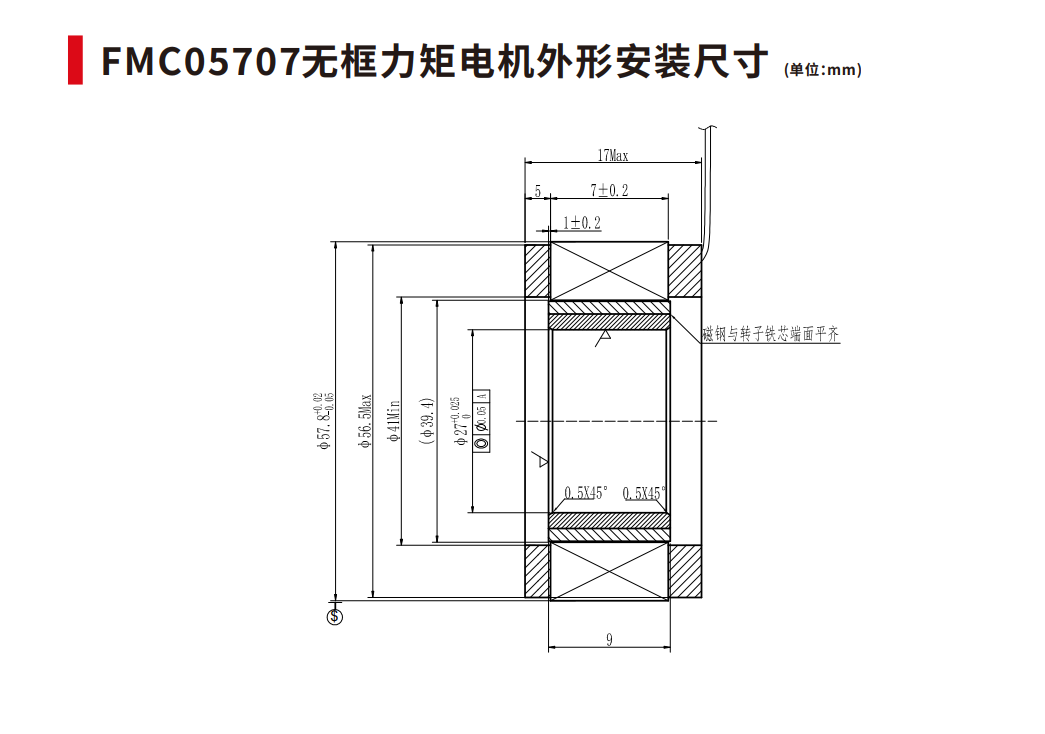

| FMC05707-0011-3528N-8DS00 | 117 | 3500 | 1.93 | 0.107 | 0.32 | |
| FMC05714-0020-3027N-8DS00 | 200 | 3000 | 1.47 | 0.132 | 0.64 | |
| FMC06012-0014-3128N-8DK00 | 146 | 3100 | 1.06 | 0.124 | 0.45 | |
| FMC06805-0010-3034N-8DS00 | 101 | 3000 | 0.99 | 0.127 | 0.32 | |
| FMC06808-0015-3034N-8DS00 | 157 | 3000 | 0.77 | 0.127 | 0.5 | |
| FMC06813-0025-3034N-8DS00 | 251 | 3000 | 0.52 | 0.129 | 0.8 | |
| FMC07605-0012-3038N-8DS00 | 126 | 3000 | 1.7 | 0.126 | 0.4 | |

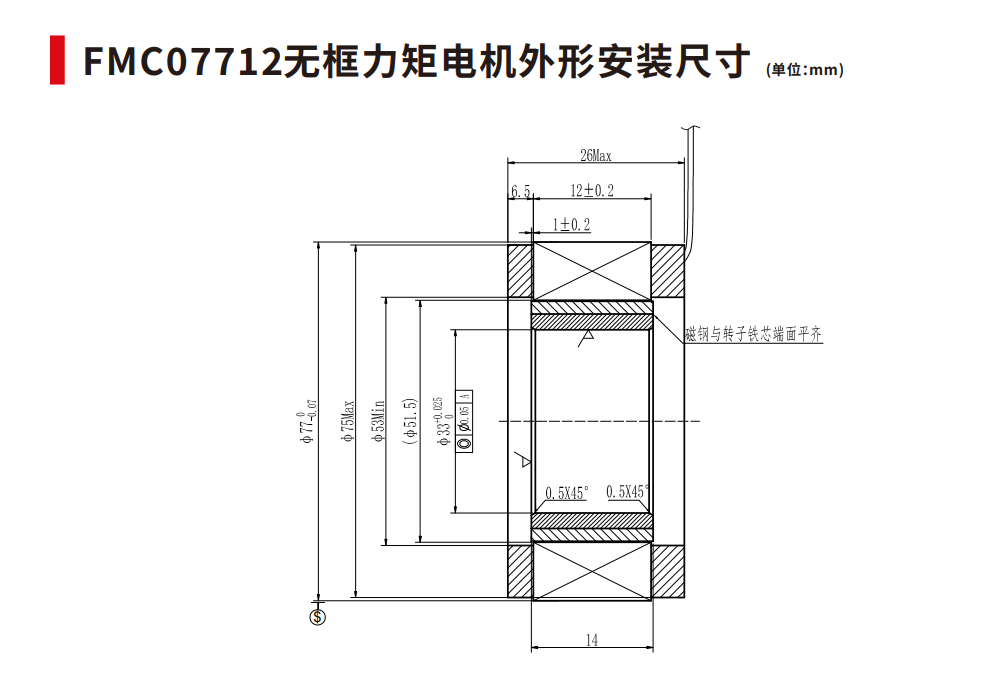

| FMC07712-0031-3033N-8DS00 | 314 | 3000 | 1.45 | 0.1 | 1 | |

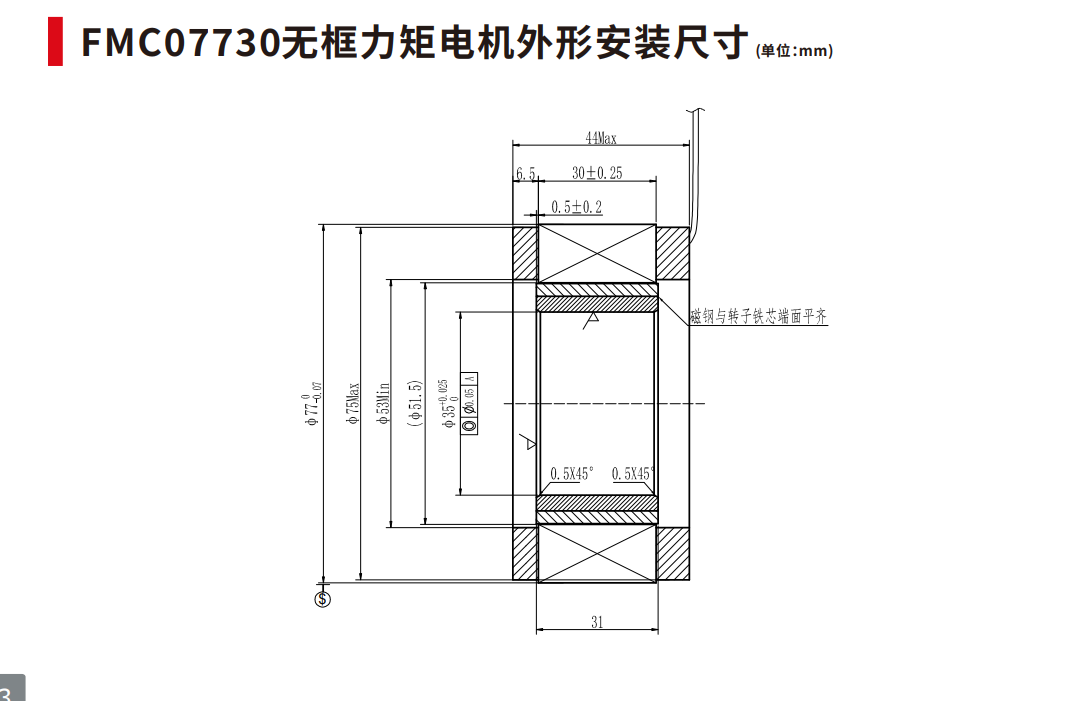

| FMC07730-0075-3035N-8DS00 | 750 | 3000 | 1.21 | 0.131 | 2.39 | |
| FMC08505-0015-3042N-8DS00 | 157 | 3000 | 1.51 | 0.126 | 0.5 | |
| FMC08508-0031-3042N-8DS00 | 314 | 3000 | 1.25 | 0.123 | 1 | |
| FMC08513-0047-3042N-8DS00 | 471 | 3000 | 0.81 | 0.125 | 1.5 | |

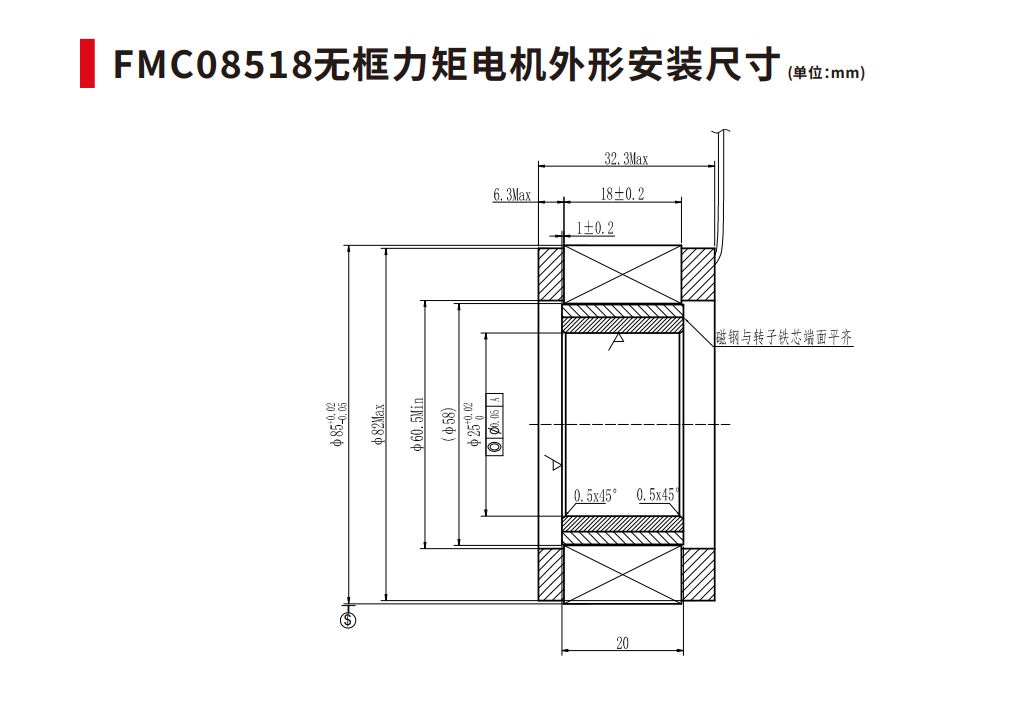

| FMC08518-0062-3042N-8DS00 | 628 | 3000 | 0.76 | 0.105 | 2 | |

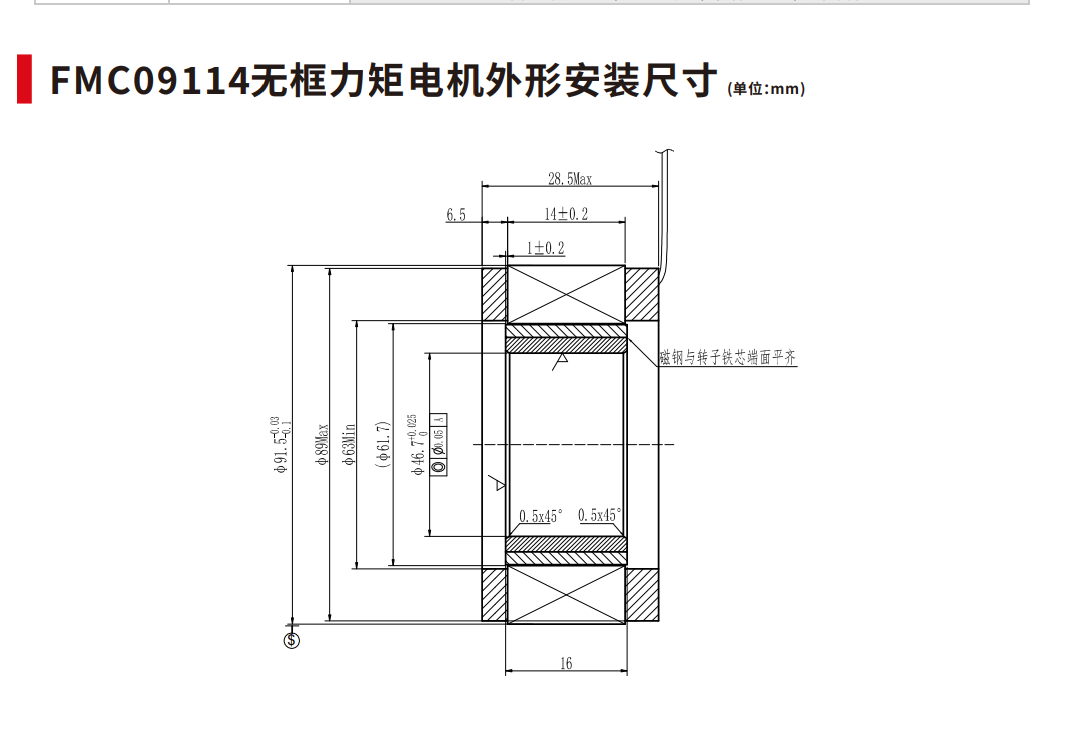

| FMC09114-0063-3046N-8DS01 | 630 | 3000 | 1.39 | 0.130 | 2 | |

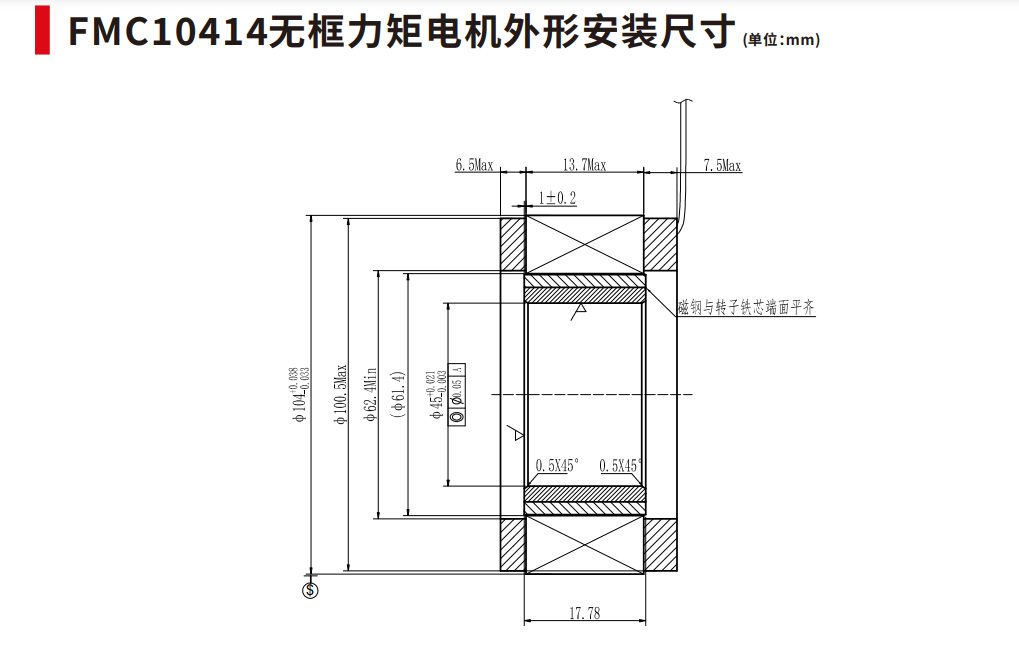

| FMC10414-0072-3055N-8DS01 | 723 | 3000 | 1.01 | 0.134 | 2.3 | |
| FMC10422-0100-3047N-8DS00 | 1000 | 3000 | 1.44 | 0.13 | 3.18 | |

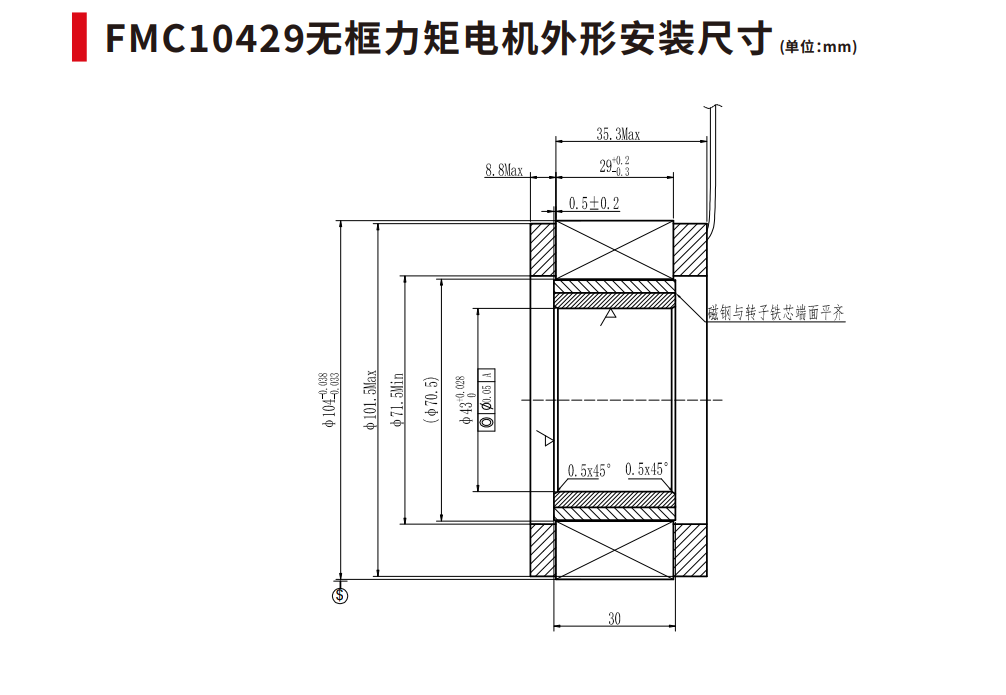

| FMC10429-0100-2543N-8DS00 | 1050 | 2500 | 1.09 | 0.196 | 4 | |
| FMC12330-0100-2060N-5DK00 | 1000 | 2000 | 0.045 | 0.22 | 4.78 | |

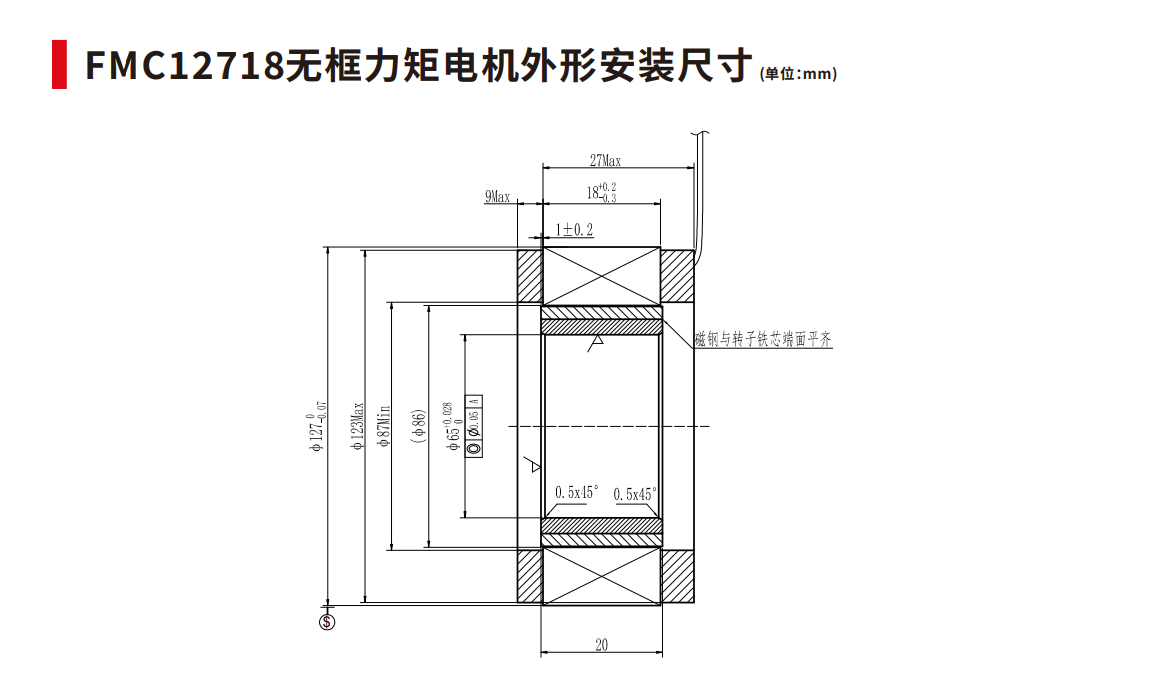

| FMC12718-0090-2465N-8DS00 | 904 | 2400 | 1.46 | 0.161 | 3.6 | |

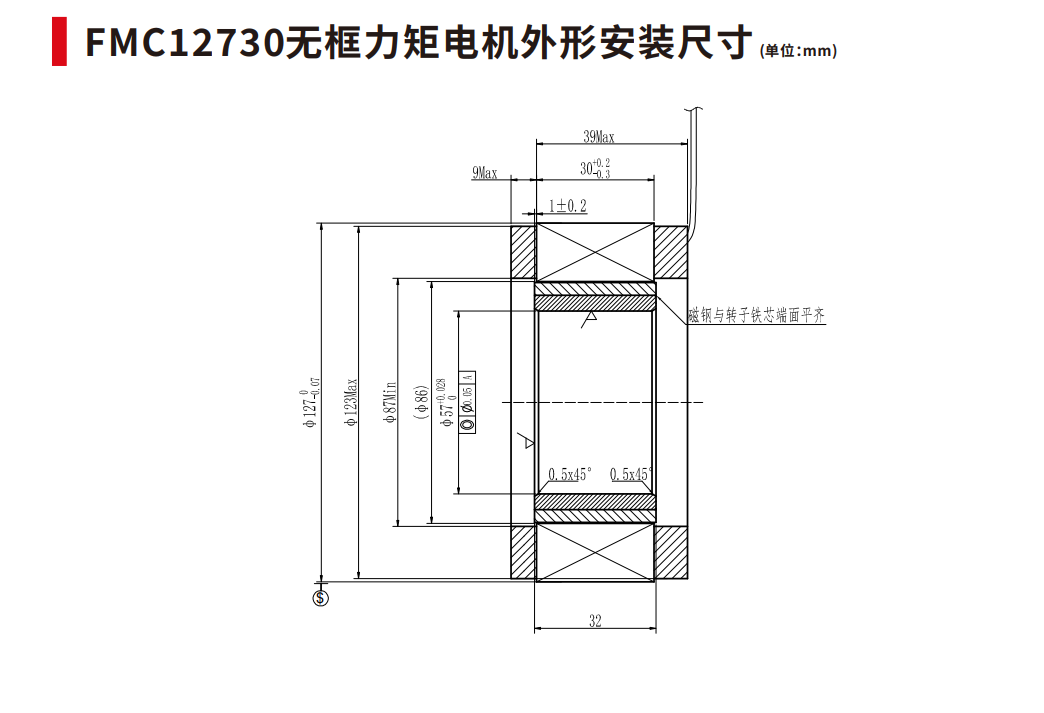

| FMC12730-0160-2457N-8DS00 | 1600 | 2400 | 1.14 | 0.2 | 6.37 | |

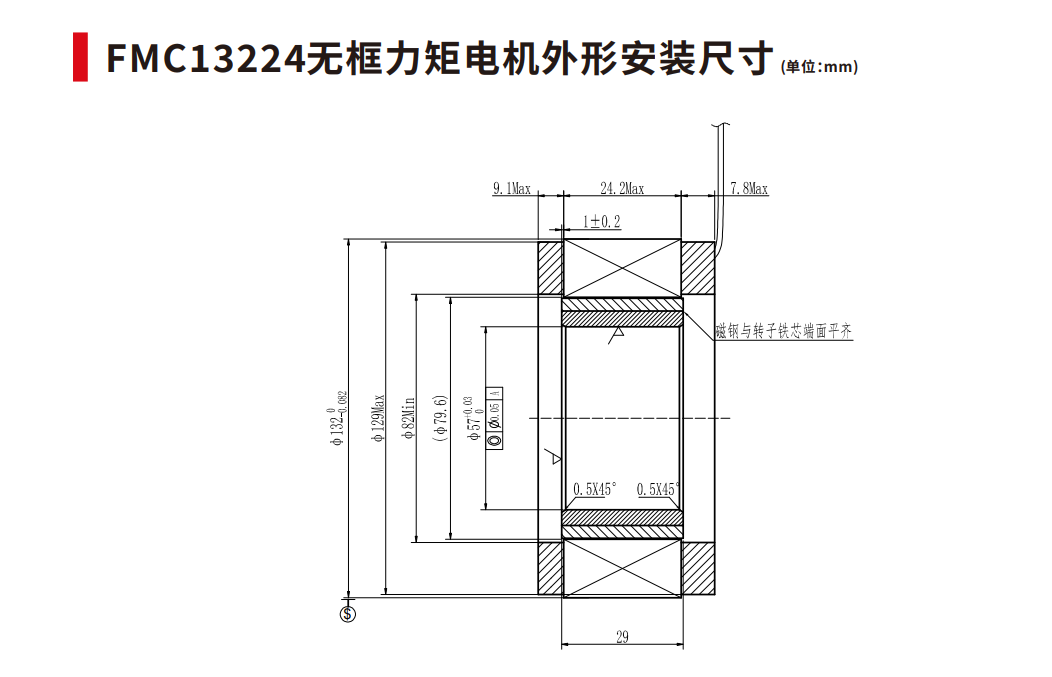

| FMC13224-0118-3243N-8DK00 | 1180 | 3220 | 0.801 | 0.132 | 3.5 | |
| FMK⽆框⼒矩电机参数 | ||||||
| FMK02509-0004-5511-7DP02 | 36 | 5500 | 0.576 | 0.041 | 0.063 | |
| FMK03807-0005-3518N-7DP02 | 50 | 3500 | 0.95 | 0.089 | 0.135 | |
| FMK04311-0008-3725N-7DP02 | 77 | 3700 | 0.068 | 0.099 | 0.2 | |
| FMK05008-0016-5030N-10DP02 | 157 | 5000 | 0.61 | 0.089 | 0.3 | |
| FMK06018-0020-2028N-10DP02 | 209 | 2000 | 0.51 | 0.172 | 1 | |
| FMK06018-0026-3628N-10DP02 | 264 | 3600 | 1.91 | 0.103 | 0.7 | |
| FMK07011-0025-3642N-10DP02 | 252 | 3650 | 0.48 | 0.116 | 0.66 | |
| FMK08513-0037-2952N-10DP02 | 370 | 2950 | 1.1 | 0.14 | 1.2 | |
| FMK08523-0073-3542N-10DP02 | 732 | 3500 | 1.02 | 0.134 | 2 | |
| FMK11525-0117-3260N-10DP02 | 1173 | 3200 | 1.15 | 0.127 | 3.5 | |
多种定子外径可选，额定扭矩(可定制)
定子： 25mm、38mm、43MM、50mm、57mm、60mm、68mm、70mm、77mm、85mm、94mm、104mm、123mm、127mm、140mm、160mm
外径：57mm、60mm、68mm、70mm、77mm、85mm、91mm、104mm、123mm、127mm、140mm、160mm
扭矩范围： 0.011～9.2Nm
⼴泛应⽤于机器⼈、 医疗设备、物流设备、包装设备、⻝品设备、服装设备、环保设备，新能源设备、轨道交通设备等⾃动化设备⾏业
