YH2系列PLC
YH2高阶型总线主机
输入电源：DC24V/AC100V-240V
输出方式：NPN晶体管/继电器输出
可 扩 展：256/256点
可搭配扩展：HE系列
可选点数：16点、24点、32点、48点、60点
| 技术参数 | ||||||
| 系列型号YH2- | YH2-16T(R/P) | YH2-24T(R/P) | YH2-32T(R/P)-E | YH2-40T(R/P)-E | YH2-48T(R/P)-E | YH2-60T(R/P)-E |
| 输出方式 | T：晶体管NPN输出； P：晶体管PNP输出； R：继电器输出： | |||||
| 总点数 | 16点 | 24点 | 32点 | 40点 | 48点 | 60点 |
| 数字量输入点数 | 8 | 14 | 16 | 24 | 24 | 36 |
| 数字量输出点数 | 8 | 10 | 16 | 16 | 24 | 24 |
| 高速输入计数器 | 3路AB相(X0~X5) | 3路AB相(X0-X5) | 4路AB相(X0~X7) | 4路AB相(X0-X7) | 4路AB相(X0-X7) | 4路AB相(X0~X7) |
| 高速输入最大频率 | 200khz | 200khz | 200khz | 200khz | 200khz | 200khz |
| 右扩展 | 16个 | 16个 | 16个 | 16个 | 16个 | 16个 |
| 左扩展 | 支持通讯扩展 | 支持通讯扩展 | 支持通讯扩展 | 支持通讯扩展 | 支持通讯扩展 | 支持通讯扩展 |
| BD板 | 支持1个 | 支持1个 | 支持1个 | 支持1个 | 支持2个 | 支持2个 |
| 串行通讯口 | RS232/RS485*2 | RS232/RS485*2 | RS232/RS485*2 | RS232/RS485*2 | RS232/RS485*2 | RS232/RS485*2 |
| USB通讯口 | 无 | 无 | 程序下载/固件升级 | 程序下载/固件升级 | 程序下载/固件升级 | 程序下载/固件升级 |
| 以太网通讯口 | 无 | 无 | 支持1个 | 支持1个 | 支持1个 | 支持1个 |
| 脉冲轴数量 | T/P：4轴;R：-- | T/P：5轴;R：--- | T/P：8轴;R：--- | T/P：8轴;R：--- | T/P：8轴;R：--- | T/P：8轴；R：--- |
| 高速输出最大频率 | 200khz | 200khz | 200khz | 200khz | 200khz | 200khz |
| 总线功能 | EtherCAT总线 | EtherCAT总线 | EtherCAT总线 | EtherCAT总线 | EtherCAT总线 | EtherCAT总线 |
| 总线轴数 | 8-32轴 | 8~32轴 | 8~32轴 | 8-32轴 | 12-32轴 | 12-32轴 |
| 程序容量 | 60k | 60k | 60k | 60k | 60k | 60k |
| 万年历 | 支持 | 支持 | 支持 | 支持 | 支持 | 支持 |

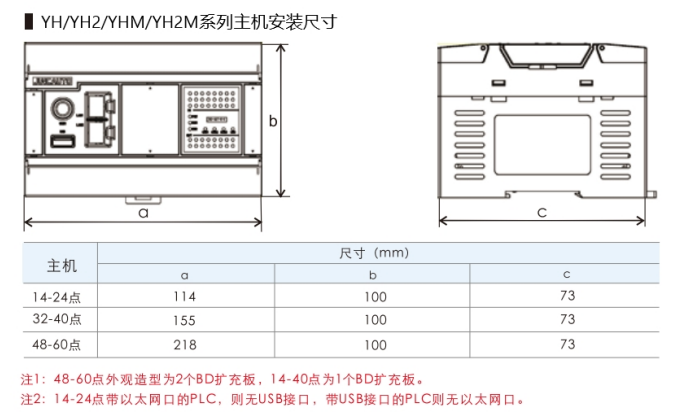

| 尺寸(mm) | 114*100*73 | 114*100*73 | 155*100*73 | 155*100*73 | 218*100*73 | 218*100*73 |
| 防护等级 | IP20 | |||||
| 工作环境温度 | 5-55℃(41-131℉)无结露 | |||||
| 相对湿度 | 5-95% | |||||
| 运输环境温度 | —25-70℃(-13-158°F) | |||||
| 抗振性 | 10M/S2 | |||||
| 说明 | 注：若总线PLC型号为YH2-32T16-E-D， 表示脉冲与总线轴合计16轴， 可由PLC程序自定义轴数。如定义脉冲轴数为2轴， 则总线轴为14轴 | |||||
| 数字量输入扩展 | ||
| 型号 | 功能 | 规格 |
| YSE-8X | 8通道数字量输入 | NPN输人 DC24V供电，无需外接电源供电 输入点ZUI高频率10KHz |
| YSE-16X | 16通道数字量输人 | |
| 数字量输出扩展 | ||
| 型号 | 功能 | 规格 |
| YSE-8YT | 8通道品体管输出 | DC24V供电，无需外接电源供电 R：继电器输出 T：NPN型品体管输出 R响应时间：约10ms T响应时间：约50us R:ZUI大输出电流：ZUI大2A T:ZUI大输出电流：每点0.3A |
| YSE-16YT | 16通道品体管输出 | |
| YSE-16YR | 16通道继电器输出 | |
| YSE-32YT | 32通道品体管输出 | |
| 数字量输入/出扩展 | ||
| 型号 | 功能 | 规格 |
| YSE-8T | 4通道数字量输入，4通道品体管输出 | DC24V供电，无需外接电源供电 NPN输入 输入点ZUI高频率10KHz R：继电器输出 T：NPN型品体管输出 R响应时间：约10ms T响应时间：约50us R:ZUI大输出电流：ZUI大2A T:ZUI大输出电流：每点0.3A |
| YSE-16T | 8通道数字量输入，B通道品体管输出 | |
| YSE-16R | 8通道数字量输入，B通道继电器输出 | |
| YSE-32T | 16通道数字量输入，16通道晶体管输出 | |
| YSE-32R | 16通道数字量输入，16通道继电器输出 | |
| YSE-40T | 24通道数字量输入，16通道品体管输出 | |
| 模拟量输出扩展 | ||
| 型号 | 功能 | 规格 |
| YSE-4AO | 4通道模拟量输出 | 电压范围：-10V~10V电流范围：0-20mA；4-20mA分辨率：12bit |
| YSE-4AOS | 4通道模拟量输出 | 电压范围：0V~10V电流范围：0-20mA：4-20mA分辨率：12bit |
| 模拟量输入/出扩展 | ||
| 型号 | 功能 | 规格 |
| YSE-4AI2AO | 4通道模拟量输人，2通道模拟量输出 | 电压范围：(输入/出：-10V~10V)电流范围：(输入/出：0-20mA：4-20mA)分辨率12bit/12bit |
| YSE-4hAI2AO | 4通道模拟量输人，2通道模拟量输出 | 电压范围：(输入/输出：-10V~10V)电流范围：0-20mA：4-20mA分辨率：16bit/12bit |
| 温度扩展 | ||
| 型号 | 功能 | 规格 |
| YSE-2TCY | 2通道温度输人(通道间有光精隔商] 门.2通道品体管NPN输出 |
支持K型热电偶，测量范围0~900℃，精度1℃ |
| YSE-n2TCY | 2通道温度输人(通道间无光精隔离) ， 2通道品体管NPN输出 |
|
| YSE-2TCY2 | 2通道温座输人(通道间有光耦隔离) ， 2通道品体管NPN输出， 带R 5485 | |
| YSE-4TCY | 4通道温度输人(通道问有光耦隔商) 门， 4通道品体管NPN输出 |
|
| YSE-n4TCY | 4通道温度输人(通道间无光精隔商] ， 4通道昌体管NPN输出 |
|
| YSE-4TCY2 | 4通道温度输人(通道间有光耦隔离) D， 4通道品体管NPN输出， 带RS 485 |
|
| YSE-n4TCY2 | 4通道温度输人(通道间无光精隔离) D， 4通道品体管NPN输出， 带R 5485 |
|
| YSE-8TCY | 8通道温度输人(通道间有光隔离] ， B通道品体管NPN输出 | |
| YSE-8TCY2 | 8通道温座输人(通道间有光耦隔商) ， 8通道品体管NPN输出， 带R 5485 |
|
| YSE-8PT | 8通道温座输人(通道间有光精隔商] | 支持PT100，测量范围-50~300℃，精度1℃ |
| YSE-2TC-A | 2通道温度输人， 2通道SSR固件继电器输出 | 支持PT100/K型热电偶，测量范围ZUI大300℃，精度1℃ |
| 称重扩展 | ||
| 型号 | 功能 | 规格 |
| YSE-2L | 2通道称重输人 | DC24V供电，无需外接电源供电分辨率24位，精度±1% |
| YSE-4L | 4通道称重输入 | DC24V供电，无需外接电源供电分辨率24位，精度±1% |
| 晶闸管输出扩展 | ||
| 型号 | 功能 | 规格 |
| YSE-4S-A | 4通道SSR品闸管输出 | DC24V供电，无需外接电源供电驱动500W以内的交流振动盘 |
| 数字量输入/出扩展 | ||
| 型号 | 功能 | 规格 |
| YCE-8T | 4通道数字量输入，4通道晶体管输出 | DC24V供电，无需外接电源供电 NPN输入 输入点ZUI高频率10Khz T：NPN型品体管输出 T响应时间：约50us T:ZUI大输出电流：每点0.3A |
| YCE-16T | 8通道数字量输入，8通道品体管输出 | |
| 模拟量输入/出扩展 | ||
| 型号 | 功能 | 规格 |
| YCE-4AI2AO | 4通道模拟量输入，2通道模拟量输出 | 电压范围：(输人：0~10V，输出：0~10V)电流范围：0-20mA：4-20mA分辨率：12bit |
| 称重温度扩展 | ||
| 型号 | 功能 | |
| YCE-2L2T-D | 2路温度采集输人支持PT100/热电偶， 具有PID自整定， 测量范围200℃， 精度误差1℃ 2路称重采集输人，精度误差±0.1g 2路3V直流电机正反向控制输出 4路PWM输出(驱动直流振动盘) ， IMax-10A， 配卡槽 |
|
| 称重温度扩展 | ||
| 型号 | 功能 | |
| YCE-2L2T-A | 2路温度采集输人支持PT100/热电偶， 具有PID自整定， 测量范围200℃， 精度误差1℃ 2路称重采集输人，精度误差±0.1g 2路3V直流电机正反内控制输出 4路55R固态输出(驱动交流振动盘) |
|
