DIAView SCADA工业组态软件

DIAView SCADA工业组态软件

台达DIAView SCADA (Supervisory Control And Data Acquisition) 工业组态软件是一套具有实时系统监控、数据撷取和分析功能的自动化管理系统,可协助管理者采集整厂的数据及规划产线可视化的管理接口,实现远程监控、系统管理和全厂信息化管理,提工厂整体的利用率及产能,可广泛应用于机械、冶金、水处理、HVAC、包装、供暖、环保监测、纺织、能源、交通、以及智慧建筑等各种领域。

产品特色

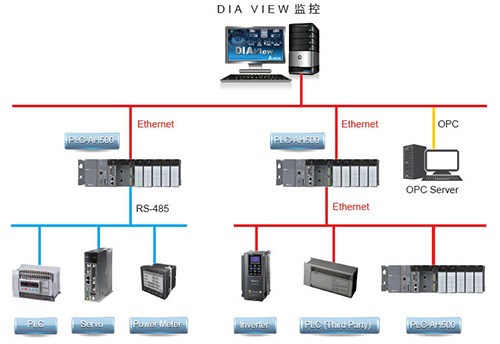

  • 稳定的工业通信设计、与台达PLC连接
  • WPF技术、画面精致
  • 灵活的变数词典、批量的编辑参数
  • 多样的数据工具:报表、曲线、饼图、柱状图
  • 强大有效率的报警管理功能
  • 易学易用的脚本语言 (VBScript)
  • 可靠的用户管理
  • 点数划分:64点、128点、256点、512点、1000点、1500点、3000点、无限点
  • 授权方式:采取硬件授权加密锁
应用领域



HVAC、水处理、集中供暖、电子制造

技术规格

良好的图形展示平台



  1. 图形界面开发是实现监视和控制系统的重要环节, 它是整个项目的核心, 整合系统各种资源以实现项目的功能需求; 它是窗口系统信息实时显示和运行管理人员进行系统操作控制的平台。
    - WPF 技术、画面精致
    - 复合动画、动画逼真
    - 丰富的动画和具有操作事件的智慧图符

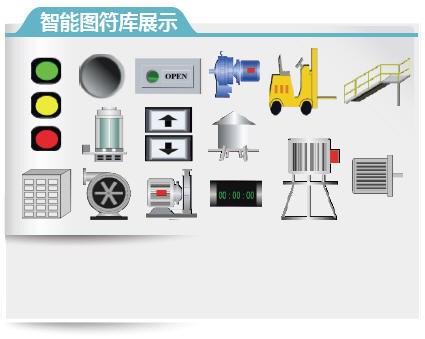

    - 庞大的智能图符库

灵活的变量词典

  1. 变量词典是一个项目中变量的集合, 变量组是对变量进行分组管理的一个单位
    - 支持变量增加、删除、修改和查询操作
    - 支持变量组对变量的分类和整理操作
    - 变量管理采用树形结构、无极分组
    - 批量编辑变量、开发效率

多样的数据展示工具

  1. - Micro soft Office Excel编辑接口
    - 可任意绘制各种格式的报表
    - 模板功能、可自定义模板
    - 报表导入和导出功能
    - Ethernet 批量编辑变数、提高开发效率

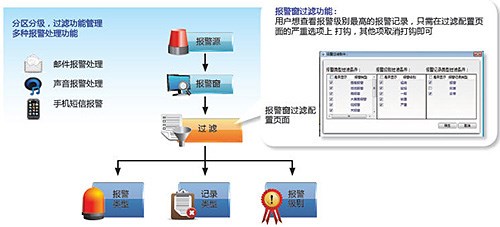

强大的报警管理



  1. 报警是对系统相关变量数据超出警戒值时的一种提示,以达到对生产过程中危险的预警和设备故障的预防作用,报警在工业自动化控制系统中对系统起着无可替代的作用。

易学易用的脚本语(VBScrip)

  1. 脚本语言采用VBScript 。由网页浏览器解释执行,不需要增大服务器的负担 采用可视化程序设计、提供智能感知,自动提示、语法检查、错误提示。
    - 代码读写
    - 支持中文代码
    - 三种脚本索引功能
    - 默认值的读写功能
    - 代码不区分大小写
    - 精确定位错误脚本代码

高效的配方管理

  1. 食品、制药等行业中往往要求按照不同的配方生产不同的产品,SCADA 中将常用工程变量的不同配置作为配方,加强工程配置速度和准确度。

可靠的用户管理

  1. 用户管理包括:登录、注销、修改密码、用户管理。
    - 系统管理员可以对所有进·行操作,可以对所有用户进行管理。
    - 管理员可以增删用户和修改用户信息。
    - 操作员对指定进行管理。
