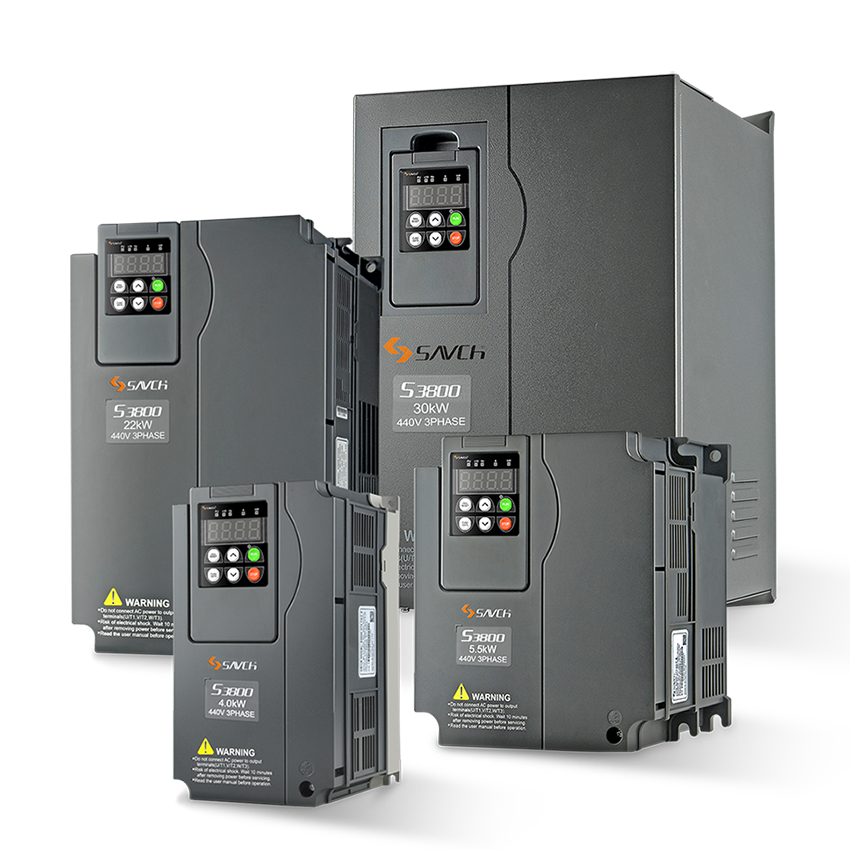

矢量型(IM)(S3800)

矢量型(IM)(S3800)

多用途/重载型/双重额定 额定电压: 440V三相 功率范围: 1.5kW ~ 200kW 输出频率范围:0.1Hz~500Hz

S3800 系列产品属SANCH 研发设计团队2013 年推出的设计,, 再度诠释了SAVCH 对于自动化智能应用的深刻理解。

令人赞叹的精湛性能,备受业界推崇的制造工艺,品质结合,令每一处设计细节,彰显SANCH 人的用心程度。



■ 提高控制性

●对应带速度传感器矢量控制、无速度传感器矢量控制、动态转矩矢量控制、V/f 控制和多种控制。

● 增强电流响应、速度响应的功能(矢量控制)。

● 增强过载能力。

  HD(Heavy duty) 规格200-3 秒/150-60 秒:适用于一般用途。

  ND(Normal duty) 规格120-60 秒:适用于风扇和泵等用途。



■ 双重额定规格

●可通过参数简单设定重载/ 轻载额定规格。

●此一机两用可根据用途匹配选用, 减少客户库存。



■ 广泛用途

● 应用广泛的多种功能。例:制动晶体管破损检测功能、制动信号的加强、配置比率运转功能。

● 加强了制动电路内置机型功率。

● 配合PG卡使用, 具有伺服锁定功能。



■ 环保性能

● 遵循RoHS指令。

● 环保性能。



■ 在通用变频器上配备了高端矢量控制

[高精度的定位控制]

● 带速度传感器矢量控制

● 适合使用胶版印刷机等需要高精度定位控制的用途

   速度控制范围: 1:1500

   速度响应: 100Hz

   速度控制度 ±0.01

   电流响应: 500Hz

   转矩精度: ±10

   *选配件卡另行购买。

   *上述规格根据使用环境、条件的不同,有时也会有所不同。



[增强本公司独有的动态转矩矢量控制性能]

● 动态转矩矢量控制是本公司独有的先进技术。

在动态转矩矢量控制中,充分考虑到电机主电路装置的电压误差,配备了电机常数整定和新式磁通监测,从而即使在低速0.3Hz时,也可实现高启动转矩200。



[过载能力]

● 与本公司以往的产品相比,通过延长过载的额定时间,实现了短时间内的加减速功能,加强了切削机械、搬运机械的工作效率。

● 过载能力: 200-3秒/150-60秒

● 标准产品有2种规格。

   HD (Heavy Duty) 过载:200-3秒/150-60秒 用于重负荷

   ND(Normal Duty) 过载:120-60秒 用于轻负荷



[增大内置制动电路机型的功率]

● 在22kW及以下机型中内置制动电路作为标配,适用于对再生负荷用途更多的上下搬运等装置。



[冲击负荷对应能力]

● 将电机转速的变化控制在范围内可达180ms响应调整。



[快捷的运转指令响应性能]

● 进一步运转指令端子的响应,可达4ms就响应输出,适合重复运转较多的操作用途。



[体现通用电机的性能]

● 无速度传感器矢量控制

● 适合用于冲压机械等需要瞬时高转矩、迅速电流响应的用途。

   速度控制范围: 1:200

   速度响应: 20Hz

   速度控制精度: ±0.5

   电流响应: 500Hz

   转矩精度: ±10



■ 用途广泛

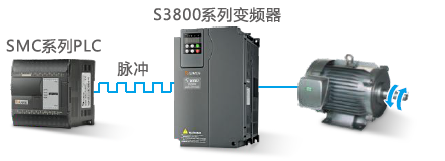

[具有利于速度指令工作的功能]

● 将脉冲列输入功能作为标准配置

● 可通过用脉冲发生器等输入脉冲列(单相脉冲+指令符号)来发出速度控制指令。

   (脉冲输入100kHz)

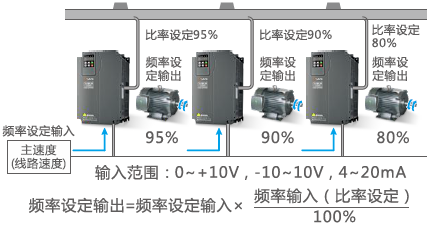

[配置比率运转]

● 该功能适用于调整数台搬运机系统。

   相对于主速度,可以对几个从动轴的频率指令比率进行简单设定,自动调整有负载变化的搬运机的搬运速度。

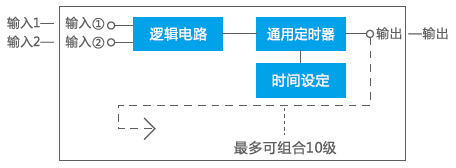

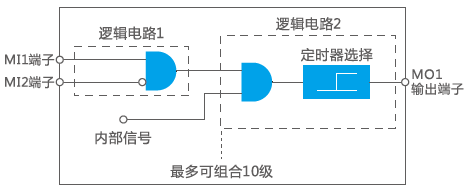

[变频器主机具有用户逻辑接口功能]

● 通过参数设定可以简便地完成逻辑输入输出。实现了周围电路的简化。


具有2个输入、1个输出、逻辑运算、定时功能,可实现10级的I/F变更。

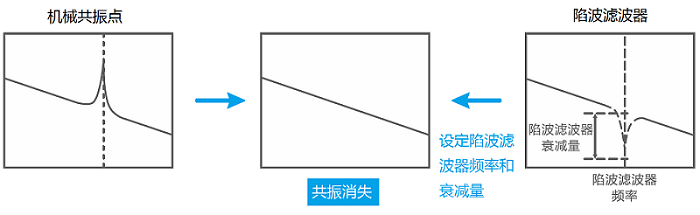

[通过陷波滤波器降低机械振动]

● 通过设定共振频率和衰减量,可以抑制机械振动。

 企业微信截图_1665543624732 - 副本.png

[防止物品滑落的功能]

● 在上下搬运等过程中,制动信号的准确性。

   通过把转矩值加入到以往在输出制动信号时监视的电流值、频率中,可以简便地调整制动时序。



[功能丰富、用途广泛]

● 模拟输入:具有2个电压输入端子(带极性)和1个电流输入端子

● 有少水量停止功能(水量少时,在停止前可加压运转)

● 曲线V/f模式3点

● 具有模拟故障输出功能

● 可选择至第4电机

● S形加减速范围设定

● PID反馈断线检测

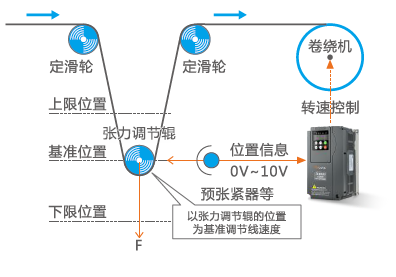

[卷绕控制的张力控制功能]

● 对比目标值和反馈值,在基准速度中加上或减去PID运算结果。

   因为可以对PID演算部分的增益(比例带)进行低(宽)设定,所以,就可以应用到速度控制等需要快速反应的自动控制系统中了。


■ 网络支持

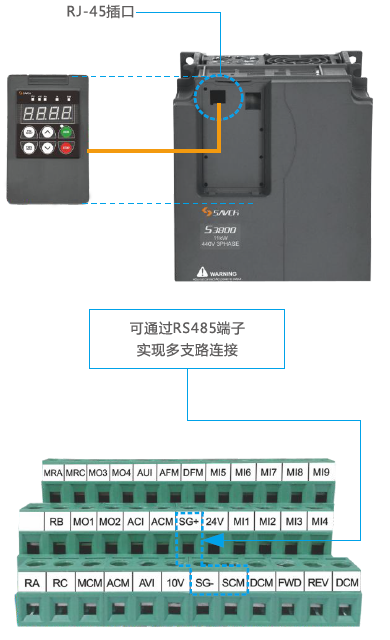

[标准配置RS-485 通信(端子台)]

● 除与操作面板共用的接口(RJ-45插口)之外,还标准配置了RS485端子。

● 采用端子连接,可以很方便地实现多支路连接。


■ 制动电路功能

[万无一失的制动电路功能]

● 监视制动晶体管的动作,对制动电阻器进行

   检测到制动晶体管异常时,输出专用信号。

   通过将切断输入电源的电路设置在变频器外部,即可根据该信号。



■ 环保性能

[符合ROHS指令]

● 按照欧洲ROHS指令对有害物质进行管控。

● 6种有害物质:铅、汞、镉、六价铬、多溴联苯(PBB)、多溴联苯醚(PBDE)。

● 部分机型的零件除外。

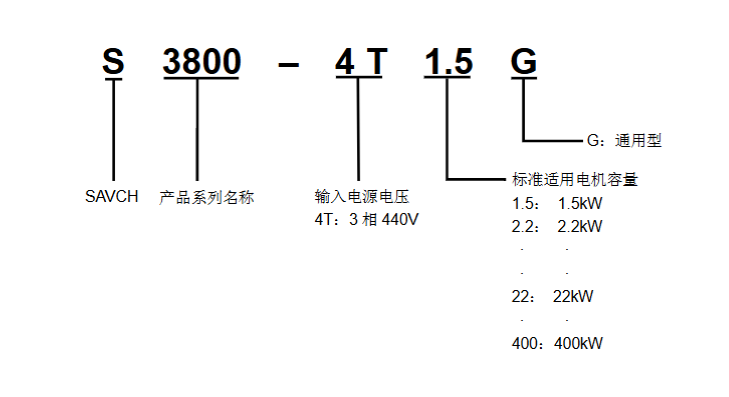

■ 产品规格

S3800
项目   详情规格
输出频率 调整 高输出频率 25~500Hz(ND规格高输出频率120Hz)
(无传感器矢量控制高输出频率120Hz)
(带传感器V/f控制、带传感器矢量控制高输出频率200Hz)(高频专用型高输出频率1600Hz)

基准频率 25~500Hz(高输出频率联动)
启动频率 0.1~60.0Hz(无传感器天量控制时,带传感器矢量控制时是0.0Hz)
载波频率 075-16kHz(HD规格:15-45kWND规格:5.5-18.5w)0.75~10kHz(HD规格:55~200kW,ND规格:22~45kW)0.75~6kHz(ND规格:55-400kW)
注意:为了变频器的使用时长,根据环境温度及输出电流的状况,有时载波频率自动降低(可以取消自动降低功能)
输出频率精度 模拟设定:高输出频率的土0.2以下(2510“C)操作面板设定:高输出频率的+0.01以下(-10+50C)
设定分辨率 模拟设定:高输出频率的1/3000(AUI输入为1/1500)操作面板设定:0.01Hz(99.99Hz以下),01H(100.0500.0Hz)通讯运转:输出频率的1/20000或0.01Hz(固定)
带传感器V/f控制、带传感器动态转矩矢量控制 速度控制范围 1:100(低速度:基准速度、4P、15~1500r/min )1:2(恒转矩区域: 恒输出区域 )
速度控制精度 模拟设定:高输出频率的0.2以下(25+10C)数字设定:高输出频率的0.01以下(-10~+50C)
无传感器矢量控制 速度控制范围 1:200(低速度:基准速度、4P、751500r/min )1:2(恒转矩区域:恒输出区域)
速度控制精度 模拟设定: 基本速度的0.5以下( 2510C)数字设定:某本速度的+0.5以下(-10+50C)
带传感器矢量控制 速度控制范围
速度控制精度 模拟设定:高输出频率的0.2以下(2510C)数字设定:高输出频率的+0.01以下(-10~+50C)
项目 详情规格
加速、减速时间 0.00~6000s,直线加减速/S曲线加减速/曲线加减速,可以进行4种类型的加减速时间切换
停止控制 停止频率持续远转、自由运转停止、强制停止(STOP )直流制动:开始频率(~60.0Hz),时间(~30.0s)、动作值(~100)速度零控制(带传感器矢量控制时)

瞬间停电时再启动 停电时报警、重新上电时报警、减速停止后报警继续运行从重新上电时的速度查找的引入开始重新启动
转矩控制 转矩限制值土±300·第1/第2转矩限制值、模拟转矩限制值
控制功能 模拟量输入调整(增益、偏置、说波 、频率限制( 上限、下限频率)、偏置频率、跳跃频率、点动运转、冷却风康ON-OFF控制、通用DI、通用DO、通用AO、运转方向限制过载回避控制、过压失速防止控制、PID控制、PID张力辐控制,自学习( 运转模式:电机空戟,不连接机械传动部分]轻故障、重启、指令信号丢失检测
数字输入功 正向运行、停止指令、反向运行、停止指令、多段速频率选择、加减速选择、自锁选择、自由运行指令、报警(异常)复位、外部报警、J0G运行、频率设定2/1、电机选择1-4、转矩限制2/转矩限制1、UP指令、DOWN指令、编铜许可指令、PID控制取消、正动作/反动作切换、与锁、转矩限制取消、通讯运行选择、通用DL、强制停止、PID积分器、微分器复位、PID积分器保持、外部端子指令控制/操作面板指令控制切换、脉冲输入、脉冲符号、定线速控制取消、定线速控制频率存储、商用运行中输入、下垂选择、伺服锁定指令、PG报警取消、用户时序取消、用户时序定时器全部清零
品体管输出功能 运转中、频率到达1/3、频率监测(3点),低电压停止、转矩极性检测、变频器输出限制中,瞬间停电后通电动作中、电机过载从报、操作面板运转中、运转准备中、AX端子功能( 用于伺服驱动器输入侧的电磁接触器]、但服驱动器输出限制(带有还迟],冷却风扇ON-OFF控制、重试启动中、通用DO,散热片过热预报、寿命预报指令信号丢失检测、伺服驱动器运行中、过裁回遗控制中、电流检测(3点)、低电流检测、PID报警输出、PID控制、PID量少水停止中、低转矩检测、热敏电阳检测、制动器信号、ACI端子断线检测、非零速运转中、速度-致、PG异常检测、维护计时、轻故障、故障报警输出、浏车届体管异常、磁极位置检测结束
模拟、脉冲输出 端子AFM: 选择信号以直流电压(DCO10V)或直流电流(DC4~20mA)输出蜗子DFM:选择信号以脉冲(脉冲25~6000p/s、平均电压输出(0~10V))输出c选择信号>输出频率(指令值、推算值,检测值)、输出电流、输出电压、输出转矩,负载率、消耗功率、PID反馈值,速度检测值/速度推算值、直流母线电压、通用AO、电机输出功率、模拟输出测试、PID指令值、PID输出值
运转、停止 速度监测(设定频率、输出频率、电机运转速度、负载运转速度、运行速度、百分号显示速度)输出电流、输出电压转矩换算值、消耗功率、PID指令值、PID反馈值、PID输出值、负载率、电机输出、转矩电流、磁通量指令、模拟量输入监测、累计电量、变频器累计运转状况、电机累计运转时间、启动次数、I/0检查、节能监测
故障信息 故障记录:保存、显示过去4次的故障代码保持、显示过去4次发生故障时的各种运转状况数据
通讯 RS485通讯端口1(用于连接损作面板)、RS485通讯端口2(端子台)
瞬间停电 发生15ms以上的瞬间停电,变频器将停止动作,选择瞬间停电再次启动,在设定的瞬间停电在启动允许时间内重新上电,变频器将再次启动。
[标准规格]用于重过载HD( Heavy Duty) 规格(1.5~400kW)
项目 规格
型号(S3800-4T***G) 1.5 2.2 4 5.5 7.5 11 15 18.5 22 30 37 45 55

适用标准电机[kW]         ( 颜定输出 ) 1.2 2.2 3.7 5.5 7.5 11 15 18.5 22 30 37 45 55
额定输出 额定功率[kVA](1) 2.8 4.1 6.8 10 14 18 24 29 34 45 57 69 85

电压[V] 3相380~480V(带AVR功能)
额定电流[A] 4 5.5 9 13.5 18.5 24.5 32 39 45 60 75 91 112
过载额定电流 150%-1min,200百分之3.0s
输入电源 电压、频率 380-480V,50Hz/60Hz
电压、频率容志鹃变动 电压:+10~-15%(相间不平衡率2%以内,频率:+5~-5百分之)
所要电源容量(带DCR)[kVAj(*2) 2.1 3.2 5.2 7.4 10 15 20 25 30 40 48 58 71
额定输入电流不带DCR)[A 5.9 8.2 13 17.3 32.2 33 43.8 52.3 60.6
额定输入电流(带DCR)[A] 62 76 91 105
制动 制动转矩[%] 100 20 10~15
刹车品体管 标准内置
尖内置刹车电阻器 5s
制动时间[s]
使用率[百分号ED] 5 3 2
直流电抗器(DCR) 选配件(*3) 选配件(*3)
保护构造 IP20封闭型 IP00
冷却方式 自冷 风扇冷却
[标准规格]用于重过载HD( Heavy Duty) 规格(1.5~400kW)
项目 规格
型号(S3800-4T***G) 75 90 110 132 160 200 220 280 315 355 400
适用标准电机[kW]         ( 颜定输出 ) 75 90 110 132 160 200 220 280 315 335 400
额定输出 额定功率[kVA](1) 114 134 160 192 231 287 316 396 445 495 563
电压[V] 3相380~480V(带AVR功能)
额定电流[A] 150 176 210 253 304 377 415 520 585 650 740
过载额定电流 150%-1min,200%3.0s
输入电源 电压、频率 380-480V,50Hz/60Hz
电压、频率容志鹃变动 电压:+10~-15%(相间不平衡率2%以内,频率:+5~-5%)
所要电源容量(带DCR)[kVAj(*2) 96 114 140 165 199 248 271 347 388 436 489
额定输入电流不带DCR)[A
额定输入电流(带DCR)[A] 140 160 210 238 286 357 390 500 559 628 705
制动 制动转矩[%] 10~15
刹车品体管
尖内置刹车电阻器
制动时间[s]
使用率[百分号ED]
直流电抗器(DCR) 选配件(*3)
保护构造 IP00
冷却方式 风扇冷却
[标准规格]用于轻过载HD( Heavy Duty) 规格(5.5~400kW)
项目 规格
型号(S3800-4T***G) 5.5 7.5 11 15 18.5 22 30 37 45 55

适用标准电机[kW]         ( 颜定输出 ) 7.5 11 15 18.5 22 30 37 45 55 75
额定输出 额定功率[kVA](1) 12 17 22 28 33 45 57 69 85 114

电压[V] 3相380~480V(带AVR功能)
额定电流[A] 16.5 23 30.5 37 45 60 75 91 112 150
过载额定电流 120%-1min
输入电源 电压、频率 380-480V,50Hz/60Hz
电压、频率容志鹃变动 电压:+10~-15%(相间不平衡率2%以内,频率:+5~-5%)
所要电源容量(带DCR)[kVAj(*2) 10 15 20 25 30 40 48 58 71 96
额定输入电流不带DCR)[A 23.2 33 43.8 52.3 60.6 77.9
额定输入电流(带DCR)[A] 76 91 105 140
制动 制动转矩[%] 70 15 7~12
刹车品体管 标准内置
尖内置刹车电阻器
制动时间[s]
使用率[百分号ED]
直流电抗器(DCR) 选配件(*3) 选配件(*3)
保护构造 IP20封闭型 IP00
冷却方式 风扇冷却
[标准规格]用于轻过载ND( Heavy Duty) 规格(5.5~400kW)
项目 规格
型号(S3800-4T***G) 75 90 110 132 160 200 220 280 315 355 400
适用标准电机[kW]         ( 颜定输出 ) 90 110 132 160 200 220 280 355 400 450 500
额定输出 额定功率[kVA](1) 134 160 192 231 287 316 396 495 563 640 731
电压[V] 3相380~480V(带AVR功能)
额定电流[A] 176 210 253 304 377 415 520 650 740 840 960
过载额定电流 120%-1min
输入电源 电压、频率 380-480V,50Hz/60Hz
电压、频率容志鹃变动 电压:+10~-15%(相间不平衡率2%以内,频率:+5~-5%)
所要电源容量(带DCR)[kVAj(*2) 114 140 165 199 248 271 347 436 489 547 611
额定输入电流不带DCR)[A
额定输入电流(带DCR)[A] 160 210 240 286 357 390 500 628 705 789 881
制动 制动转矩[%] 7~12
刹车品体管
尖内置刹车电阻器
制动时间[s]
使用率[百分号ED]
直流电抗器(DCR) 选配件(*3)
保护构造 IP00
冷却方式 风扇冷却

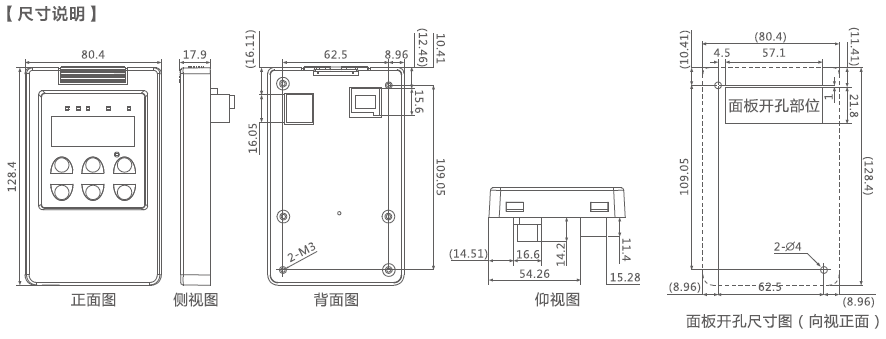

 操作面板尺寸

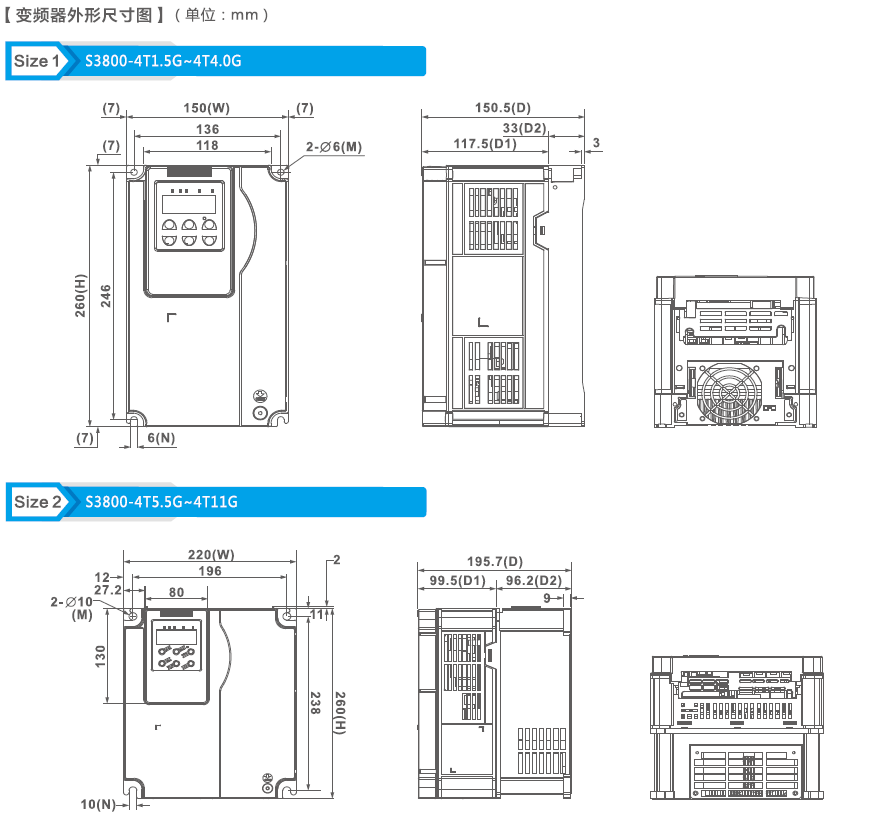

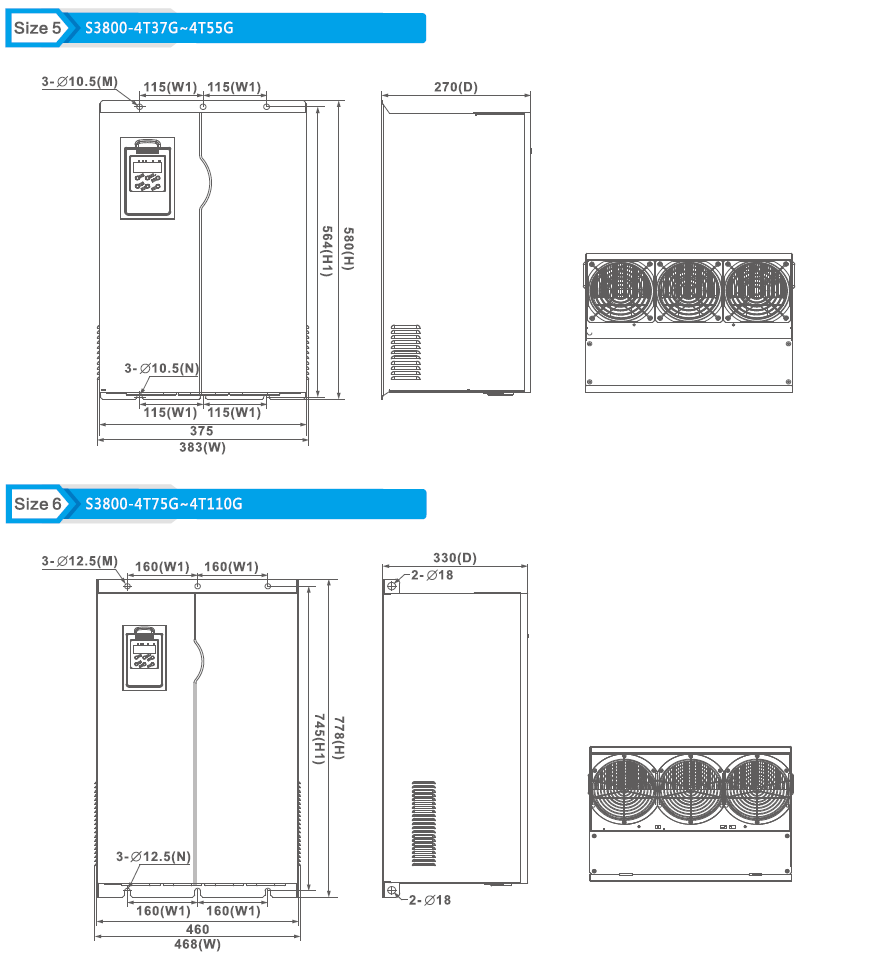

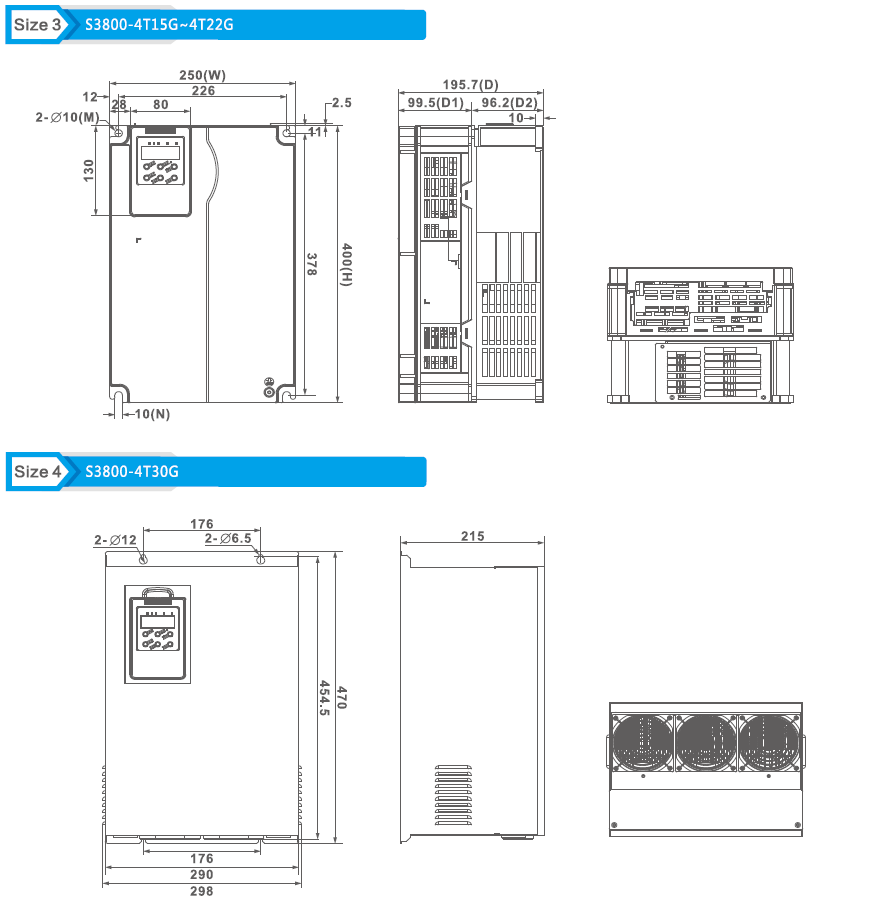

 变频器尺寸

变频器尺寸表
规格 W W1 H H1 D D1 D2 M N
S3800-4T1.5G 150 136 160 238 150.5 117.5 33 2*∅6 6

S3800-4T2.2G
S3800-4T4.0G
S3800-4T5.5G 220 196 260 238 195.7 99.5 96.5 2*∅10 10

S3800-4T7.5G
S3800-4T11G
S3800-4T15G 250 226 400 378 195.7 99.5 96.5 2*∅10 10
S3800-4T18.5G
S3800-4T22G
S3800-4T30G 298 176 470 454.5 215 3*6.5 6.5
S3800-4T37G 383 115 580 564 270 3*∅10.5 10.5
S3800-4T45G
S3800-4T55G
S3800-4T75G 468 160 778 745 330 3*∅12.5 12.5
S3800-4T90G
S3800-4T110G




 主回路端子、接地端子的配线




刹车电阻选用一览表
电压 使用马达 全在输出扭矩N`m 推荐电阻规格 推荐制动单元型号 电阻用量 制动转矩10%ED% 最小电阻值
HP KW 数量
440V系列 2 1.5 8.31 RXHG-300W-400R-J(300W+400Ω) × 1 125 190Ω
3 2.2 12.19 RXHG-300W-250R-J(300W250Ω) × 1 125 145Ω
5 4 20.49 RXHG-400W-150R-J(400W150Ω) × 1 125 95Ω
7.5 5.5 30.46 RXHG-500kW-100R-J(500W100Ω) × 1 125 60Ω
10 7.5 41.54 RXHG-1kW-75R-J(1000W75Ω) × 1 125 50Ω
15 11 60.93 RXHG-1kW-50R-J(1000W50Ω) × 1 125 40Ω
20 15 83.09 RXHG-1.5kW-40R-J(1500W40Ω) × 1 100 40Ω
25 18.5 102.47 BRU-4.8kW-32R-J(4800W32Ω) × 1 100 32Ω
30 22 121.86 BRU-4.8kW-27R2-J(4800W27.2Ω) × 1 100 27.2Ω
40 30 166.17 BRU-6kW-20R-J(6000W20Ω) DBU-4030 1 100 20Ω
1
50 37 204.94 BRU-9.6kW-13R6-J(9600W13.6Ω) DBU-4045 1 100 13.6Ω
1
60 45 249.26 BRU-9.6kW-13R6-J(9600W13.6Ω) DBU-4045 1 100 13.6Ω
1
75 55 304.65 BRU-9.6kW-13R6-J(9600W13.6Ω) DBU-4045 1 100 13.6Ω
2(并联)
100 75 415.43 PRU-9.6kW-13R6-J(9600W13.6Ω) DBU-4045 2(并联) 100 6.8Ω
2(并联)
120 90 498.51 PRU-9.6kW-13R6-J(9600W13.6Ω) DBU-4045 2(并联) 100 6.8Ω
2(并联)
150 110 609.29 PRU-9.6kW-13R6-J(9600W13.6Ω) DBU-4220 2(并联) 100 6.8Ω
1
180 132 731.15 PRU-30kW-4R0-J(30000W4Ω) DBU-4220 1 100
1
215 160 886.24 PRU-30kW-4R0-J(30000W4Ω) DBU-4220 1 100
1
270 200 1107.08 PRU-30kW-4R0-J(30000W4Ω) DBU-4220 1 100
1
300 220 1218.58 PRU-30kW-4R0-J(30000W4Ω) DBU-4220 1 100
1
380 280 1550.92 PRU-60kW-2R0-J(60000W2Ω) DBU-4300 1 100
1
420 315 1744.79 PRU-60kW-2R0-J(60000W2Ω) DBU-4220 1 100
2(并联)
470 355 1938.65 PRU-40kW-3R0-J(40000W3Ω) DBU-4220 2(并联) 100 1.5Ω
2(并联)
540 400 2215.6 PRU-40kW-3R0-J(40000W3Ω) DBU-4220 2(并联) 100 1.5Ω
2(并联)
