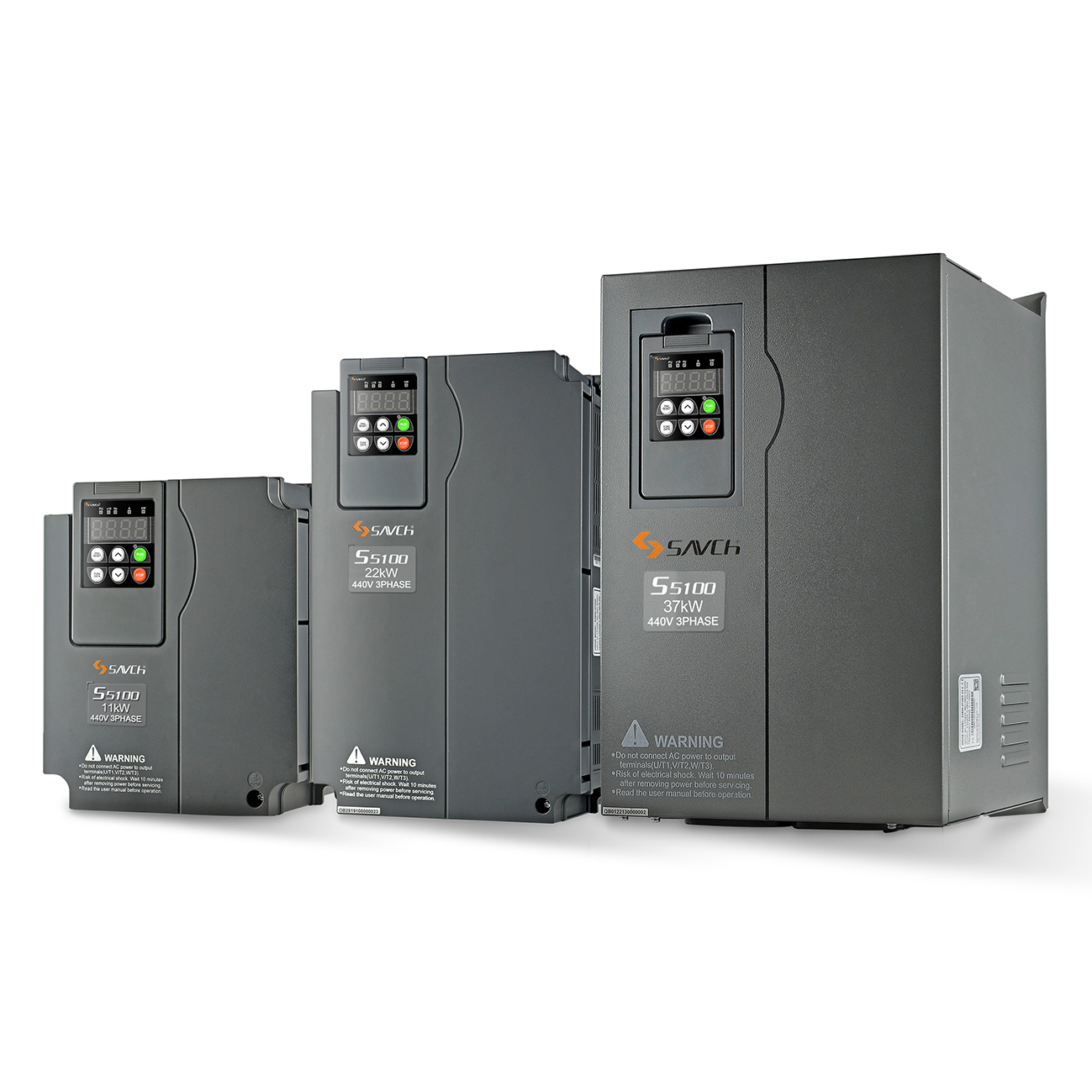

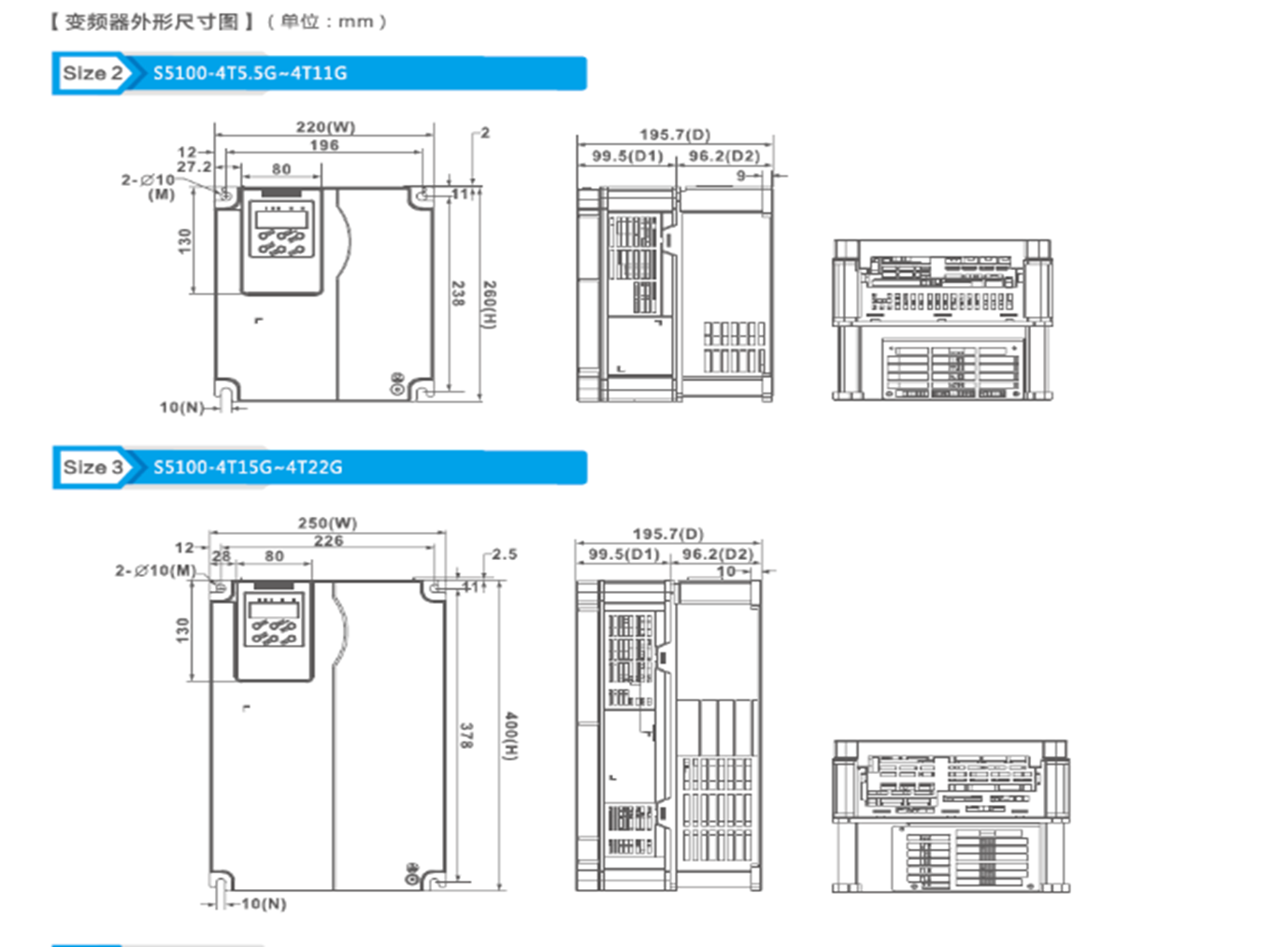

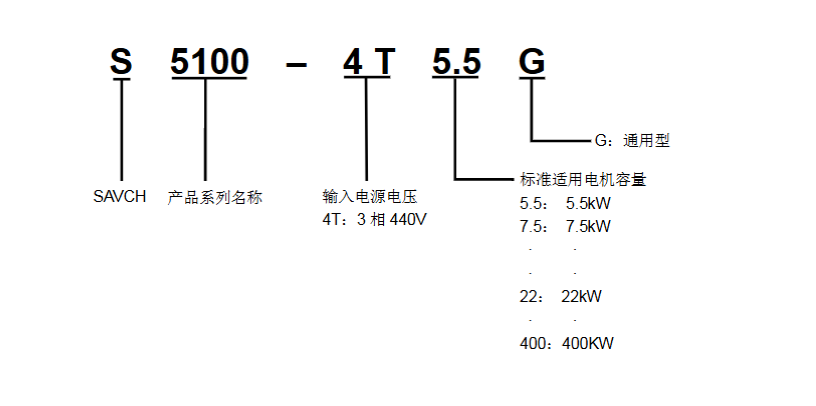

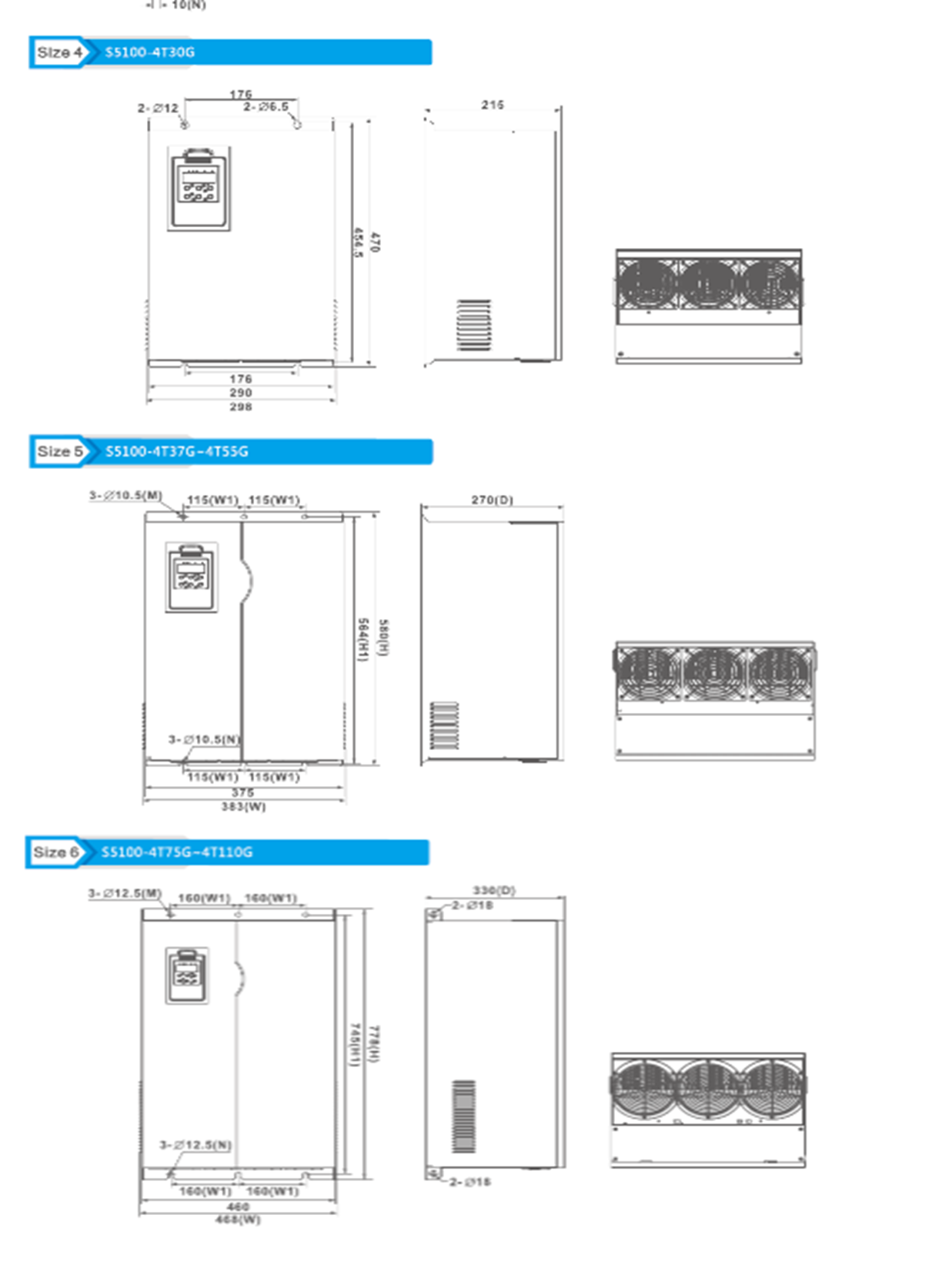

矢量型(PM)(S5100)

矢量型(PM)(S5100)

额定电压:440V 三相

功率范围:5.5kW ~ 200kW

输出频率范围:0.1Hz~500Hz



S5100系列是基于欧州先进技术平台,采用全新一代磁通矢量技术研发的交流永磁同步电机驱动器。可以控制以下三种结构的电机。


由于永磁同步电机转子上安装有永磁铁 ,永磁铁转子的存在 ,无需像交流感应异步电机利用二次电流励磁。

因此大大降低了电机的电磁损耗 ,从而实现节能的绿色使命。



■ 双重额定规格

● 可通过参数简单设定重载/ 轻载额定规格。

● 此一机两用可根据用途匹配选用, 减少客户库存。



■ 同步电机磁极位置检测

● 通过自学习功能完成同步电机磁极初始位置检测, 实现对同步电机的控制。



■ 环保性能

● 遵循RoHS指令。

● 环保性能。

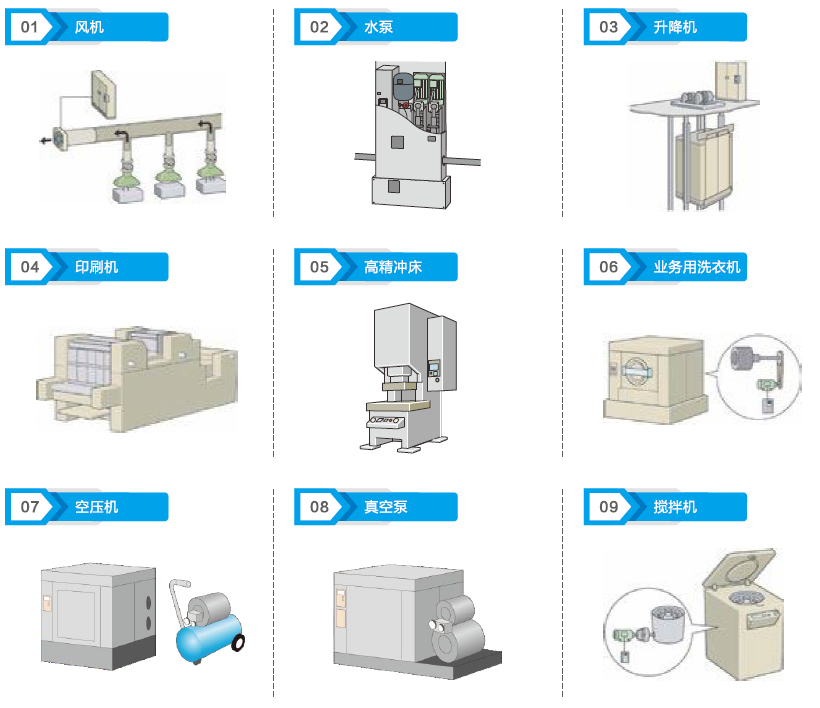

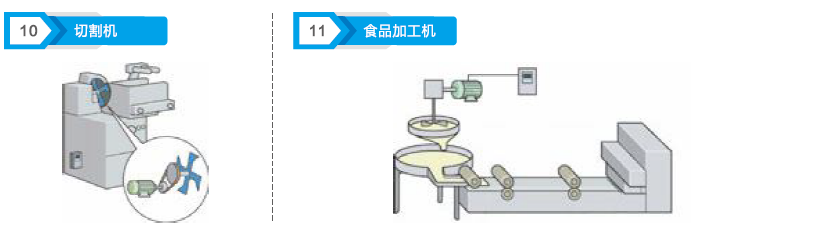

■ 应用案例



■ 环保性能

符合ROHS指令

▶ 按照欧洲ROHS指令对有害物质进行管控。

▶ 6种有害物质:铅、汞、镉、六价铬、多溴联苯(PBB)、多溴联苯醚(PBDE)。

▶ 部分机型的零件除外。



驱动器规格(通用规格)
项目 规格
输入电源 单相220V/三相380V
电压波动范围(-15~+10)50/60Hz
散热方式 强制风冷
控制方式 IGBTPWM正弦波驱动
反馈 17位(标配 )/20位编码器
控制模式 1.位置控制 2.速度控制 3.转矩控制 4.位置/速度模式切换 5.位置/转矩模式切换6.速度/转矩模式切换 7.定位运行模式
位置控制 大输入脉冲频率 差分输入:大500kHz,开集电极输入:大200kHz
指令脉冲输入方式 1.指令脉冲/指令符号 2.正转脉冲/反转脉冲 3.A/B相正交脉冲
指令控制方式 1.外部指令脉冲输入控制 2.内部位置数据控制
电子齿轮 电子齿轮N/M倍(N:1-4194304)/(M:1-4194304)
转矩限制 参数控制(可对正反转分别设定)/外部模拟量转矩控制
速度控制 模拟指令输入 VCL DCO-10V
速度波动范围 ±1r/min以下(负裁变动0~100)
速度范围 1:5000
设定加减速时间 加速时间和减速时间可分别设定,且均有两组,并能进行S字加减速
速度控制方式 外部模拟量输入、参数设定、通信速度指令及指令脉冲频率
转矩限制 参数控制(可对正反转分别设定)/外部模拟量转矩控制
转矩控制 模拟指令输入 VCL DCO-10V
速度限制 参数控制/外部模拟量速度限制
数字输入输出 输入 EI1~EI5 5路输入,功能可通过参数自由配置
输出 编码器脉冲分频输出,A/B/Z差分输出
EOUT1~EOUT33路输出,功能可通过参数自由配置
监视功能 反馈速度,指令速度,指令转矩,电机电流,反馈当前位置,指令当前位置,位置偏差指令脉冲频率,反馈累计脉冲,指令累计脉冲,VREF 输入电压,TREF 输入电压,输入信号,输出信号等
功能( 报警显示 ) 过电流(oc1,oc2)、超速(oS)、过电压(Hv )、存储器故障(dE )、编码器通讯故障(Ec)、过载(oL1,oL2)、主回路电压不足(Lu )、EI重复(ctE)偏差超出(oF)、驱动器过热(AH)等
使用
环境
安装地点 室内(避免阳光直照),无腐蚀雾气(避免油烟、易燃性气体及尘埃)
环境温度 0~50C(若环境温度超出规定范围,请强制周边空气循环 )
存贮温度 —20C-75C
湿度 90 RH以下(无结露)
标高 海拔1000m以下
大气压强 86~106kPa
振动 ≤0.5G

■ 主回路端子、接地端子的配线





刹车电阻选用一览表
电压 使用马达 全在输出扭矩N`m 推荐电阻规格 推荐制动单元型号 电阻用量 制动转矩10 ED z小电阻值
HP KW 数量
440V系列 7.5 5.5 30.46 RXHG-500W-100R-J(500W100Ω) × 1 125 60Ω
10 7.5 41.54 RXHG-1kW-75R-J(1000W75Ω) × 1 125 50Ω
15 11 60.93 RXHG-1kW-50R-J(1000W50Ω) × 1 125 40Ω
20 15 83.09 RXHG-1.5kW-40R-J(1500W40Ω) × 1 125 40Ω
25 18.5 102.47 BRU-4.8kW-32R-J(4800W32Ω) × 1 125 32Ω
30 22 121.86 BRU-4.8kW-27R2-J(4800W27.2Ω) × 1 125 27.2Ω
40 30 166.17 BRU-6kW-20R-J(6000W20Ω) DBU-4030 1 100 20Ω
1
50 37 204.94 BRU-9.6kW-13R6-J(9600W13.6Ω) DBU-4045 1 100 13.6Ω
1
60 45 249.26 BRU-9.6kW-13R6-J(9600W13.6Ω) DBU-4045 1 100 13.6Ω
1
75 55 304.65 BRU-9.6kW-13R6-J(9600W13.6Ω) DBU-4045 1 100 13.6Ω
2(并联)
100 75 415.43 BRU-9.6kW-13R6-J(9600W13.6Ω) DBU-4045 2(并联) 100 6.8Ω
2(并联)
120 90 498.51 BRU-9.6kW-13R6-J(9600W13.6Ω) DBU-4045 2(并联) 100 6.8Ω
2(并联)
150 110 609.29 BRU-9.6kW-13R6-J(9600W13.6Ω) DBU-4220 2(并联) 100 6.8Ω
1
180 132 731.15 PRU-30kW-4R0-J(30000W4Ω) DBU-4220 1 100
1
215 160 886.24 PRU-30kW-4R0-J(30000W4Ω) DBU-4220 1 100
1
270 200 1107.08 PRU-30kW-4R0-J(30000W4Ω) DBU-4220 1 100
1
300 220 1218.58 PRU-30kW-4R0-J(30000W4Ω) DBU-4220 1 100
1
380 280 1550.92 PRU-60kW-2R0-J(60000W2Ω) DBU-4300 1 100
1
420 315 1744.79 PRU-60kW-2R0-J(60000W2Ω) DBU-4220 1 100
2(并联)
470 255 1938.65 PRU-40kW-3R0-J(40000W3Ω) DBU-4220 2(并联) 100 1.5Ω
2(并联)
540 400 2215.6 PRU-40kW-3R0-J(40000W3Ω) DBU-4220 2(并联) 100 1.5Ω
2(并联)

■ 输入/输出交流电抗器和直流电抗器规格
