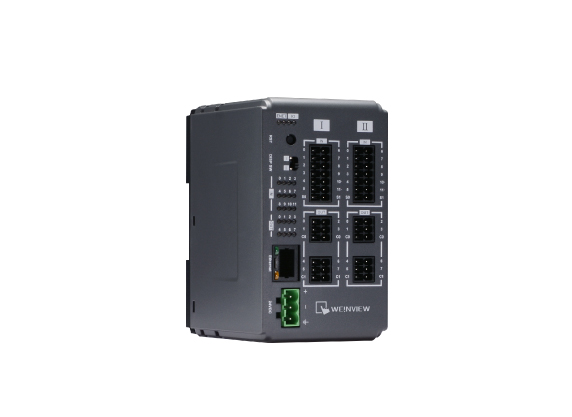

iR-ETN40P
| 通讯接口规格 | 型号 | iR-ETN40P |
| 以太网接口 | 1 | |
| 数据传输率 | 10/100 Mbps | |
| 数据传输媒介 | 4x2双绞铜线，category 3 (10 Mbps),category 5(100 Mbps) |
|
| 站间距离 | 100m(交换器与耦合器之间，或是耦合器与耦合器之间的距离) | |
| 通讯协议 | Modbus TCP Server，EtherNet/IP adapter | |
| TCP/IP联机数 | 8 connections | |
| 网络隔离 | 有 | |
| 数字输出 | 点总数 | 16点 |
| 输出型式 | Source | |
| 输出电压 | 11~28VDC | |
| 输出电流 | 0.5 A/通道(Max 4A) | |
| 反应速度 | OFF->ON:100 μs ON->OFF:600 μs |
|
| 隔离 | 有，光耦隔离 | |
| 高速输出 | 总点数 | 2点 |
| 输出型式 | Source | |
| 输出电压 | 5VDC | |
| 输出电流 | 50mA/通道 | |
| 输出频率 | 40KHz | |
| 隔离 | 有，光耦隔离 | |
| 数字输入 | 总点数 | 24点 |
| 隔离 | 有，光耦隔离 | |
| 一般输入 | 总点数 | 20点 |
| 输入型式 | Sink或Source | |
| 逻辑1电压准位 | 15~28 VDC | |
| 逻辑0电压准位 | 0~5VDC | |
| 反应速度 | OFF->ON:5ms ON->OFF:1ms |
|
| 高速输入 | 总点数 | 4点 |
| 输入型式 | （Sink Input)(PNP)* | |
| 逻辑1电压准位 | 15~28VDC | |
| 逻辑0电压准位 | 0~5VDC | |
| 输出频率 | 20KHz | |
| 扩展模块 | 连接数量 | 依据内部总线电源功耗(请参考电源功耗)可连接16个iR模块 |
| 数字输入点 | 224(含内建24点，可支持248点输入) | |
| 数字输出点 | 112(含内建16点，可支持128点输出) | |
| 模拟输入通道 | 64 | |
| 模拟输出通道 | 64 | |
| 指 示 灯 E N E T | 绿灯 | 设备状态指示 |
| 红灯 | 设备错误指示 | |
| 指示灯IO | 绿灯 | 扩展状态指示 |
| 红灯 | 扩展错误指示 | |

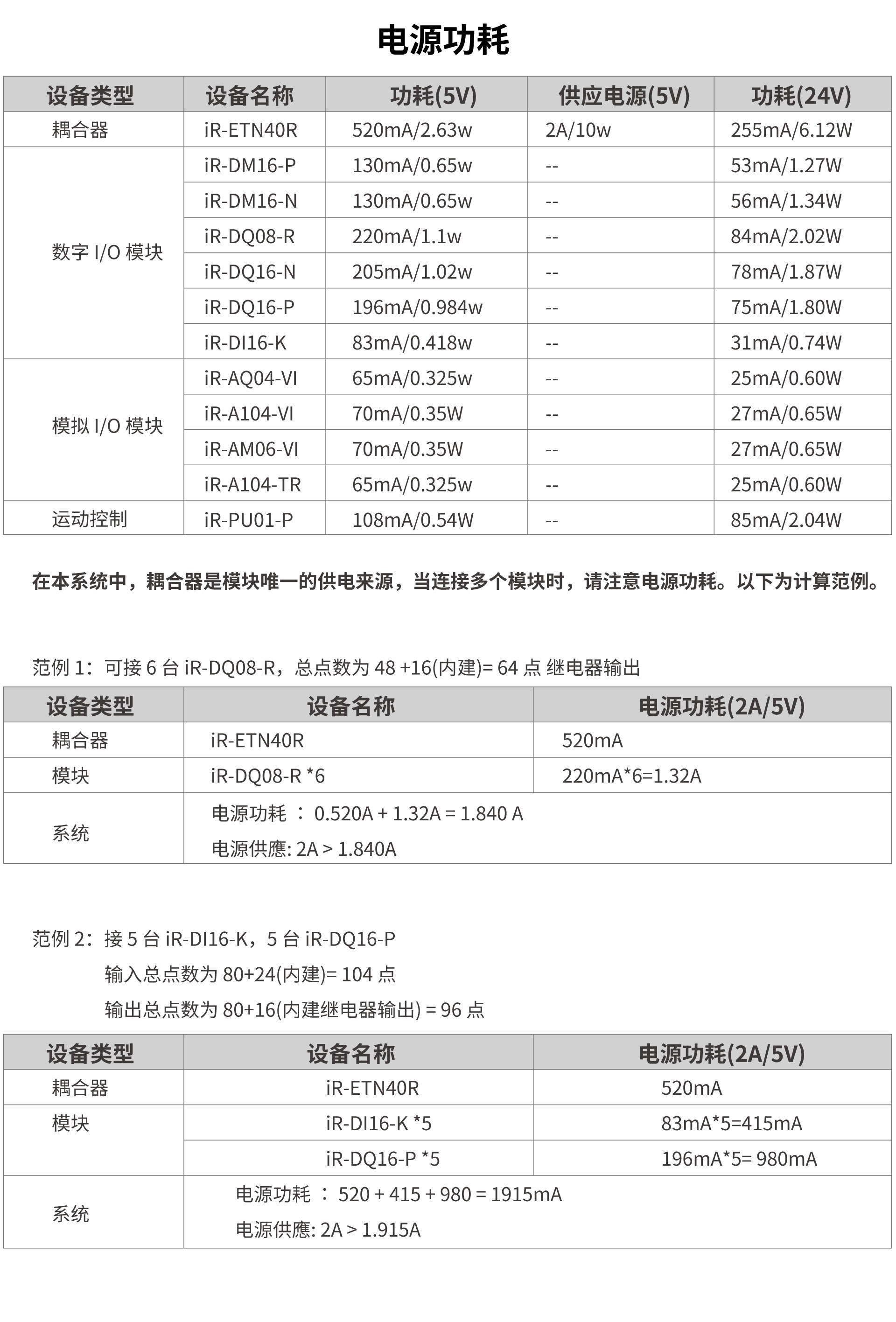

| 电源 | 额定消耗电流 | Nominal 255mA@24VDC Max.540mA@24VDC |
| 内部总线提供电流 | Max.2A@5VDC | |
| 消耗电流 | 520mA@5VDC | |
| 电源隔离 | 有 | |
| 备用保险丝 | ≤1.6A自恢复 式保险丝 | |
| 规格 | PCB涂层 | 有 |
| 外壳材料 | 工业塑料 | |

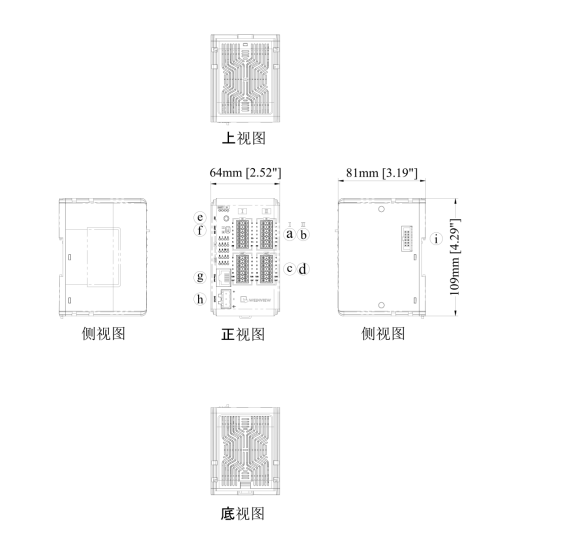

| 外形尺寸WxHxD | 64x109x81 mm | |
| 重量 | 约0.27 kg | |
| 安装方式 | 35 mm铝轨固定 | |
| 操作环境 | 防护等级 | IP20 |
| 储存环境温度 | -20°~70℃(-4°~158°F) | |
| 操作环境温度 | -10°~60℃(14°~140°F) | |
| 适用海拔高度(气压) | 3,000米以下(70.1kPa) | |
| 耐震动 | 10 to 25Hz(X,Y,Z轴向 2G 30分钟） | |
| 认证 | CE | 符合CE认证标准 |
| UL | 选配 |
