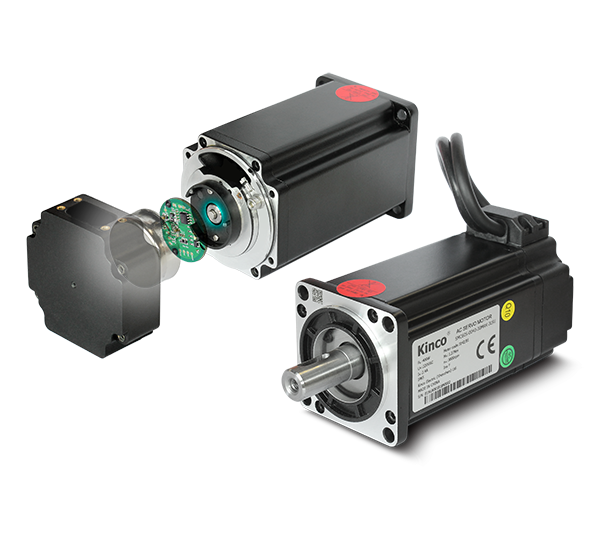

SMC系列伺服电机

SMC系列伺服电机

高性价比，低齿槽转矩

可安装磁电编码器，增量式编码器，光电编码器

标配出线式/国产航插

能效等级2级

SMC系列伺服电机
■ 电机列表1
系列 规格型号 额定功率 额定转矩 额定转速 额定电流 轴径 机身长度（mm）
Pn(W) Tn(Nm) nN(rpm) In(A) （mm） □=A □=B（抱闸电机）
SMC系列(G2)
磁电&光电编码器		 SMC40S-0005-30M□K-5LSU 50 0.16 3000 0.7 8 74.6±1.5 104.6±1.5
SMC40S-0010-30M□K-5LSU 100 0.32 1.4 96.6.6±1.5 126.6±1.5

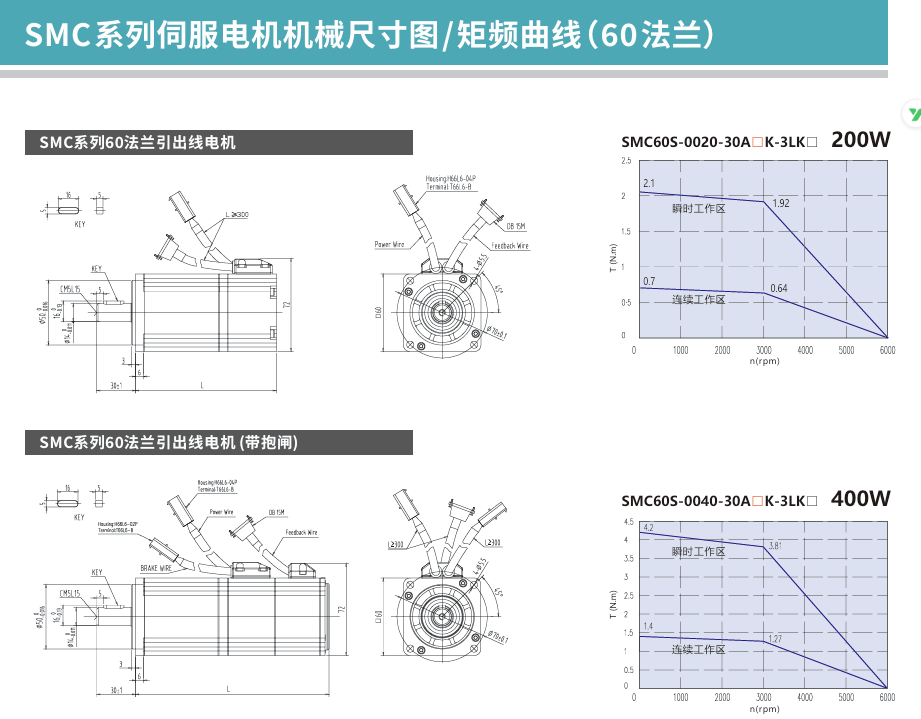

SMC60S-0020-30M□K-5LSU 200 0.64 1.5 14 75±1.5 112.5±1.5
SMC60S-0020-30Q□K-5LSU
SMC60S-0020-30V□K-5LSU 86.5±1.5 122±1.5
SMC60S-0020-30Y□K-5LSU
SMC60S-0040-30M□K-5LSU 400 1.27 2.9 97±1.5 134.5±1.5
SMC60S-0040-30Q□K-5LSU
SMC60S-0040-30V□K-5LSU 108.5±1.5 144.5±1.5
SMC60S-0040-30Y□K-5LSU

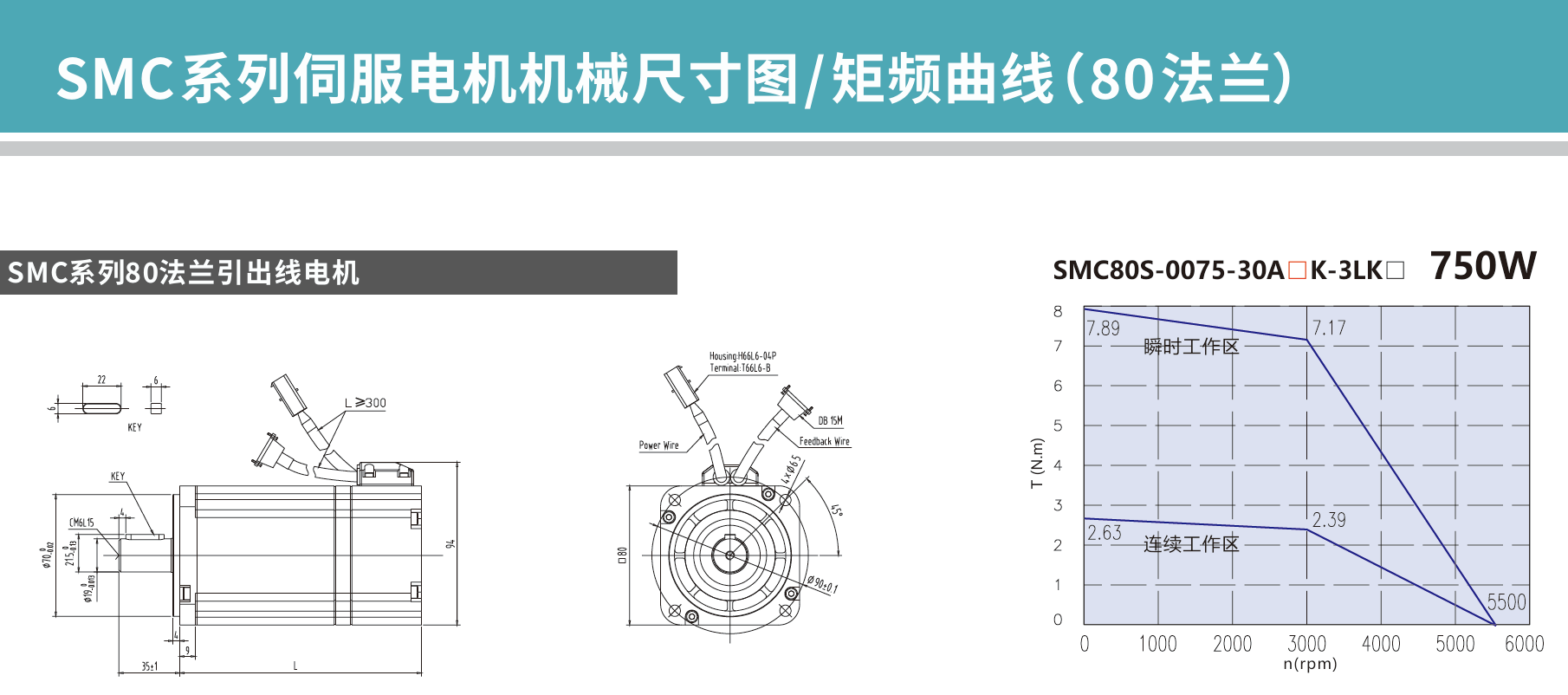

SMC80S-0075-30M□K-5LSU 750 2.39 4 19 106.7±1.5 141±1.5
SMC80S-0075-30Q□K-5LSU
SMC80S-0075-30V□K-5LSU 118.2±1.5 150±1.5
SMC80S-0075-30Y□K-5LSU
注： □ = A ： 电机不带抱闸
               B ： 电机带抱闸


■ 电机列表2
系列 规格型号 额定功率Pn（W) 额定转矩Tn(Nm) 额定转速Nn(rpm) 额定电流In(A) 轴径（mm) 机身长度(mm)
□=A □=B（抱闸电机）
SMC系列(G1)
磁电编码器		 SMC60S-0020-30M□K-3LSU 200 0.64   1.4 14 91±1.5 121±1.5
SMC60S-0040-30M□K-3LSU 400 1.27 2.4 117±1.5 147±1.5
SMC80S-0075-30M□K-3LSU 750 2.39 3.8 19 128.5±1.5 158±1.5
SMC130D-0100-20G□K-4LKP  1000 4.8 2000 4.4 22 143±1.5 204±1.5
SMC130D-0100-20G□K-4HKP  1000 2.27
SMC130D-0150-20G□K-4LKP  1500 7.2 6.8 159±1.5 220±1.5
SMC130D-0150-20G□K-4HKP  1500 7.2 4.5
SMC130D-0200-20G□K-4LKP  2000 9.6 8.8 179±1.5 240±1.5
SMC130D-0200-20G□K-4HKP  2000 9.6 6.2
SMC130D-0300-20G□K-4HKP  3000 14.3 6.7 219±1.5 280±1.5
   备注：□=A--无抱闸
                  =B--抱闸


■ 电机列表3
系列 规格型号 额定功率Pn（W) 额定转矩Tn(Nm) 额定转速Nn(rpm) 额定电流In(A) 轴径（mm) 机身长度(mm)
□=A □=B（抱闸电机）
SMC系列(G1)
增量式编码器		 SMC60S-0020-30A□K-3LK□ 200 0.64 3000 1.4 14 109±1.5 150±1.5
SMC60S-0040-30A□K-3LK□ 400 1.27 2.4 135±1.5 176±1.5
SMC80S-0075-30A□K-3LK□ 750 2.39 3.8 19 139±1.5 182±1.5
SMC130D-0100-20A□K-4LKP 1000 4.8 2000 4.4 22 143±1.5 204±1.5
SMC130D-0150-20A□K-4LKP 1500 7.2 6.8 159±1.5 220±1.5
SMC130D-0200-20A□K-4LKP 2000 9.6 8.8 179±1.5 240±1.5
SMC130D-0150-20A□K-4HKP 1500 7.2 4.5 159±1.5 220±1.5
SMC130D-0200-20A□K-4HKP 2000 9.6 6.2 179±1.5 240±1.5
SMC130D-0300-20A□K-4HKP 3000 14.3 6.7 219±1.5 280±1.5
备注：□=A--无抱闸
              =B--抱闸
           □=H--三排15针编码器插座

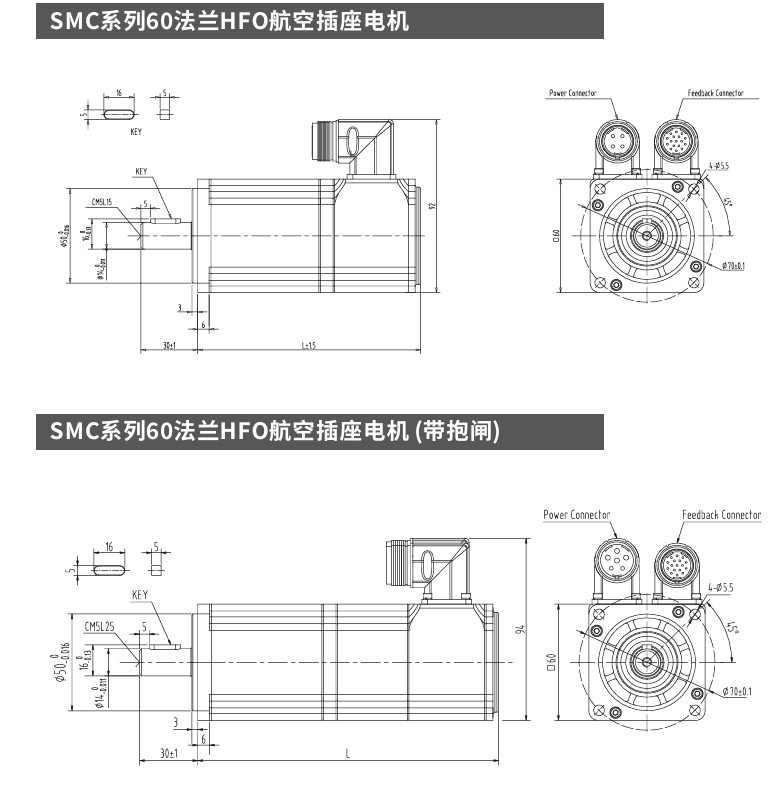

             =N--HFO18系列普通航空插座
             =P--HFO21+HFO18（动力航插HF021,编码器航插HF018）

规格型号： SMC40S/60S/80S/130D

功率范围： 50W~3kW

驱动器电源电压中间环节直流电压UDC： 300/560
