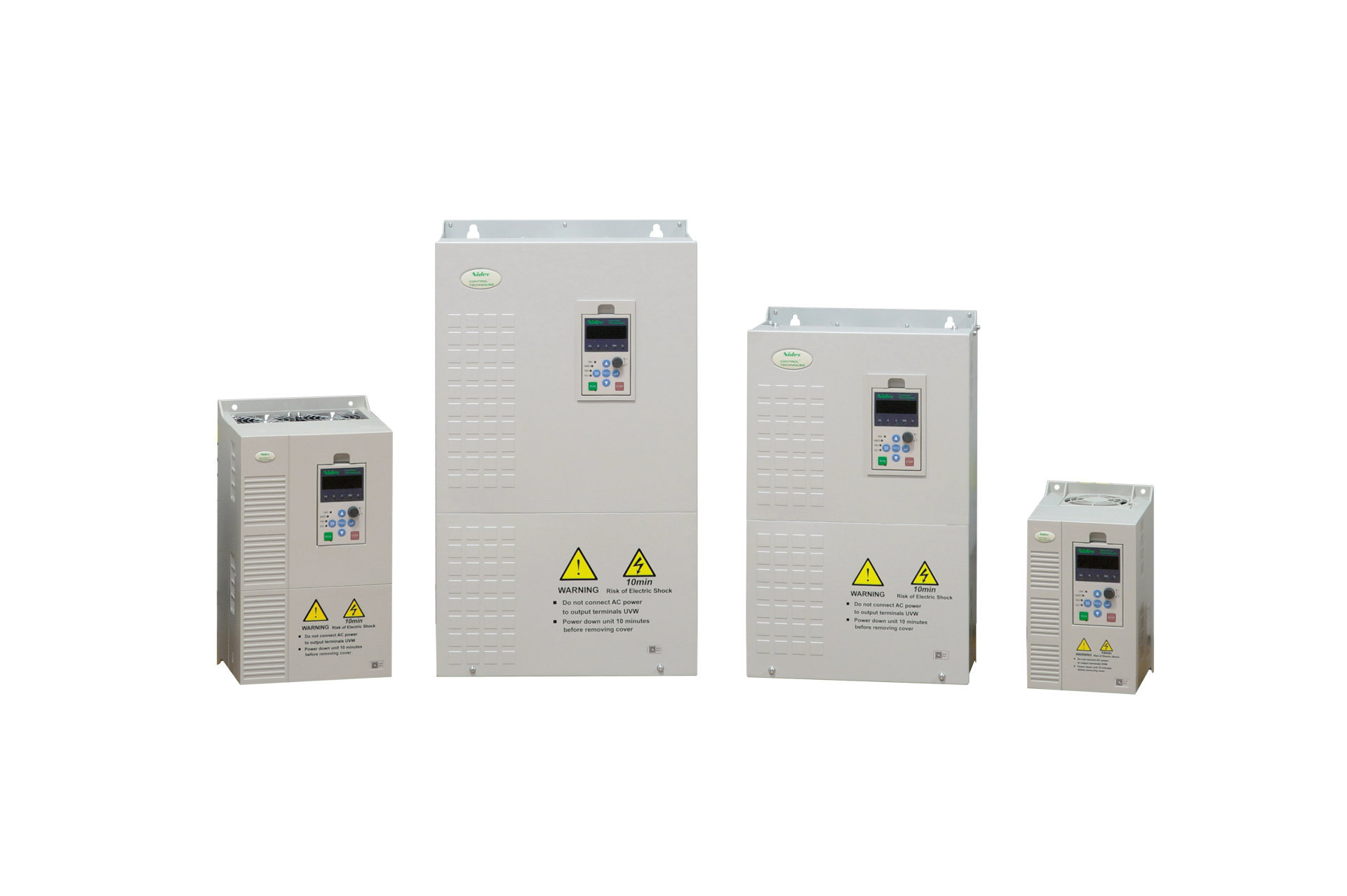

NE400/600

NE400/600

工程型矢量变频器（0.4KW-900KW 0-550赫兹）

✓ 简单，可靠，容易使用
✓ 出色的控制性能
✓ 出色的适应性
✓ 优化EMC设计，在高干扰环境下具 有良好的抗干扰能力
✓ 基于热仿真和减小产品尺寸的紧凑型设计

NE600 380V系列直流输入电抗器参数
变频器型号 功率 (KW) 直流电抗器型号 电流 (A) 电感 (mH) 绝缘等级
NE600-4T0300G/0370P 30 NE-DCL-0065-AL/4 65 0.8 F
NE600-4T0370G/0450P 37 NE-DCL-0078-AL/4 78 0.7 F
NE600-4T0450G/0550P 45 NE-DCL-0095-AL/4 95 0.54 F
NE600-4T0550G/0750P 55 NE-DCL-0115-AL/4 120 0.45 F
NE600-4T0750G/0900P 75 NE-DCL-0160-AL/4 160 0.36 F
NE600-4T0900G/1100P 90 NE-DCL-0180-AL/4 180 0.33 F
NE600-4T1100G/1320P 110 NE-DCL-0250-AB/4 250 0.26 F
NE600-4T1320G/1600P 132 NE-DCL-0300-AB/4 300 0.26 F
NE600-4T1600G/1850P 160 NE-DCL-0350-AB/4 350 0.17 F
NE600-4T1850G/2000P 185 NE-DCL-0460-AB/4 450 0.09 F
NE600-4T2000G/2200P 200 NE-DCL-0500-AB/4 500 0.06 F
NE600-4T2200G/2500P 220 NE-DCL-0500-AB/4 500 0.06 F
NE600-4T2500G/2800P 250 NE-DCL-0650-AB/4 650 0.05 F
NE600 380V交流输入电抗器及EMI滤波器
变频器型号 功率 (KW) 滤波器型号 电抗器型号 电流 (A) 压降 (%) 电感 (mH) 绝缘等级
NE400-4T0022G/0040PB 2.2 NE-EF1-0010/4-T NE-ACL-0007-CL/4-2 7 2 2 F
NE400-4T0040G/0055PB 3.7 NE-EF1-0015/4-T NE-ACL-0010-CL/4-2 10 2 1.4 F
NE600-4T0055G/0075PB 5.5 NE-EF1-0016/4-T NE-ACL-0015-AL/4-2 15 2 0.94 F
NE600-4T0075G/010PB 7.5 NE-EF1-0020/4-T NE-ACL-0020-AL/4-2 20 2 0.7 F
NE600-4T0110G/0150PB 11 NE-EF1-0030/4-T NE-ACL-0030-AL/4-2 30 2 0.47 F
NE600-4T0150G/0185PB 15 NE-EF1-0045/4-T NE-ACL-0040-AL/4-2 40 2 0.36 F
NE600-4T0185G/0220PB 18.5 NE-EF1-0050/4-T NE-ACL-0050-AL/4-2 50 2 0.28 F
NE600-4T0220G/0300PB 22 NE-EF1-0060/4-T NE-ACL-0060-AL/4-2 60 2 0.24 F
NE600-4T0300G/0370P 30 NE-EF1-0080/4-T NE-ACL-0080-AL/4-2 80 2 0.18 F
NE600-4T0370G/0450P 37 NE-EF1-0080/4-T NE-ACL-0090-AL/4-2 90 2 0.156 F
NE600-4T0450G/0550P 45 NE-EF1-0100/4-T NE-ACL-0120-AL/4-2 120 2 0.117 F
NE600-4T0550G/0750P 55 NE-EF1-0120/4-T NE-ACL-0150-AL/4-2 150 2 0.094 F
NE600-4T0750G/0900P 75 NE-EF1-0150/4-T NE-ACL-0200-AL/4-2 200 2 0.07 F
NE600-4T0900G/1100P 90 NE-EF1-0200/4-T NE-ACL-0240-AB/4-2 240 2 0.058 F
NE600-4T1100G/1320P 110 NE-EFI-0300/4-C NE-ACL-0240-AB/4-2 250 2 0.056 F
NE600-4T1320G/1600P 132 NE-EF1-0300/4-C NE-ACL-0290-AB/4-2 290 2 0.048 F
NE600-4T1600G/1850P 160 NE-EF1-0300/4-C NE-ACL-0330-AB/4-2 330 2 0.042 F
NE600-4T1850G/2000P 185 NE-EFI-0400/4-C NE-ACL-0390-AB/4-2 390 2 0.036 F
NE600-4T2000G/2200P 200 NE-EF1-0400/4-C NE-ACL-0490-AB/4-2 490 2 0.028 F
NE600-4T2200G/2500P 220 NE-EF1-0500/4-C NE-ACL-0490-AB/4-2 490 2 0.028 F
NE600-4T2500G/2800P 250 NE-EF1-0500/4-C NE-ACL-0530-AB/4-2 530 2 0.026 F
NE600-4T2800G/3150P 280 NE-EF1-0600/4-C NE-ACL-0600-AB/4-2 600 2 0.024 F
NE600-4T3150G/3550P 315 NE-EF1-0600/4-C NE-ACL-0660-AB/4-2 660 2 0.022 F
NE600-4T3550G/4000P 355 NE-EF1-0800/4-C NE-ACL-0800-AB/4-2 800 2 0.018 F
NE600-4T4000G/4500P 400 NE-EF1-0800/4-C NE-ACL-1000-AB/4-2 1000 2 0.014 F
NE600-4T4500G/5000P 450 NE-EF1-0800/4-C NE-ACL-1130-AB/4-2 1130 2 0.012 F
NE600-4T5000G/5600P 500 NE-EF1-1000/4-C NE-ACL-1250-AB/4-2 1250 2 0.0117 F
NE600 380V交流输出电抗器及EMI滤波器
变频器型号 功率 (KW) 滤波器型号 电抗器型号 电流 (A) 压降 (%) 电感 (mH) 绝缘等级
NE400-4T0022G/0040PB 2.2 NE-EFO-0010/4-T NE-OCL-0007-CL/4-2 7 1 1 F
NE400-4T0040G/0055PB 3.7 NE-EFO-0015/4-T NE-OCL-0010-CL/4-2 10 1 0.7 F
NE600-4T0055G/0075PB 5.5 NE-EFO-0016/4-T NE-OCL-0015-AL/4-2 15 1 0.47 F
NE600-4T0075G/010PB 7.5 NE-EFO-0020/4-T NE-OCL-0020-AL/4-2 20 1 0.354 F
NE600-4T0110G/0150PB 11 NE-EFO-0030/4-T NE-OCL-0030-AL/4-2 30 1 0.23 F
NE600-4T0150G/0185PB 15 NE-EFO-0045/4-T NE-OCL-0040-AL/4-2 40 1 0.18 F
NE600-4T0185G/0220PB 18.5 NE-EFO-0050/4-T NE-OCL-0050-AL/4-2 50 1 0.14 F
NE600-4T0220G/0300PB 22 NE-EFO-0060/4-T NE-OCL-0060-AL/4-2 60 1 0.12 F
NE600-4T0300G/0370P 30 NE-EFO-0080/4-T NE-OCL-0080-AL/4-2 80 1 0.087 F
NE600-4T0370G/0450P 37 NE-EFO-0080/4-T NE-OCL-0090-AL/4-2 90 1 0.078 F
NE600-4T0450G/0550P 45 NE-EFO-0100/4-T NE-OCL-0120-AL/4-2 120 1 0.058 F
NE600-4T0550G/0750P 55 NE-EFOI-0120/4-T NE-OCL-0150-AL/4-2 150 1 0.047 F
NE600-4T0750G/0900P 75 NE-EFO-0150/4-T NE-OCL-0200-AL/4-2 200 1 0.035 F
NE600-4T0900G/1100P 90 NE-EFO-0200/4-T NE-OCL-0240-AB/4-2 240 1 0.029 F
NE600-4T1100G/1320P 110 NE-EFO-0300/4-C NE-OCL-0240-AB/4-2 250 1 0.028 F
NE600-4T1320G/1600P 132 NE-EFO-0300/4-C NE-OCL-0290-AB/4-2 290 1 0.024 F
NE600-4T1600G/1850P 160 NE-EFO-0300/4-C NE-OCL-0330-AB/4-2 330 1 0.021 F
NE600-4T1850G/2000P 185 NE-EFO-0400/4-C NE-OCL-0390-AB/4-2 390 1 0.018 F
NE600-4T2000G/2200P 200 NE-EFO-0400/4-C NE-OCL-0490-AB/4-2 490 1 0.014 F
NE600-4T2200G/2500P 220 NE-EFO-0500/4-C NE-OCL-0490-AB/4-2 490 1 0.014 F
NE600-4T2500G/2800P 250 NE-EFO-0500/4-C NE-OCL-0530-AB/4-2 530 1 0.013 F
NE600-4T2800G/3150P 280 NE-EFO-0600/4-C NE-OCL-0600-AB/4-2 600 1 0.012 F
NE600-4T3150G/3550P 315 NE-EFO-0600/4-C NE-OCL-0660-AB/4-2 660 1 0.011 F
NE600-4T3550G/4000P 355 NE-EFO-0800/4-C NE-OCL-0800-AB/4-2 800 1 0.009 F
NE600-4T4000G/4500P 400 NE-EFO-0800/4-C NE-OCL-1000-AB/4-2 1000 1 0.007 F
NE600-4T4500G/5000P 450 NE-EFO-0800/4-C NE-OCL-1130-AB/4-2 1130 1 0.006 F
NE600-4T5000G/5600P 500 NE-EFO-1000/4-C NE-OCL-1250-AB/4-2 1250 1 0.0055 F
输入
额定电压/频率

NE400-2Sxxxx：1相200V〜240V; 50Hz / 60Hz
NE400-4Txxxx：3相380V〜440V; 50Hz / 60Hz

NE600-4Txxxx：3相380V~440V;  50Hz/60Hz
电压范围

NE400-2Sxxxx：176V〜264V; 电压不平衡度：< 3％；允许频率波动：±5％
NE400-4Txxxx：304V〜456V; 电压不平衡度：<  3％；允许的频率波动：±5％

NE600-4Txxxx：304V~456V；电压不平衡度：<  3％；允许的频率波动：±5％
输出量
电压范围 NE400-2Sxxxx：0〜200V /240V; NE400-4Txxxx：0〜380V / 440V；NE600-4Txxxx：0~380V / 440V
过载能力 G型：150％额定电流1min，180％额定电流20s
P型：120％额定电流1min，150％额定电流1s
控制功能
控制方式 有PG矢量控制（VC）  无PG矢量控制（SVC） V / F控制
启动转矩 ---- 0.5Hz 150％ 1.5Hz的150％
调速范围 ---- 1：100 1:50
速度稳定精度 ---- ±0.2％ ±0.5％
转矩控制 ---- 是 不适用
转矩精度 ---- ±10％ ----
转矩响应时间 ---- <20ms ----
产品功能
关键功能 转矩/速度控制模式切换，多功能输入/输出端子，欠压调节，三地切换，转矩限制，多段速运行，滑差补偿，PID调节，简易PLC，限流控制，手动/自动转矩提升，电流限定，AVR功能
频率设定 键盘，端子Up/Dn，通讯，模拟给定AI1 / AI2

输出频率 0.00〜550.0赫兹
起动频率 0.00〜60.00赫兹
加减速时间 0.01〜3600.0秒
能耗制动 400V驱动：制动单元动作电压：650〜750V;
200V驱动：制动单元动作电压：360〜390V;
直流制动

直流制动起始频率：0.00〜550.0Hz
直流制动电流：G型0.0〜100.0 ％; P型0.0〜80.0 ％

直流制动时间：0.0〜30.0s; 无需直流制动起始等待时间，实现快速制动
磁通制动 通过增加电机磁通量的方法使电机快速减速
独特功能
参数拷贝 参数上传，下载。用户可以禁止覆盖已经上传的参数。
防御功能
电源欠压/过压，过流，IGBT，散热器过热，驱动器过载，电机过载，外部设备故障，输出相间短路，运行中异常掉电，输入电源异常，输出缺相，EEPROM异常，模拟输入异常，通讯异常，版本兼容性异常，拷贝异常，硬件过载
环境
应用环境 垂直安装在通风良好的机柜内。禁止水平或其他安装方式。冷却介质是空气。避安装在不受阳光直射、无灰尘、无腐蚀性气体、无可燃气体、无油雾、无蒸汽和水滴的环境。
环境温度 -10〜+ 40°C，40至50°C之间降额使用，每升高1°C，额定输出电流就降低1％

湿度 5〜95％无凝结
高度 0〜2000m，1000米以上降额使用，额定输出电流每增加1 00m降低1％
振动 3.5mm，2〜9Hz; 10 m / s2，9〜200Hz; 15 m / s2，200〜500Hz
贮存温度 -40〜+ 70°C
结构体
防护等级 IP20
冷却 强制风冷
带通用变速驱动器的泵通风机和压缩机的电机控制
泵，通风和压缩机
  • 在经济低迷时期提高能源效率
  • PID功能使控制变得简单而高效，而无需外部控制器
  • 跳跃频率使用户可以轻松避免设备共振频率，从而降低高振动水平
通用驱动器，用于精确控制传送带的速度
运输机
  • S斜坡加速/减速曲线可提供平稳的速度转换，减少机器晃动
  • 过载能力高达180％以增加稳定性
  • 避免设备的早期磨损
用于稳定电机控制的通用驱动器，用于加工混合机捏合机搅拌机挤出机
加工（混合机，捏合机，破碎机，搅拌器，离心机，挤出机）
  • 通过强大的网络选件卡轻松集成到外部PLC或其他管理系统
  • 防护涂层，增强环境防御
  • 过载能力高达180％
  • 高度稳定的电机控制
键盘
LCD键盘
订购代码 NEF-LCD01
规范 标准
驱动器型号 NE400 / NE600
扩展I / O
扩展卡 订购代码 端子 描述 驱动器型号
I/O 扩展卡 NE30-I/O Lite X6 多功能输入 6 (to PLC) NE600 全系列
X7 多功能输入 7 (to PLC)
X8 多功能输入8 (to PLC)
Y2 多功能输出 Y2 (to COM)
BRA/BRB/BRC 继电器输出 2
PLC PLC 公共端 (to PLC)
AO2 模拟输出2 (0 ~ 10V, 0/4 ~ 20mA selectable)
GND 模拟输出公共端
NE30-I/O Relay BRA/BRB/BRC 继电器输出2 NE600 全系列
AO2 模拟输出 2 (0 ~ 10V, 0/4 ~ 20mA selectable)
GND 模拟输出公共端
