KC270系列起重专机
KC270系列变频器功率覆盖0.4~560kW,支持同步/异步电机的开环以及闭环控制，132kW及以下功率段可内置制动单元，标配CAN-OPENTONG通讯协议,满足CE认证
| 项目 | 项目描述 | |
| 输入 | 额定电压；频率 | 2S:单相200V~240V 50Hz/60Hz; 4T/5T:三相380V~480V 50Hz/60Hz |
| 电压允许波动范围 | -15~10% | |
| 频率允许波动范围 | ±5% | |
| 输出 | 输出电压 | 0~输入电压 |
| 最高输出频率 | 599Hz | |
| 过载能力 | G型机：150%额定电流60s,180%额定电流3s | |
| 主要控 制性能 |
电机控制方式 | V/F控制，开环矢量控制(SVC),闭环矢量控制(FVC) |
| 调制方式 | 空间矢量PWM调制 | |
| 最高载波频率 | 16.0kHZ | |
| 速度控制范围 | 开环矢量控制，额定负载1:100;闭环矢量控制，额定负载1:1000 | |
| 稳速精度 | 开环矢量控制：±0.5%额定同步转速；闭环矢量控制：±0.02%额定同步转速 | |
| 起动转矩 | 开环矢量控制：0.5Hz时150%额定转矩；闭环矢量控制：OHz时200%额定转矩 | |
| 转矩响应 | 开环矢量控制：<20ms;闭环矢量控制：<10ms | |
| 频率精度 | 数字设定：最大频率x±0.01%;模拟设定：最大频率x±0.2% | |
| 频率分辨率 | 数字设定：0.01Hz;模拟设定：最大频率×0.05% | |
| 转矩提升 | 自动转矩提升；手动转矩提升0.1%~30.0% | |
| 产品基 本功能 |
直流制动能力 | 起始频率：0.00Hz~50.00Hz 制动时间：0.0s~60.0s 制动动作电流值：0%~100%额定电流 |
| V/F曲线 | 四种方式：1种用户设定V/F曲线方式和3种降转矩特性曲线方式 | |
| 加减速曲线 | 直线或S曲线加减速方式；四种加减速时间 | |
| 多段速运行 | 通过控制端子实现最多16段速运行 | |
| 内置PID | 可方便实现过程控制闭环控制系统 | |
| 自动电压调整(AVR) | 当电网电压变化时，能自动保持输出电压恒定 | |
| 过压过流失速控制 | 对运行期间电流电压自动限制，防止频繁过流过压跳闸 | |
| 快速限流功能 | 最大限度减小过流故障，保护驱动器正常运行 | |
| 瞬间掉电处理 | 瞬时停电时通过负载回馈能量补偿电压的降低，维持驱动器短时间内继续运行 | |
| 运行令通道 | 操作面板给定、控制端子给定，通讯控制，可通过多种方式切换 | |
| 频率给定通道 | 数字给定、模拟电压给定、模拟电流给定、脉冲给定、通讯给定 | |
| 辅助频率给定 | 实现灵活的辅助频率微调、频率合成 | |
| 输入端子 | 6个数字输入端子，其中1个支持最高100KHz高速脉冲输入 2个模拟量输入端子，其中1个支持0~10V/0~20mA输入 |
|
| 输出端子 | 2个模拟输出端子，都支持0~10V/0~20mA输出 2个数字输出端子，其中1路支持0.1kHz~100kHz的脉冲方波信号输出，可实现设定频率、输出频率等物理量的输出， 2组继电器输出端子 |
|
| 通讯 | 1路485通信端子，1路CAN通信端子 | |
| 键盘显示 | LED显示 | 单行5位数码管，内置键盘和外引键盘 |
| 参数拷贝 | 外引键盘支持上传和下载变频器的功能参数信息，实现快速参数设置 | |
| 状态监控 | 可显示设定频率、输出频率、输出电压、输出电流等20种参数 | |
| 故障报警 | 过压、欠压、过流、短路、缺相、过载、过热等 | |
| 保护功能 | 缺相保护 | 输入缺相保护，输出缺相保护 |
| 过压保护 | 主回路直流电压在800V以上时停机 | |
| 欠压保护 | 主回路直流电压在350V以下时停机 | |
| 过热保护 | 逆变桥过热时触发保护 | |
| 过载保护 | 过载运行，达到过载时间停机 | |
| 过流保护 | 超过变频器2.5倍额定电流停机 | |
| 短路保护 | 输出相间短路保护，输出对地短路保护 | |
| 环境 | 安装场所 | 在海拔高度超过1000米地区，由于空气稀薄造成变频器散热效果差，需要降额使用，每升高100m需降额1% |
| 温度、湿度 | -10℃~+50℃,+40℃~+50°℃请降额使用，5%RH~95%RH(不结露) | |
| 振动 | 小于5.9m/s2(0.6g) | |
| 储存温度 | -20℃~+60℃ | |
| 防护等级 | IP20 | |
| 安装方式 | 壁挂式 | |
KC270-介绍
KC270是步科基于起重行业经验积累，结合先进的自动化控制理论推出的新一代起重专用变频器，具有优异的转矩性能，集成抱闸控制逻辑、快速停车、S型加减速曲线、主从控制逻辑等专用功能，保证起重设备的安全性及可靠性。可广泛应用于起重设备的起升、大车、小车等机构的驱动。
异步电机无感驱动算法;
0.5Hz时，150%最大扭矩输出;
集成丰富的起重行业专用控制功能;
超强动态响应以及控制精度;

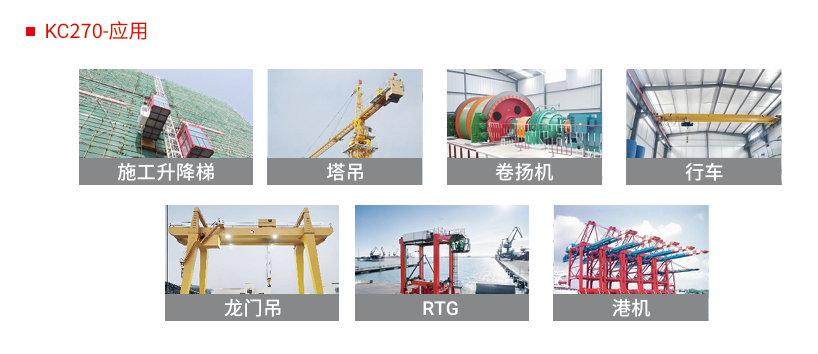

可根据负载情况实现最佳运行速度匹配，缩短起重机运行周期，提升运行效率。
