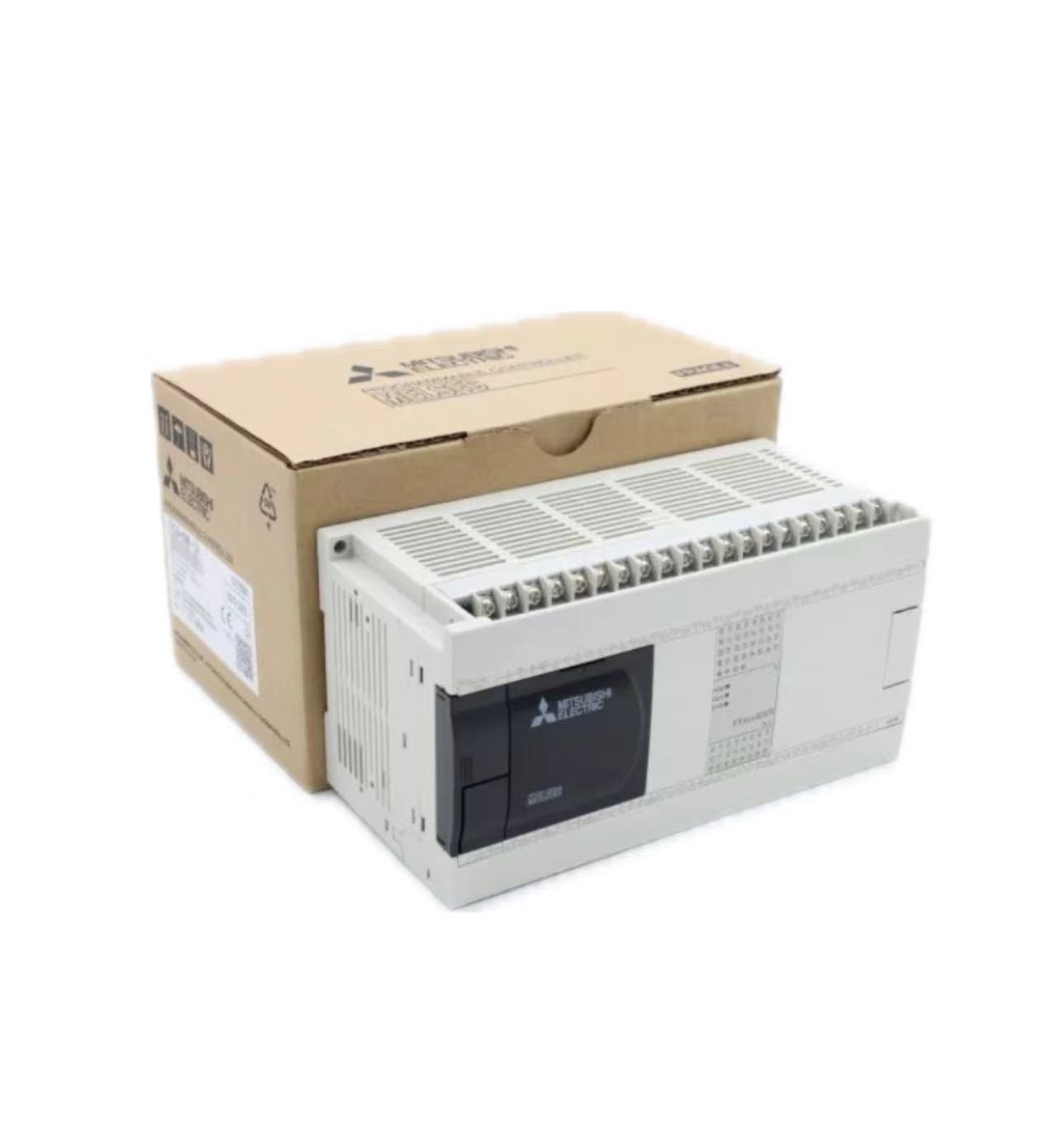

MELSEC-FX3GA

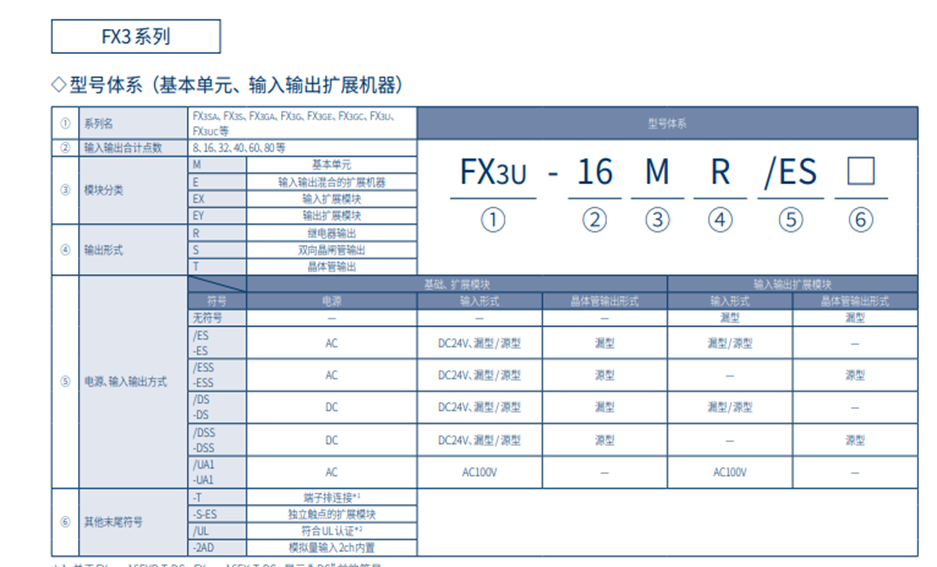

| 项目 | 输入输出点数 | 输入点数 | 输出点数 | 输出形式 | 电源 | 消耗电量 | 质量 | 外形尺寸（W x H x D）mm |
| 24点基本单元 | ||||||||
| FX3GA-24MR-CM | 24点 | 14点 | 10点 | 继电器输出 | AC100～240 | 32W | 0.55kg | 90 x 90 x 86 |
| FX3GA-24MT-CM | 24点 | 14点 | 10点 | 晶体管输出（漏型） | AC100～240 | 32W | 0.55kg | 90 x 90 x 86 |
| 项目 | 输入输出点数 | 输入点数 | 输出点数 | 输出形式 | 电源 | 消耗电量 | 质量 | 外形尺寸（W x H x D）mm |
| 40点基本单元 | ||||||||
| FX3GA-40MR-CM | 40点 | 24点 | 16点 | 继电器输出 | AC100～240 | 37W | 0.7kg | 130 x 90 x 86 |
| FX3GA-40MT-CM | 40点 | 24点 | 16点 | 晶体管输出（漏型） | AC100～240 | 37W | 0.7kg | 130 x 90 x 86 |
| 项目 | 输入输出点数 | 输入点数 | 输出点数 | 输出形式 | 电源 | 消耗电量 | 质量 | 外形尺寸（W x H x D）mm |
| 60点基本单元 | ||||||||
| FX3GA-60MR-CM | 60点 | 36点 | 24点 | 继电器输出 | AC100～240 | 40W | 0.85kg | 175 x 90 x 86 |
| FX3GA-60MT-CM | 60点 | 36点 | 24点 | 晶体管输出（漏型） | AC100～240 | 40W | 0.85kg | 175 x 90 x 86 |
| 输入扩展模块 | 输出扩展模块 | 输入输出扩展单元 | 特殊扩展模块 | 电源扩展单元 | 输入输出扩展模块 | |
| FX2N-8EX | FX2N-8EYR | FX2N-32ER | 模拟量 A/D 转换 | ●AD/DA混合 | FX3U-1PSU-5V | FX2N-8ER |
| FX2N-8EX-ES/UL | FX2N-8EYT | FX2N-32ES | FX2N-8AD | FX2N-5A | FX2N-8ER-ES/UL | |
| FX2N-8EX-UA1/UL | FX2N-8EYT-H | FX2N-32ET | FX3U-4AD | ●温度调节 | ||
| FX2N-16EX | FX2N-8EYR-ES/UL | FX2N-32ER-ES/UL | ●模拟量 D/A 转换 | FX3U-4LC | ||
| FX2N-16EX-C | FX2N-8EYT-ESS/UL | FX2N-32ET-ESS/UL | FX3U-4DA | ●通讯/网络 | ||
| FX2N-16EXL-C | FX2N-8EYR-S-ES/UL | FX2N-48ER | FX3u-16CCL-M | |||
| FX2N-16EX-ES/UL | FX2N-16EYR | FX2N-48ET | FX3u-64CCL | |||
| FX2N-16EYT | FX2N-48ER-ES/UL | FX2N-64CL-M | ||||
| FX2N-16EYT-C | FX2N-48ET-ESS/UL | |||||
| FX2N-16EYS | FX2N-48ER-UA1/UL | |||||
| FX2N-16EYR-ES/UL | FX2N-48ER-D | |||||
| FX2N-16EYT-ESS/UL | FX2N-48ET-D | |||||
| FX2N-48ER-DS | ||||||
| FX2N-48ET-DSS | ||||||
| 项目 | FX3G系列 | |
| I/O点数 | 合计128点(与CC-Link远程I/O并用时最大可达到256点) | |
| 控制范围 | 实际I/O最大128点和远程I/O最大128点 | |
| 内存容量 | 内置32000步EEPROM 可安装EEPROM存储器盒* |
|
| 运算处理速度 | 0.21us(基本指令/标准模式时)/0.5us~数百us(应用指令/标准模式时) | |
| 指令的种类 | 顺序指令：29个 步进梯形图指令：2个 应用指令：124种 |
|
| 编程语言 | 步进梯形图、指令表、SFC步进顺控功能图 | |
| 程序控制方法 | 循环运算方式、刷新模式处理 | |
| 程序防御 | 最大16字的关键字登录 | |
| 项目 | FX3G系列 |
| 辅助继电器 | 一般用…384点(MO~M383) EEPROM保持用…1.154点(M 384~M 1535) 一般用(可变更)…6.144点(M1536~M7679)合计7，680点 |
| 特殊辅助继电器 | 512点(M8000~M8511) |
| 状态 | EEPROM保持…1， 000点(SO~S 999) 一般用(使用电池时可变更)3.096点 (S1000~S4095)、合计4.096点 |
| 计时器 | 100ms计时器…206点(T0~T199)(T250~T255) 10ms计时器…46点(T200~T245) 1ms计时器…68点(T246~T249)(T256~T319) 合计320点 |
| 内置模拟量电位器 | 2点*1 |
| 计数器 | 一般用…36点(CO~C15)(C200~C219) EEPROM保持用-199点(C 16~C 199) (C 220~C 234) 合计235点(1位/32位) |
| 高速计数器 | 1相…16点(C235~C250) 2相…5点(C251~C255) 合计21点 |
| 高速计数器处理速度 | 1相(最大6点) …60kHzx 4点 10kHz×2点*2 2相(最大3点) …30kHz×2点 5kHzx 1点*2 |
| 实时时钟 | 年、月、日、小时、分、秒、星期 |
| 数据寄存器 | 一般用·128点(DO~D127) EEPROM保持用…972点(D 128~D 1099)一般用(使用电池时可变更)6.900点(D1100~D7999)合计8.000点 |
| 扩展寄存器 | 24， 000点(RO~ER 23999) |
| 扩展文件寄存器 | 24， 000点(ERO~ER 23999) FX3G/FX3GA/FX3GE(存储在EEPROM内、使用存 储器盒时存储在存储器盒内EEPROM) FX3GC(存储在主机内置EEPROM内) |
| 变址寄存器 | 16点 |
| 特殊数据寄存器 | 512点(D8000~D8511) |
| 指针 | 2，048点 |
| 嵌套 | 8点 |
| 输入中断 | 6点 |
| 常数 | 1位：10进制(K)-32.768~+32.767 16进制(H)0~FFFF 32位：10进制(K)-2，147，483，648~+2，147，483.647 16进制(H)O~FFFF FFFF |
| 项目 | 外形尺寸（W x H x D）mm |
| 24点基本单元 | |
| FX3GA-24MR-CM | 90 x 90 x 86 |
| FX3GA-24MT-CM | 90 x 90 x 86 |
| 项目 | 外形尺寸（W x H x D）mm |
| 40点基本单元 | |
| FX3GA-40MR-CM | 130 x 90 x 86 |
| FX3GA-40MT-CM | 130 x 90 x 86 |
| 项目 | 外形尺寸（W x H x D）mm |
| 60点基本单元 | |
| FX3GA-60MR-CM | 175 x 90 x 86 |
| FX3GA-60MT-CM | 175 x 90 x 86 |
