项目 输入输出点数 输入点数 电源 输出点数 输出形式 消耗电量 质量 外形尺寸(W x H x D)mm

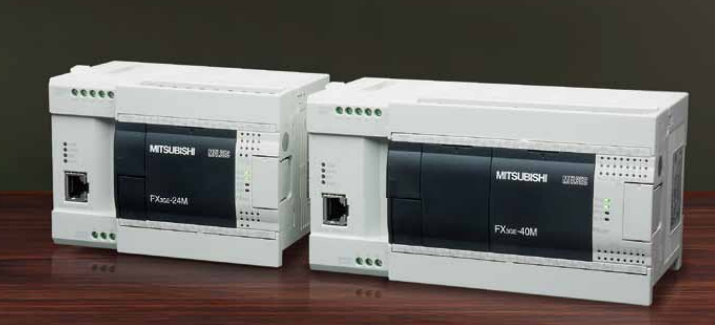

24点基本单元
FX3GE-24MR/DS 24点 14点 DC24V 10点 继电器输出 21W 0.55kg  90 x 90 x 86
FX3GE-24MR/ES  AC100~240V 32W
FX3GE-24MT/DS DC24V 晶体管输出(漏型) 21W
FX3GE-24MT/ES AC100~240V 32W
FX3GE-24MT/DSS DC24V 晶体管输出(源型) 21W
FX3GE-24MT/ESS AC100~240V 32W
项目 输入输出点数 输入点数 电源 输出点数 输出形式 消耗电量 质量 外形尺寸(W x H x D)mm
40点基本单元
FX3GE-40MR/DS 40点 24点 DC24V 16点 继电器输出 25W 0.7kg 130 x 90 x 86
FX3GE-40MR/ES AC100~240V 37W
FX3GE-40MT/DS DC24V 晶体管输出(漏型) 25W
FX3GE-40MT/ES AC100~240V 37W
FX3GE-40MT/DSS DC24V 晶体管输出(源型) 25W
FX3GE-40MT/ESS AC100~240V 37W
输入扩展模块 输出扩展模块 输入输出扩展模块 输入输出扩展单元 特殊扩展模块/单元 ●温度调节 电源扩展单元
FX2N-8EX-ES/UL FX2N-8EYR-ES/UL FX2N-8ER FX2N-32ER-ES/UL ●模拟量 A/D转换 FX3U-4LC FX3U-1PSU-5V
FX2N-8EX FX2N-8EYR-S-ES/UL FX2N-8ER-ES/UL FX2N-32ET-ESS/UL FX2N-8AD ●通讯/网络
FX2N-8EX-UA1/UL FX2N-8EYT-ESS/UL   FX2N-48ER-ES/UL FX3U-4AD FX3U-16CCL-M
FX2N-16EX-ES/UL FX2N-8EYR   FX2N-48ET-ESS/UL ●模拟量D/A转换 FX3U-64CCL
FX2N-16EX FX2N-8EYT   FX2N-48ER-DS FX3U-4DA FX2N-64CL-M
FX2N-16EX-C FX2N-8EYT-H   FX2N-48ET-DSS ●AD/DA混合
FX2N-16EXL-C FX2N-16EYR-ES/UL   FX2N-48ER-UA1/UL FX2N-5A
  FX2N-16EYT-ESS/UL   FX2N-32ER
  FX2N-16EYR   FX2N-32ET
  FX2N-16EYT   FX2N-32ES
  FX2N-16EYT-C   FX2N-48ER
  FX2N-16EYS   FX2N-48ET
      FX2N-48ER-D
      FX2N-48ET-D
项目 FX3G系列
I/O点数 合计128(CC-Link远程I/O并用时最大可达到256)
控制范围 实际I/O最大128点和远程I/O最大128点
内存容量 内置32000EEPROM
可安装EEPROM存储器盒*
运算处理速度 0.21us(基本指令/标准模式时)/0.5us~数百us(应用指令/标准模式时)
指令的种类 顺序指令:29
步进梯形图指令:
2
应用指令:
124
编程语言 步进梯形图、指令表、SFC步进顺控功能图
程序控制方法 循环运算方式、刷新模式处理
程序保护 最大16字的关键字登录
项目 FX3G系列
辅助继电器 一般用…384点(MO~M383)
EEPROM保持用…1.154点(M 384~M 1535)
一般用(可变更)…6.144点(M1536~M7679)合计7,680点
特殊辅助继电器 512点(M8000~M8511)
状态 EEPROM保持…1 000(SO~S 999)
一般用(使用电池时可变更)3.096
(S1000~S4095)、合计4.096
计时器 100ms计时器…206点(T0~T199)(T250~T255)
10ms计时器…46点(T200~T245)
1ms计时器…68点(T246~T249)(T256~T319)
合计320点
内置模拟量电位器 2点*1
计数器 一般用…36点(CO~C15)(C200~C219)
EEPROM保持用-199点(C 16~C 199) (C 220~C 234)
合计235点(1位/32位)
高速计数器 1相…16点(C235~C250)
2相…5点(C251~C255)
合计21点
高速计数器处理速度 1相(最大6点) …60kHzx 4点
10kHz×2点*2
2相(最大3点) …30kHz×2点
5kHzx 1点*2
实时时钟 年、月、日、小时、分、秒、星期
数据寄存器 一般用·128(DO~D127)
EEPROM
保持用…972(D 128~D 1099)一般用(使用电池时可变更)6.900(D1100~D7999)合计8.000
扩展寄存器 24 000(RO~ER 23999)
扩展文件寄存器 24 000(ERO~ER 23999)
FX3G/FX3GA/FX3GE(
存储在EEPROM内、使用存
储器盒时存储在存储器盒内
EEPROM)
FX3GC(存储在主机内置EEPROM)
变址寄存器 16点
特殊数据寄存器 512点(D8000~D8511)
指针 2,048点
嵌套 8点
输入中断 6点
常数 1位:10进制(K)-32.768~+32.767
16进制(H)0~FFFF
32位:10进制(K)-2,147,483,648~+2,147,483.647
16进制(H)O~FFFF FFFF
项目 外形尺寸(W x H x D)mm
24点基本单元
FX3GE-24MR/DS  90 x 90 x 86
FX3GE-24MR/ES
FX3GE-24MT/DS
FX3GE-24MT/ES
FX3GE-24MT/DSS
FX3GE-24MT/ESS
项目 外形尺寸(W x H x D)mm
40点基本单元
FX3GE-40MR/DS 130 x 90 x 86
FX3GE-40MR/ES
FX3GE-40MT/DS
FX3GE-40MT/ES
FX3GE-40MT/DSS
FX3GE-40MT/ESS
