MELSEC-FX3S

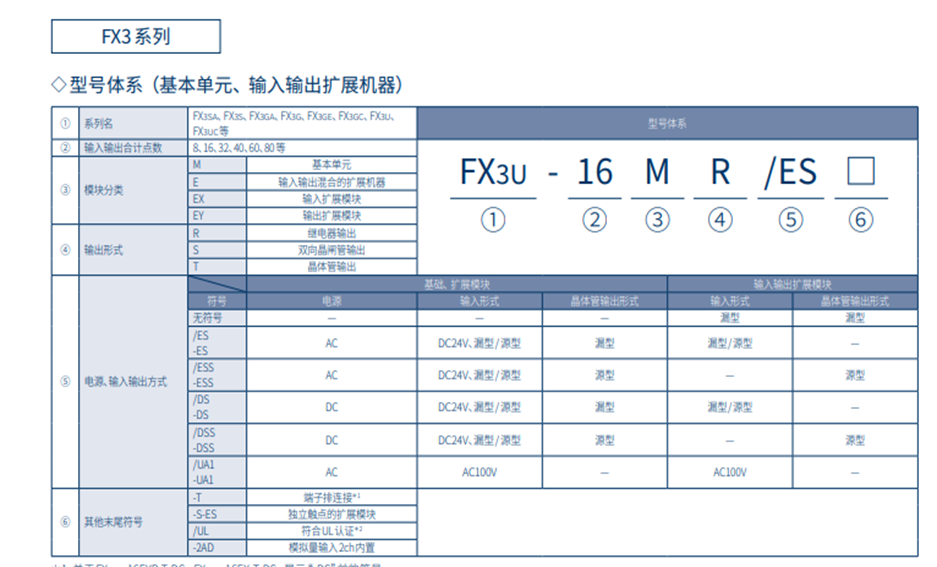

| 项目 | 输入输出点数 | 输入点数 | 输出点数 | 输出形式 | 电源 | 消耗电量 | 质量 | 外形尺寸（W x H x D）mm |
| 10点基本单元 | ||||||||
| FX3S-10MR/DS | 10点 | 6点 | 4点 | 继电器输出 | DC24V | 6W | 0.22kg | 60 x 90 x 49 |
| FX3S-10MR/ES | AC100～ 240V | |||||||
| FX3S-10MT/DS | 晶体管输出（漏型） | DC24V | ||||||
| FX3S-10MT/ES | AC100～ 240V | |||||||
| FX3S-10MT/DSS | 晶体管输出（源型） | DC24V | ||||||
| FX3S-10MT/ESS | AC100～ 240V | 19W | 0.30kg | 60 x 90 x 75 | ||||
| 项目 | 输入输出点数 | 输入点数 | 输出点数 | 输出形式 | 电源 | 消耗电量 | 质量 | 外形尺寸（W x H x D）mm |
| 14点基本单元 | ||||||||
| FX3S-14MR/DS | 14点 | 8点 | 6点 | 继电器输出 | DC24V | 6.5W | 0.22kg | 60 x 90 x 49 |
| FX3S-14MR/ES | AC100～ 240V | |||||||
| FX3S-14MT/DS | 晶体管输出（漏型） | DC24V | ||||||
| FX3S-14MT/ES | AC100～ 240V | |||||||
| FX3S-14MT/DSS | 晶体管输出（源型） | DC24V | ||||||
| FX3S-14MT/ESS | AC100～ 240V | 19W | 0.30kg | 60 x 90 x 75 | ||||
| 项目 | 输入输出点数 | 输入点数 | 输出点数 | 输出形式 | 电源 | 消耗电量 | 质量 | 外形尺寸（W x H x D）mm |
| 20点基本单元 | ||||||||
| FX3S-20MR/DS | 20点 | 12点 | 8点 | 继电器输出 | DC24V | 7W | 0.30kg | 75 x 90 x 49 |
| FX3S-20MR/ES | AC100～ 240V | |||||||
| FX3S-20MT/DS | 晶体管输出（漏型） | DC24V | ||||||
| FX3S-20MT/ES | AC100～ 240V | |||||||
| FX3S-20MT/DSS | 晶体管输出（源型） | DC24V | ||||||
| FX3S-20MT/ESS | AC100～ 240V | 20W | 0.40kg | 75 x 90 x 75 | ||||
| 项目 | 输入输出点数 | 输入点数 | 输出点数 | 输出形式 | 电源 | 消耗电量 | 质量 | 外形尺寸（W x H x D）mm |
| 30点基本单元 | ||||||||
| FX3S-30MR/DS | 30点 | 16点 | 14点 | 继电器输出 | DC24V | 8.5W | 0.35kg | 100 x 90 x 49 |
| FX3S-30MR/ES | AC100～ 240V | |||||||
| FX3S-30MT/DS | 晶体管输出（漏型） | DC24V | ||||||
| FX3S-30MT/ES | AC100～ 240V | |||||||
| FX3S-30MT/DSS | 晶体管输出（源型） | DC24V | ||||||
| FX3S-30MT/ESS | AC100～ 240V | 21W | 0.45kg | 100 x 90 x 75 | ||||
| 项目 | 输入输出点数 | 输入点数 | 输出点数 | 输出形式 | 电源 | 消耗电量 | 质量 | 外形尺寸（W x H x D）mm |
| 30点基本单元（内置模拟量输入机型) | ||||||||
| FX3S-30MR/ES-2AD | 30点 | 16点 | 14点 | 继电器输出 | AC100～ 240V | 21W | 0.45kg | 100 x 90 x 75 |
| FX3S-30MT/ES-2AD | 晶体管输出（漏型） | |||||||
| FX3S-30MT/ESS-2AD | 晶体管输出（源型） | |||||||
| 项目 | FX3SA/FX3S |
| I/O点数 | 合计30点 |
| 控制范围 | 最大30点(不可扩展) |
| 内存容量 | 内置16000步EEPROM (程序容量4000步) |
| 运算处理速度 | 0.21us(基本指令)/ 0.5us~数百us(应用指令) |
| 指令的种类 | 顺序指令：29个 步进梯形图指令：2个 应用指令：116种 |
| 编程语言 | 步进梯形图、指令表、SFC步进顺控功能图 |
| 程序控制方法 | 循环运算方式、刷新模式处理 |
| 程序保障 | 最大16字的关键字登录 |
| 项目 | FX3SA/FX3S |
| 辅助继电器 | 一般用(MO~M383)(M512~M1535) EEPROM保持用…(M 384~M 511) 合计1.536点 |
| 特殊辅助继电器 | 512点(M8000~M8511) |
| 状态 | EEPROM保持用128点(SO~S 127) -般用128点(S128-S255) 合计256点 |
| 计时器 | 100ms计时器…69点(TO~T62)(T132~T137) 10ms/100ms切换31点(T32~T622) 1ms计时器…69点(T63~T131) 合计169点 |
| 内置模拟量电位器 | 2点*1 |
| 计数器 | 一般用…51点(CO~C15)(C200~C234) EEPROM保持用…16点(C 16~C 31) 合计67点(1位/32位) |
| 高速计数器 | 1相…16点(C235~C250) 2相…5点(C251~C255) 合计21点 |
| 高速计数器处理速度 | 1相(最大6点) …60kHz×2点 10kHzx 4点 2相(最大2点) …30kHzx 1点 5kHzx 1点 |
| 实时时钟 | 年、月、日、小时、分、秒、星期 |
| 数据寄存器 | 一般用2.872(DO~D127) (D256~D2999)EEPROM保持用…128点(D 128~D 255)合计3.000点 |
| 扩展寄存器 | — |
| 扩展文件寄存器 | — |
| 变址寄存器 | 16点 |
| 特殊数据寄存器 | 512点(D8000~D8511) |
| 指针 | 256点 |
| 嵌套 | 8点 |
| 输入中断 | 6点 |
| 常数 | 1位：10进制(K)-32.768~+32.767 16进制(H)0~FFFF 32位：10进制(K)-2，147，483，648~+2，147，483.647 16进制(H)O~FFFF FFFF |
| 项目 | 外形尺寸（W x H x D）mm |
| 10点基本单元 | |
| FX3S-10MR/DS | 60 x 90 x 75 |
| FX3S-10MR/ES | 60 x 90 x 75 |
| FX3S-10MT/DS | 60 x 90 x 49 |
| FX3S-10MT/ES | 60 x 90 x 75 |
| FX3S-10MT/DSS | 60 x 90 x 49 |
| FX3S-10MT/ESS | 60 x 90 x 75 |
| 项目 | 外形尺寸（W x H x D）mm |
| 14点基本单元 | |
| FX3S-14MR/DS | 60 x 90 x 49 |
| FX3S-14MR/ES | 60 x 90 x 75 |
| FX3S-14MT/DS | 60 x 90 x 49 |
| FX3S-14MT/ES | 60 x 90 x 75 |
| FX3S-14MT/DSS | 60 x 90 x 49 |
| FX3S-14MT/ESS | 60 x 90 x 75 |
| 项目 | 外形尺寸（W x H x D）mm |
| 20点基本单元 | |
| FX3S-20MR/DS | 75 x 90 x 49 |
| FX3S-20MR/ES | 75 x 90 x 75 |
| FX3S-20MT/DS | 75 x 90 x 49 |
| FX3S-20MT/ES | 75 x 90 x 75 |
| FX3S-20MT/DSS | 75 x 90 x 49 |
| FX3S-20MT/ESS | 75 x 90 x 75 |
| 项目 | 外形尺寸（W x H x D）mm |
| 30点基本单元 | |
| FX3S-30MR/DS | 100 x 90 x 49 |
| FX3S-30MR/ES | 100 x 90 x 75 |
| FX3S-30MT/DS | 100 x 90 x 49 |
| FX3S-30MT/ES | 100 x 90 x 75 |
| FX3S-30MT/DSS | 100 x 90 x 49 |
| FX3S-30MT/ESS | 100 x 90 x 75 |
| 项目 | 外形尺寸（W x H x D）mm |
| 30点基本单元（内置模拟量输入机型) | |
| FX3S-30MR/ES-2AD | 100 x 90 x 49 |
| FX3S-30MT/ES-2AD | 100 x 90 x 75 |
| FX3S-30MT/ESS-2AD | 100 x 90 x 75 |
