MELSEC-FX3SA

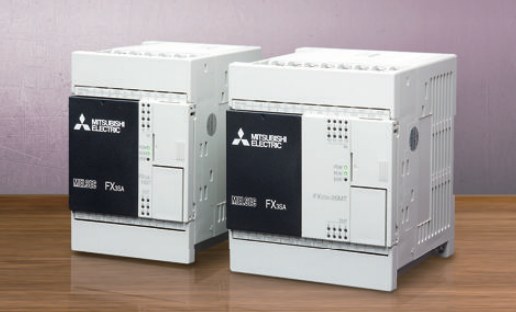

MELSEC-FX3SA

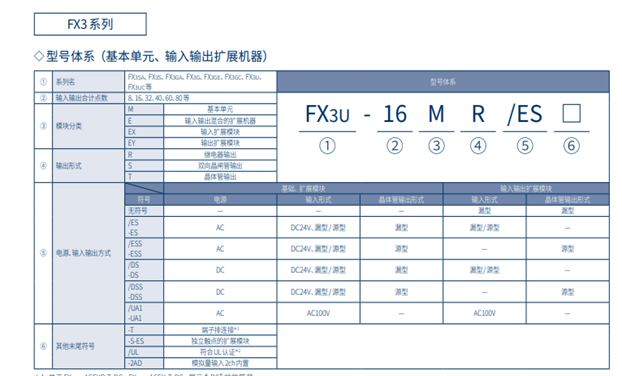

规格型号	输入输出点数	输入点数	输出形式	输出点数	电源	消耗电量	质量	外形尺寸（W x H x D）mm
10～14点基本单元
FX3SA-10MR-CM	10点	6点	继电器输出	4点	AC100～240V	19W	0.3kg	60 x 90 x 75
FX3SA-10MT-CM	10点	6点	晶体管输出（漏型）	4点	AC100～240V	19W	0.3kg	60 x 90 x 75
FX3SA-14MR-CM	14点	8点	继电器输出	6点	AC100～240V	19W	0.3kg	60 x 90 x 75
FX3SA-14MT-CM	14点	8点	晶体管输出（漏型）	6点	AC100～240V	19W	0.3kg	60 x 90 x 75
规格型号	输入输出点数	输入点数	输出形式	输出点数	电源	消耗电量	质量	外形尺寸（W x H x D）mm
20～30点基本单元
FX3SA-20MR-CM	20点	12点	继电器输出	8点	AC100～240V	21W	0.4kg	75 x 90 x 75
FX3SA-20MT-CM	20点	12点	晶体管输出（漏型）	8点	AC100～240V	21W	0.4kg	75 x 90 x 75
FX3SA-30MR-CM	30点	16点	继电器输出	14点	AC100～240V	21W	0.45kg	100 x 90 x 75
FX3SA-30MT-CM	30点	16点	晶体管输出（漏型）	14点	AC100～240V	21W	0.45kg	100 x 90 x 75

项目	FX3SA/FX3S
I/O点数	合计30点
控制范围	最大30点(不可扩展)
内存容量	内置16000步EEPROM (程序容量4000步)
运算处理速度	0.21us(基本指令)/ 0.5us~数百us(应用指令)
指令的种类	顺序指令：29个步进梯形图指令：2个应用指令：116种
编程语言	步进梯形图、指令表、SFC步进顺控功能图
程序控制方法	循环运算方式、刷新模式处理
程序保障	最大16字的关键字登录

项目	FX3SA/FX3S
辅助继电器	一般用(MO~M383)(M512~M1535) EEPROM保持用…(M 384~M 511) 合计1.536点
特殊辅助继电器	512点(M8000~M8511)
状态	EEPROM保持用128点(SO~S 127) -般用128点(S128-S255) 合计256点
计时器	100ms计时器…69点(TO~T62)(T132~T137) 10ms/100ms切换31点(T32~T622) 1ms计时器…69点(T63~T131) 合计169点
内置模拟量电位器	2点*1
计数器	一般用…51点(CO~C15)(C200~C234) EEPROM保持用…16点(C 16~C 31) 合计67点(1位/32位)
高速计数器	1相…16点(C235~C250) 2相…5点(C251~C255) 合计21点
高速计数器处理速度	1相(最大6点) …60kHz×2点 10kHzx 4点 2相(最大2点) …30kHzx 1点 5kHzx 1点
实时时钟	年、月、日、小时、分、秒、星期
数据寄存器	一般用2.872(DO~D127) (D256~D2999)EEPROM保持用…128点(D 128~D 255)合计3.000点
扩展寄存器	—
扩展文件寄存器	—
变址寄存器	16点
特殊数据寄存器	512点(D8000~D8511)
指针	256点
嵌套	8点
输入中断	6点
常数	1位：10进制(K)-32.768~+32.767 16进制(H)0~FFFF 32位：10进制(K)-2，147，483，648~+2，147，483.647 16进制(H)O~FFFF FFFF

规格型号	外形尺寸（W x H x D）mm
10～14点基本单元
FX3SA-10MR-CM	60 x 90 x 75
FX3SA-10MT-CM	60 x 90 x 75
FX3SA-14MR-CM	60 x 90 x 75
FX3SA-14MT-CM	60 x 90 x 75
规格型号	外形尺寸（W x H x D）mm
20～30点基本单元
FX3SA-20MR-CM	75 x 90 x 75
FX3SA-20MT-CM	75 x 90 x 75
FX3SA-30MR-CM	100 x 90 x 75
FX3SA-30MT-CM	100 x 90 x 75
