MELSEC iQ-FX5UJ
1ch

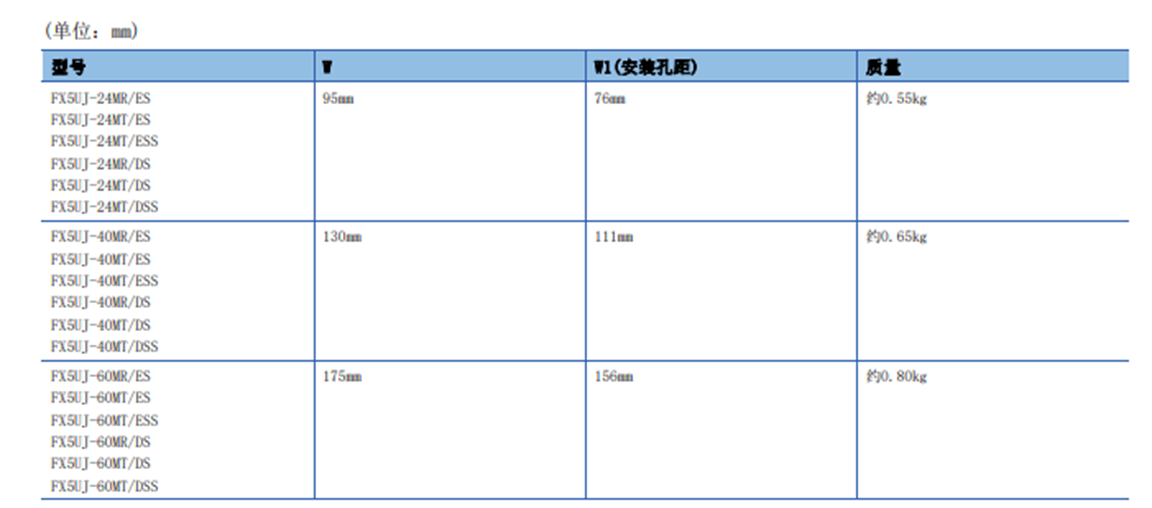

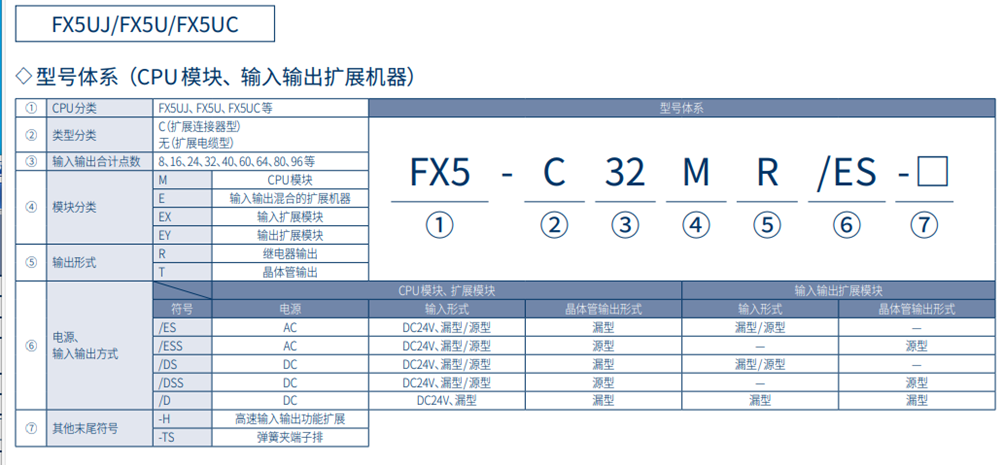

| 产品一览 | ||||||
| 型号 | 额定电压 | 输入规格 | 外形尺寸（W*H*D） | |||
| 点数 | 点数 | 输入形式 | 输出形式 | |||
| FX5UJ-24MR/ES | AC100～240V | 14 | 10 | DC24V漏型/源型 | 继电器 | 95*90*83 |
| FX5UJ-24MT/ES | 晶体管(漏型) | |||||
| FX5UJ-24MT/ESS | 晶体管(源型) | |||||
| FX5UJ-40MR/ES | 24 | 16 | 继电器 | 130*90*83 | ||
| FX5UJ-40MT/ES | 晶体管(漏型) | |||||
| FX5UJ-40MT/ESS | 晶体管(源型) | |||||
| FX5UJ-60MR/ES | 36 | 24 | 继电器 | 175*90*83 | ||
| FX5UJ-60MT/ES | 晶体管(漏型) | |||||
| FX5UJ-60MT/ESS | 晶体管(源型) | |||||
| － | MELSEC iQ-F FX5UJ用户手册(硬件篇)手册编号: SH(NA)-082207CHN | |||||
| － | MELSEC iQ-F FX5用户手册(应用篇)手册编号: JY997D58701 | |||||
| MR-J3USBCBL3M [3m] | 连接计算机用的USB电缆 | |||||
| GT09-C30USB-5P [3m] | ||||||
| 安全扩展模块 | |||||||
| 型号 | 规格 | ||||||
| FX5-SF-MU4T5 | 安全主模块 | ||||||
| FX5-SF-8DI4 | 安全输入扩展模块 | ||||||
| I/O 模块 | |||||||
| 型号 | 规格 | 外形尺寸（mm） （W × H × D） |
|||||
| 额定电压 | 输入 | 输出 | |||||
| ■■■扩展电缆型■■■ | |||||||
| ◆输入模块 | |||||||
| FX5-8EX/ES | 由CPU 模块供电 | 8点 | DC24V 漏型/源型 | — | — | 40×90×83 | |
| FX5-16EX/ES | 16点 | — | — | ||||
| ◆输出模块 | |||||||
| FX5-8EYR/ES | 由CPU 模块供电 | — | — | 8点 | 继电器 | 40×90×83 | |
| FX5-8EYT/ES | 晶体管/漏型 | ||||||
| FX5-8EYT/ESS | 晶体管/源型 | ||||||
| FX5-16EYR/ES | — | — | 16点 | 继电器 | |||
| FX5-16EYT/ES | 晶体管/漏型 | ||||||
| FX5-16EYT/ESS | 晶体管/源型 | ||||||
| ◆输入输出模块 | |||||||
| FX5-16ER/ES | 由CPU 模块供电 | 8点 | DC24V 漏型/源型 | 8点 | 继电器 | 40×90×83 | |
| FX5-16ET/ES | 晶体管/漏型 | ||||||
| FX5-16ET/ESS | 晶体管/源型 | ||||||
| ◆高速脉冲输入输出模块 | |||||||
| FX5-16ET/ES-H | 由CPU 模块供电 | 8点 | DC24V 漏型/源型 | 8点 | 晶体管/漏型 | 40×90×83 | |
| FX5-16ET/ESS-H | 晶体管/源型 | ||||||
| ◆电源内置输入输出模块 | |||||||
| FX5-32ER/ES | AC100～240V 50/60Hz |
16点 | DC24V 漏型/源型 | 16点 | 继电器 | 150×90×83 | |
| FX5-32ET/ES | 晶体管/漏型 | ||||||
| FX5-32ET/ESS | 晶体管/源型 | ||||||
| FX5-32ER/DS | DC24V | 16点 | DC24V 漏型/源型 | 16点 | 继电器 | ||
| FX5-32ET/DS | 晶体管/漏型 | ||||||
| FX5-32ET/DSS | 晶体管/源型 | ||||||
| ■■■扩展连接器型■■■ | |||||||
| ◆输入模块 | |||||||
| FX5-C16EX/D | 由CPU 模块供电 | 16点 | DC24V 漏型 | — | — | 14.6×90×87 | |
| FX5-C16EX/DS | DC24V 漏型/源型 | ||||||
| FX5-C32EX/D | 32点 | DC24V 漏型 | — | — | 20.1×90×87 | ||
| FX5-C32EX/DS | DC24V 漏型/源型 | ||||||
| FX5-C32EX/DS-TS | 20.1×90×93.7 | ||||||
| ◆输出模块 | |||||||
| FX5-C16EYT/D | 由CPU 模块供电 | — | — | 16点 | 晶体管/漏型 | 14.6×90×87 | |
| FX5-C16EYT/DSS | 晶体管/源型 | ||||||
| FX5-C16EYR/D-TS | — | — | 16点 | 继电器 | 30.7×90×93.7 | ||
| FX5-C32EYT/D | — | — | 32点 | 晶体管/漏型 | 20.1×90×87 | ||
| FX5-C32EYT/DSS | 晶体管/源型 | ||||||
| FX5-C32EYT/D-TS | 晶体管/漏型 | 20.1×90×93.7 | |||||
| FX5-C32EYT/DSS-TS | 晶体管/源型 | ||||||
| ◆输入输出模块 | |||||||
| FX5-C32ET/D | 由CPU 模块供电 | 16点 | DC24V 漏型 | 16点 | 晶体管/漏型 | 20.1×90×87 | |
| FX5-C32ET/DSS | DC24V 漏型/源型 | 晶体管/源型 | |||||
| FX5-C32ET/DS-TS | 晶体管/漏型 | 20.1×90×93.7 | |||||
| FX5-C32ET/DSS-TS | 晶体管/源型 | ||||||
| 扩展板、扩展适配器 | |||||||
| 型号 | 规格 | ||||||
| FX5-232-BD | RS-232C通信用接口 | ||||||
| FX5-485-BD | RS-485通信用接口 | ||||||
| FX5-422-BD-GOT | RS-422通信用（GOT连接用）接口 | ||||||
| FX5-232ADP | RS-232C通信用适配器 | ||||||
| FX5-485ADP | RS-485通信用适配器 | ||||||
| FX5-4AD-ADP | 4ch 模拟量输入用适配器 | ||||||
| FX5-4AD-PT-ADP | 4ch 温度传感器（测温电阻体）输入 | ||||||
| FX5-4AD-TC-ADP | 4ch 温度传感器（热电偶）输入 | ||||||
| FX5-4DA-ADP | 4ch 模拟量输出用适配器 | ||||||
| FX5 扩展电源模块、总线转换模块、连接器转换模块 | |||||||
| 型号 | 规格 | ||||||
| FX5-1PSU-5V | FX5UJ、FX5U（AC电源型）扩展用电源 | ||||||
| FX5-C1PS-5V | FX5U（DC电源型）、FX5UC扩展用电源 | ||||||
| FX5-CNV-BUS | 总线转换FX5（扩展电缆型）→ FX3 | ||||||
| FX5-CNV-BUSC | 总线转换FX5（扩展连接器型）→ FX3 | ||||||
| FX5-CNV-IF | 连接器转换FX5（扩展电缆型）→ FX5（扩展连接器型） | ||||||
| FX5-CNV-IFC | 连接器转换FX5（扩展连接器型）→ FX5（扩展电缆型） | ||||||
| FX5 智能功能模块 | |||||||
| 型号 | 规格 | ||||||
| FX5-4AD | 4ch模拟量输入 | ||||||
| FX5-4DA | 4ch模拟量输出 | ||||||
| FX5-8AD | 8ch多输入 | ||||||
| FX5-4LC | 4ch温度调节 | ||||||
| FX5-20PG-P | 2轴脉冲串定位（晶体管输出） | ||||||
| FX5-20PG-D | 2轴脉冲串定位（差动驱动输出） | ||||||
| FX5-40SSC-S | 简单运动4轴控制 | ||||||
| FX5-80SSC-S | 简单运动8轴控制 | ||||||
| FX5-ENET | 以太网模块 | ||||||
| FX5-ENET/IP | EtherNet/IP模块 | ||||||
| FX5-CCL-MS | CC-Link 系统主站、智能设备站 | ||||||
| FX5-CCLIEF | CC-Link IE现场网络智能设备站 | ||||||
| FX5-ASL-M | AnyWireASLINK系统主站模块 | ||||||
| FX5-DP-M | PROFIBUS-DP主站模块 | ||||||
| 项目 | 规格 | ||
| 输入点数 | FX5UJ-24M□: 14点、 FX5UJ-40M□: 24点、FX5UJ-60M□: 36点 | ||
| 连接形式 | 装卸式端子排(M3螺钉) | ||
| 输入形式 | 漏型/源型 | ||
| 输入信号电压 | DC24V +20%、-15% | ||
| 输入信号电流 | [X0～X7] 5.3mA/DC24V [X10以后] 4.0mA/DC24V | ||
| 输入阻抗 | [X0～X7] 4.3kΩ[X10以后] 5.6kΩ | ||
| 输入ON灵敏度电流 | [X0～X7] 3.5mA以上 [X10以后] 3.0mA以上 | ||
| 输入OFF灵敏度电流 | 1.5mA以下 | ||
| 输入响应频率 | X0、X1、X3、X4 | 100kHz(读取50k～100kHz响应频率的脉冲时，请查看手册。) | |
| X2、X5、X6、X7 | 10kHz | ||
| 脉冲波形 | 波形 | T2(上升沿/下降沿时间) | |
| X0、X1、X3、X4 | 5μs以上 | 2.5μs以下 | |
| X2、X5、X6、X7 | 50μs以上 | 25μs以下 | |
| 输入响应时间(H/W滤波器延迟) | X0、X1、X3、X4 | ON时: 5μs以下 OFF时: 5μs以下 | |
| X2、X5、X6、X7 | ON时: 30μs以下 OFF时: 50μs以下 | ||
| X10～X17 | ON时: 50μs以下 OFF时: 150μs以下 | ||
| X20以后 | ON时: 约10ms OFF时: 约10ms | ||
| 输入响应时间(数字式滤波器设定值) | X10～X17 | 无、10μs、50μs、0.1ms、0.2ms、0.4ms、0.6ms、1ms、5ms、10ms(初始值)、20ms、70ms在噪音较多的环境中使用时，请对数字式滤波器进行设定。 | |
| 输入信号形式(输入传感器形式) | 无电压触点输入漏型: NPN集电极开路型晶体管 源型: PNP集电极开路型晶体管 | ||
| 输入回路绝缘 | 光耦绝缘 | ||
| 输入动作显示 | 输入ON时LED灯亮 | ||
| 项目 | MELSEC iQ-F 系列 | |||||||
| FX5UJ | FX5U | |||||||
| 合计控制点数 | 合计256 点 | 合计512 点 | ||||||
| (输入输出点数 256 ＋远程I/O点数 256) | (输入输出点数 384 ＋远程I/O点数 512) | |||||||
| 运算速度 | LD: 0.034μs | LD: 0.034μs | ||||||
| MOV: 0.034μs | MOV: 0.034μs | |||||||
| 程序容量 | 48k步 | 128k步*1 | ||||||
| 内置 功能*1 | 通用通信端口 | 〇 | 〇 | |||||
| USB(Mini-B) | 〇(MELSOFT连接) | － | ||||||
| RS-485 | － | 〇 | ||||||
| 模拟量 | － | 模拟量输入×2ch、模拟量输出×1ch | ||||||
| 定位(晶体管输出) | 200kpps×3 轴 | 200kpps×4 轴 | ||||||
| 高速计数器(1 相1 输入) | 100kHz×4ch | 200kHz×8ch(仅FX5U-32M，6ch 200kHz+2ch 10kHz) | ||||||
| 10kHz×4ch | ||||||||
| SD存储卡槽 | 〇 | 〇 | ||||||
| 维护功能 | 数据记录 | 〇 | 〇 | |||||
| 存储器转储 | 〇 | 〇 | ||||||
| 实时监视 | 〇 | 〇 | ||||||
| 备份还原/引导运行 | 〇 | 〇 | ||||||
| 网络(以太网) | CC-Link IE现场网络Basic | 〇(8 站) | 〇(16 站) | |||||
| 简单CPU通信 | 〇(8 站) | 〇(16 站) | ||||||
| 其他 | MELSOFT连接、SLMP(3E帧)、Socket通信、通信协议支援、MODBUS/TCP通信、时间设置功能(SNTP客户端) | |||||||
| 其他网络 | 简易PLC间链接、并联链接、MC协议、变频器通信、无顺序通信、通信协议支援、CC-Link 、MODBUS/RTU通信、MELSOFT连接等 | |||||||
| 固件升级 | 〇 | 〇 | ||||||
| 以太网 相关功能 | FTP服务器功能 | 〇 | 〇 | |||||
| 系统Web页面 | 〇 | 〇 | ||||||
| 用户Web页面 | － | 〇 | ||||||
| 时钟功能 | 显示信息 | 年、月、日、时、分、秒、星期(自动判断闰年) | 年、月、日、时、分、秒、星期(自动判断闰年) | |||||
| 精度 | 月差 ±45 秒/25℃ (TYP) | 月差 ±45 秒/25℃ (TYP) | ||||||
| 停电保持 (时钟数据) | 保持方法 | 大容量电容器 | 大容量电容器 | |||||
| 保持时间 | 15 日(环境温度: 25℃ ) | 10 日(环境温度: 25℃ )＊2 | ||||||
| 扩展性*3 | 简单运动模块 | 最大1 台 | 最大16 台 | |||||
| 智能功能模块 | 最大8 台 | 最大16 台 | ||||||
| 通信适配器 | 最大2 台*4 | 最大2 台 | ||||||
| 模拟量适配器 | 最大2 台 | 最大4 台 | ||||||
| 扩展板 | 最大1 台 | 最大1 台 | ||||||
