MELSEC MX-F控制器
MELSEC MX控制器：
MELSEC MX控制器是将顺序/运动/网络三种控制集于一体的控制器系列产品。

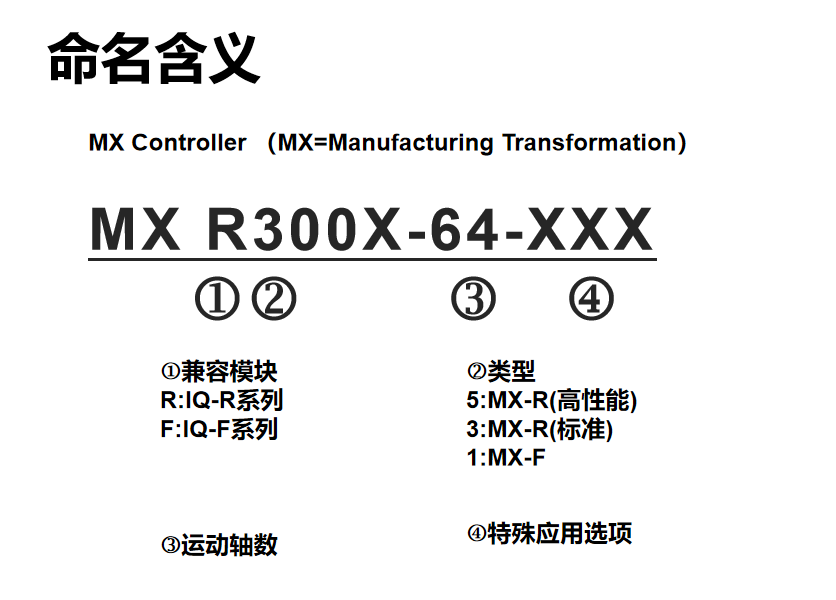

MELSEC MX控制器有MX-R型和MX-F型两种。
MX-R型可与MELSECiQ-R系列的各种模块组合使用，MX-F型可与MELSECiQ-F系列的各种模块组合使用，
从而构建多样化且高性能的系统。
| 产品名称 | 型号 | 概要 |
| MX-F型 | MXF100-8-N32 | 程序存储器：30M字节最大控制轴数：8轴CC-Link IE TSN内置 输入：16点晶体管(漏型)输出：16点 |
| MXF100-8-P32 | 程序存储器：30M字节最大控制轴数：8轴CC-Link IE TSN内置 输入：16点晶体管(源型)输出：16点 |
|
| MXF100-16-N32 | 程序存储器：30M字节最大控制轴数：16轴CC-Link IE TSN内置 输入：16点晶体管(漏型)输出：16点 |
|
| MXF100-16-P32 | 程序存储器：30M字节最大控制轴数：16轴CC-Link IE TSN内置 输入：16点晶体管(源型)输出：16点 |
| SD存储卡 | NZ1MEM-2GBSD | SD存储卡2GB |
| NZ1MEM-4GBSD | SDHC存储卡4GB | |
| NZ1MEM-8GBSD | SDHC存储卡8GB | |
| NZ1MEM-16GBSD | SDHC存储卡16GB | |
| 电池 | FX3U-32BL | 用于长时间备份时钟数据的电池 |
| 项目 | 规格 |
| 额定电压 | DC24V |
| 电压变动范围 | +20%、-15% |
| 允许瞬时停电时间 | 5ms及以下(24V时) |
| 电源保险丝 | 125V3.15A时间差保险丝 |
| 冲击电流 | 100A、0.06ms以下 4.0A、350ms以下 |
| 消耗功率 | 单个控制器：13.6W及以下 可连接至控制器的最大配置时：32.0W及以下(不包括扩展设备的外部DC24V电源) |
| DC24V内置电源容量 | 500mA |
| DC5V内置电源容量 | 720mA |
| 项目 | MX - F型 | |
| 常规 | 数据记录功能 | |
| SLMP通信 | ||
| 固件更新功能 | ||
| 事件履历功能 | ||
| 备份还原 | 计划将来支持 | |
| 模块间同步功能 | ||
| 工程 | 多重中断功能 | |
| 维护 | 实时监视功能 | |
| 网络服务器功能 | 计划将来支持 | |
| 网络 | 文件传送功能(FTP服务器) | |
| 文件传送功能(FTP客户端) | ||
| 简单CPU通信 | 计划将来支持 | |
| CC-Link IE现场Basic | 计划将来支持 | |
| MQTT | 计划将来支持 | |
| 信息协同/安全性 | 用户认证功能 | |
| 加密通信功能 | ||
| OPC UA服务器功能 | 计划将来支持 | |
| OPC UA客户端功能 | 计划将来支持 | |
| 记录功能 | 计划将来支持 | |
| 网络驱动器功能 | 计划将来支持 | |
| 产品名称 | 型号 | 概要 |
| MX-F型用 I/O模块 |
MXF100-X32 | 输入模块输入32点(弹簧夹端子台) |
| MXF100-Y16R | 输出模块输出16点/继电器型(弹簧夹端子台) | |
| MXF100-Y32N | 输出模块输出32点/漏型(弹簧夹端子台) | |
| MXF100-Y32P | 输出模块输出32点/源型(弹簧夹端子台) | |
| MXF100-H32N | 输入输出模块输入16点、输出16点/漏型(弹簧夹端子台) | |
| MXF100-H32P | 输入输出模块输入16点、输出16点/源型(弹簧夹端子台) | |
| I/O模块1 | ||
| 电源内置输入输出 | FX5-32ER/DS | 输入：16点DC24V漏型/源型输出：16点继电器螺钉端子排型 |
| FX5-32ET/DS | 输入：16点DC24V漏型/源型输出：16点晶体管漏型螺钉端子排型 | |
| FX5-32ET/DSS | 输入：16点DC24V漏型/源型输出：16点晶体管源型螺钉端子排型 | |
| 扩展电源模块 | ||
| 扩展电源 | FX5-C1PS-5V | 扩展用电源 |
| 智能功能模块1 | ||
| 高速计数器 | FX5-2HC/ES | 高速计数器：2ch输入格式：差动线驱动器弹簧夹端子台型 |
| 模拟量输入 | FX5-4AD | 模拟量输入：4ch弹簧夹端子台型 |
| 模拟量输出 | FX5-4DA | 模拟量输出：4ch弹簧夹端子台型 |
| 多输入 | FX5-8AD | 多输入(电压、电流、热电偶、测温电阻器):8ch弹簧夹端子台型 |
| 温度调节 | FX5-4LC | 输入(热电偶、测温电阻器、低电压输入):4点输入(电流检测器):4点 |
| 输出(集电极开路晶体管输出):4点弹簧夹端子台型 | ||
| EtherNet/IP | FX5-ENET/IP | EtherNet/IPT系统支持扫描器EtherNet/IP通信功能： Class1实例通信、 |
| Class3信息通信、UCMM信息通信 | ||
| CC-Link IE TSN | FX5-CCLGN-MS | CC-Link IE TSN主站/本地站模块 |
| 主站 ·本地站 | ||
| CC-Link系统 | FX5-CCL-MS | CC-Link用主站CC-Link用智能设备站 |
| 主站 ·智能设备 | ||
| 连接器转换模块 | ||
| 连接器转换 | FX5-CNV-IFC | 用于将FX5(扩展连接器型)与FX5(扩展电缆型)的扩展设备进行连接的连接器转换模块 |
| 扩展延长电缆 | ||
| 扩展延长电缆 | FX5-30EC | 扩展模块用延长电缆(0.3m) |
| FX5-65EC | 扩展模块用延长电缆(0.65m) | |
| 连接器转换适配器 | ||
| 连接器转换 | FX5-CNV-BC | 连接器转换适配器 |
| 扩展适配器 | ||
| 模拟量输入输出 | FX5-4A-ADP | 模拟量输入：2ch模拟量输出：2ch |
| 欧式端子排型 | ||
| 模拟量输入 | FX5-4AD-ADP | 模拟量输入：4ch |
| 欧式端子排型 | ||
| 模拟量输出 | FX5-4DA-ADP | 模拟量输出：4ch |
| 欧式端子排型 | ||
| 测温电阻器温度传感器输入 | FX5-4AD-PT-ADP | 测温电阻器温度传感器输入：4ch |
| 欧式端子排型 | ||
| 热电偶温度传感器输入 | FX5-4AD-TC-ADP | 热电偶温度传感器输入：4ch |
| 欧式端子排型 | ||
| RS-232通信 | FX5-232ADP | RS-232C通信 |
| D-sub 9pin型 | ||
| RS-485通信 | FX5-485ADP | RS-485通信 |
| 欧式端子排型 | ||
| 产品名称 | 型号 | 概要 |
| 输入 | NZ2GN2S1-16D | 16点DC24V输入响应时间：0～70ms正公共端/负公共端共用弹簧夹端子台1线式 |
| NZ2GN2S1-32D | 32点DC24V输入响应时间：0～70ms正公共端/负公共端共用弹簧夹端子台1线式 | |
| NZ2GN2B1-16D | 16点DC24V输入响应时间：0～70ms正公共端/负公共端共用螺钉端子排1线式 | |
| NZ2GN2B1-32D | 32点DC24V输入响应时间：0～70ms正公共端/负公共端共用螺钉端子排1线式 | |
| NZ2GNCE3-32D | 32点DC24V输入响应时间：0～70ms正公共端传感器连接器(e-CON)3线式 | |
| NZ2GNCF1-32D | 32点DC24V输入响应时间：0～70ms正公共端/负公共端共用40针连接器1线式 | |
| 输出 | NZ2GN2S1-16T | 16点DC12/24V漏型弹簧夹端子台1线式 |
| NZ2GN2S1-16TE | 16点DC12/24V源型弹簧夹端子台1线式 | |
| NZ2GN2S1-32T | 32点DC12/24V漏型弹簧夹端子台1线式 | |
| NZ2GN2S1-32TE | 32点DC12/24V源型弹簧夹端子台1线式 | |
| NZ2GN2B1-16T | 16点DC12/24V漏型螺钉端子排1线式 | |
| NZ2GN2B1-16TE | 16点DC12/24V源型螺钉端子排1线式 | |
| NZ2GN2B1-32T | 32点DC12/24V漏型螺钉端子排1线式 | |
| NZ2GN2B1-32TE | 32点DC12/24V源型螺钉端子排1线式 | |
| NZ2GNCF1-32T | 32点DC12/24V漏型40针连接器1线式 | |
| 输入输出混合 | NZ2GN2S1-32DT | 输入：16点DC24V输入响应时间：0～70ms正公共端 输出：16点DC24V漏型弹簧夹端子台1线式 |
| NZ2GN2S1-32DTE | 输入：16点DC24V输入响应时间：0～70ms负公共端 输出：16点DC24V源型弹簧夹端子台1线式 |
|
| NZ2GN2B1-32DT | 输入：16点DC24V输入响应时间：0～70ms正公共端 输出：16点DC24V漏型螺钉端子排1线式 |
|
| NZ2GN2B1-32DTE | 输入：16点DC24V输入响应时间：0～70ms负公共端 输出：16点DC24V源型螺钉端子排1线式 |
|
| NZ2GNCE3-32DT | 输入：16点DC24V输入响应时间：0～70ms正公共端 输出：16点DC24V漏型传感器连接器(e-CON)3线式 |
|
| 模拟量输入 | NZ2GN2S-60AD4 | 4通道输入：DC-10～10V、DC0～20mA 转换速度：200μs/通道弹簧夹端子台 |
| NZ2GN2B-60AD4 | 4通道输入： DC-10～10V、DC0～20mA 转换速度：200μs/通道螺钉端子排 |
|
| 模拟量输出 | NZ2GN2B-60DA4 | 4通道输出：DC-10～10V、DC0～20mA 转换速度：200μs/通道弹簧夹端子台 |
| NZ2GN2S-60DA4 | 4通道输出： DC-10～10V、DC0～20mA 转换速度：200μs/通道螺钉端子排 |
|
| 防水 · 防尘类型(IP67)远程模块 | ||
| 输入 | NZ2GN12A4-16D | 16点DC24V输入响应时间：0～70ms正公共端防水连接器2～4线式 |
| NZ2GN12A4-16DE | 16点DC24V输入响应时间：0～70ms负公共端防水连接器2～4线式 | |
| 输出 | NZ2GN12A2-16T | 16点DC12/24V晶体管漏型防水连接器2线式 |
| NZ2GN12A2-16TE | 16点DC12/24V晶体管源型防水连接器2线式 | |
| 输入输出混合 | NZ2GN12A42-16DT | 输入：8点DC24V输入响应时间：0～ 70ms正公共端2～4线式 输出：8点DC12/24V漏型2线式防水连接器 |
| NZ2GN12A42-16DTE | 输入：8点DC24V输入响应时间：0～70ms负公共端2～4线式 输出：8点DC12/24V源型2线式防水连接器 |
|
| 工业交换式集线器 | ||
| 工业交换式集线器 | NZ2MHG-TSNT4 | 工业交换式集线器 |
| NZ2MHG-TSNT8F2 | ||
