多功能迷你型(IM)(S900)

多功能迷你型(IM)(S900)

额定电压:220V 单相/440V 三相

功率范围:0.2kW ~ 3.7kW

输出频率:0.1HZ~400HZ



企业微信截图_16653832329092 - 副本.png


通用规格
项目 详情规格
输出频率 控制方式 采用SVPWM或准SPWM调变技术
输出频率范围 0.1-400.00Hz
频率设定解析率 0.01Hz
输出频率解析率 0.01Hz
PWM载波频率 可自2~12kHz内可调
转矩提升 自动转矩提升及自动滑差补偿起动转矩在5Hz时,可达150百分之的额定转矩
跳跃频率 可自0.1~400Hz设定3点
加速/减速时间 0.1~600秒(2段加/减速时间可分别独立设定)
失速防止准位 可依马达负载特性以驱动器额定电流的50~200百分之设定
直流制动 停止自0.1~60.0Hz操作,制动电流~近似100百分之的额定电流起动时间0-60.0秒,停止时间0-60.0秒
V/f曲线 可设定的V/f曲线
操作特性 频率设定信号 数位操作器 由上下键设定
外部信号 电位器5kQ,DCO~10V,DC4~20mA多功能输入选择3~5(7段速;寸动,上/下指),串行通讯(RS485)
运转频率信号 数位操作器 可由[RUN]、[STOP]键执行
外部端子 2线式(Fwd/Stop、Rev/Stop、Run/Stop、Fwd/Rev )3线式运转,寸动运转,串行通讯埠(RS485)
智慧型输入端子 7段可预设速度切换,一/第二加减速时间切换,禁止加减速,外部中断输入,寸动运转递增/逆减频率端子设定,计数端子
智慧型输出端子 运转中,频率到达输出,非零速,计数到达输出,过转矩输出,外部中断指示,低电压检出操作模式指示,异常故障输出,外部异常中断
类比信号输出 对应输出电流、输出频率1(转差率补偿前 )、输出频率2(转差率补偿后)、输出电压、消耗功率对应输出电流、直流母线电压
内建功能 输出频率上下限设定,瞬时停电再起动,异常故障再起动,自动稳压输出调节,异常记录,参数锁定,参数出厂重置,禁止反转,过电流失速防止,过电压失速防止,电子热动电驿
防御功能 过电压,过电流,低电压,外部异常中断输入,电机过负载,驱动器过负荷,驱动器过热
数位操作面板 内含6个功能键4位数的7段LED显示器,4个状态指示LED灯,可设定频率,显示实际输出频率、输出电流、使用者自定单位,参数浏览及修改设定及参数锁定,异常故障显示,可执行运转、停止、重置。正转/反转
环境 操作环境温度 —10°Cto +40C
储存温度 —20°Cto +60C
操作环境湿度 90百分制RH以下无结露
安装高度 高度1000m以下,室内(无腐蚀性气体、液体、粉尘)
振动 20Hz以下9.80665m/s2(1g ),2050Hz 5.88m/s2 (0.6g)
防护等级 IP20
S900
单相220V系列
项目 规格

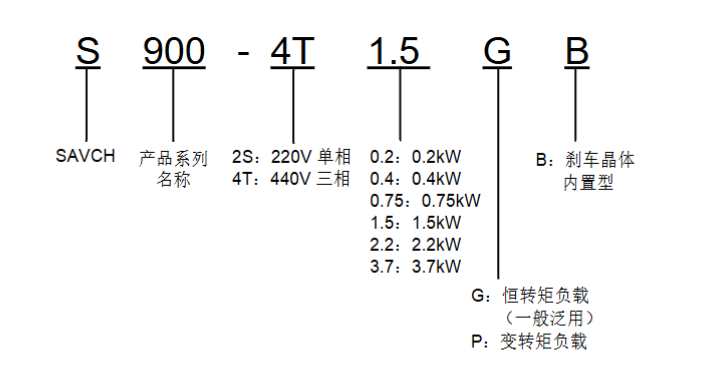

型号(S900-2S***G) 0.2 0.4 0.75 1.5 2.2
输出 适用马达输出功率(kw) 0.2 0.4 0.75 1.5 2.2
适用马达输出功率(HP ) 0.25 0.5 1 2 3
输出额定容量(kVA ) 0.6 1 1.9 2.5 4.2
输出额定电流(A) 1.6 2.5 4.2 7.5 11
输出频率范围 0.1~400Hz
过负载能力 额定输出电流的150运行60秒
大输出电压 对应输入电源
输入 相数、电压、频率 单相 200~240V 50/60Hz
电压、频率容许变动范围 电压:±15 频率:±5
所需电源容量(KVA) 1.1 1.5 2.2 3.9 6
输入电流(A) 4.9 6.5 10 17.5 27
冷却散热系统 自然冷风 强制冷风

三相440V系列
项目
型号(S900-4T***G) 0.4 0.75 1.5 2.2 3.7
输出 适用马达输出功率(kw) 0.4 0.75 1.5 2.2 3.7
适用马达输出功率(HP ) 0.5 1 2 3 5
输出额定容量(kVA ) 1.2 23 3.2 4.2 6.3
输出额定电流(A) 1.5 2.5 4.2 5.5 8.2
输出频率范围 0.1~400Hz
过负载能力 额定输出电流的150运行60秒
大输出电压 对应输入电源
输入 相数、电压、频率 三相380~460V 50/60Hz
电压、频率容许变动范围 电压:±10 频率:±5
所需电源容量(KVA) 1.3 2.3 4 4.8 6.0
输入电流(A) 1.9 3.5 6.0 7.2 9.0
冷却散热系统 自然冷风 强制冷风





S900
单相220V系列
项目 规格
型号(S900-2S***G) 0.2 0.4 0.75 1.5 2.2
输出 适用马达输出功率(kw) 0.2 0.4 0.75 1.5 2.2
适用马达输出功率(HP ) 0.25 0.5 1 2 3
输出额定容量(kVA ) 0.6 1 1.9 2.5 4.2
输出额定电流(A) 1.6 2.5 4.2 7.5 11
输出频率范围 0.1~400Hz
过负载能力 额定输出电流的150运行60秒
大输出电压 对应输入电源
输入 相数、电压、频率 单相 200~240V 50/60Hz
电压、频率容许变动范围 电压:±15 频率:±5
所需电源容量(KVA) 1.1 1.5 2.2 3.9 6
输入电流(A) 4.9 6.5 10 17.5 27
冷却散热系统 自然冷风 强制冷风

三相440V系列
项目
型号(S900-4T***G) 0.4 0.75 1.5 2.2 3.7
输出 适用马达输出功率(kw) 0.4 0.75 1.5 2.2 3.7
适用马达输出功率(HP ) 0.5 1 2 3 5
输出额定容量(kVA ) 1.2 23 3.2 4.2 6.3
输出额定电流(A) 1.5 2.5 4.2 5.5 8.2
输出频率范围 0.1~400Hz
过负载能力 额定输出电流的150运行60秒
大输出电压 对应输入电源
输入 相数、电压、频率 三相380~460V 50/60Hz
电压、频率容许变动范围 电压:±10 频率:±5
所需电源容量(KVA) 1.3 2.3 4 4.8 6.0
输入电流(A) 1.9 3.5 6.0 7.2 9.0
冷却散热系统 自然冷风 强制冷风
