开环矢量迷你型(IM)(S600)

开环矢量迷你型(IM)(S600)

额定电压:单/三相220V,三相440V

频率范围:0.1~500Hz

功率范围:0.4~5.5kW

控制方式:V/f,SVC(无速度传感器)







S600(标准规格)   通用规格
三相/单相220V系列   项目 详情规格
项目 规格   输出频率 控制方式 V/f控制、开环矢量控制(SVC)

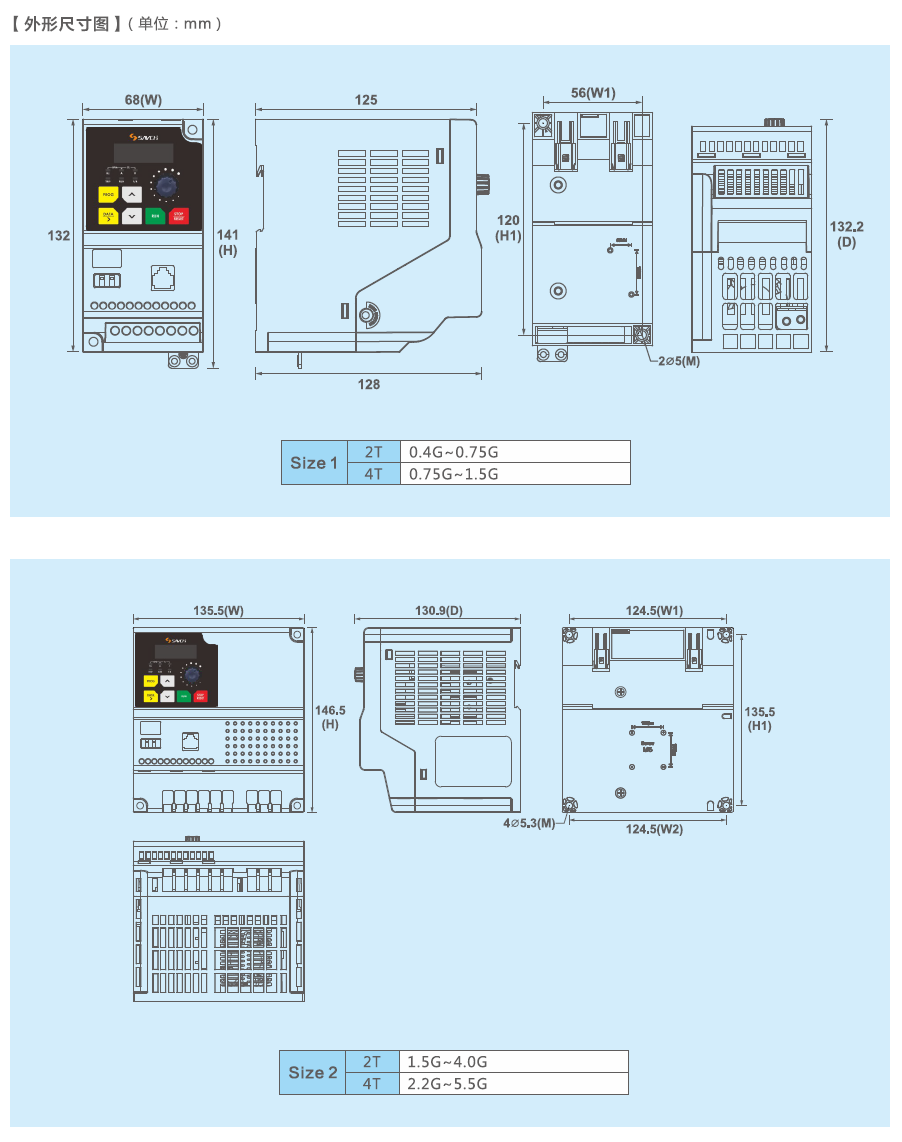

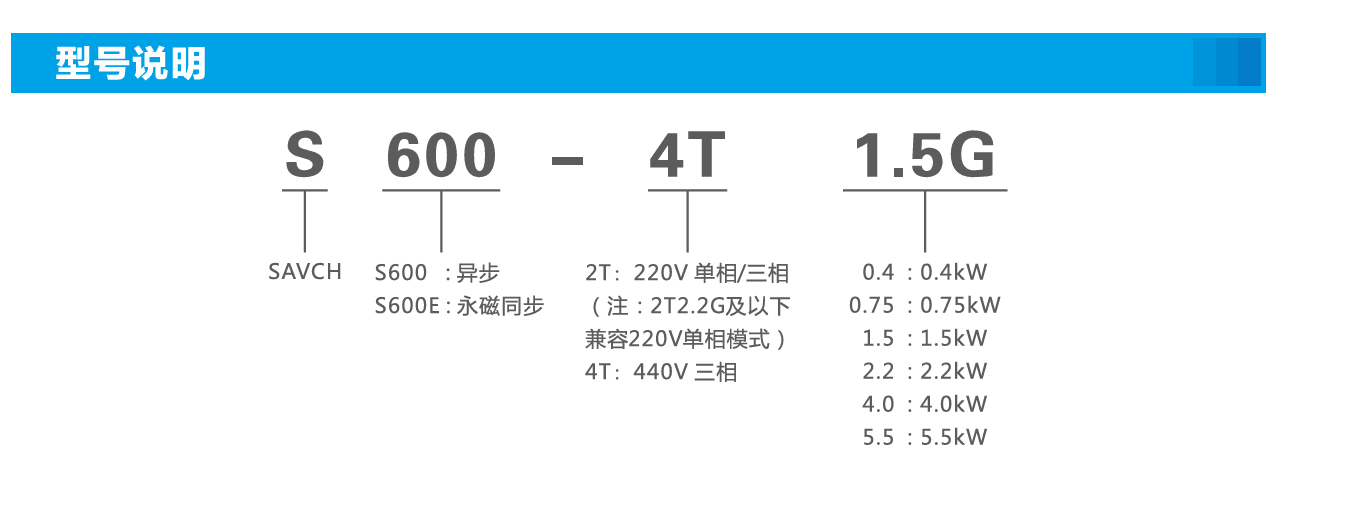

型号(S600-2T***G) 0.4 0.75 1.5 2.2 4.0   输出频率范围 0~500.00Hz
输出 适用马达输出功率(kw) 0.4 0.75 1.5 2.2 4.0   频率设定解析率 0.01Hz
适用马达输出功率(HP ) 0.5 1 2 3 5.4   输出频率解析率   0.01Hz
输出额定容量(kVA ) 1.1 1.5 2.7 3.7 6.5   PWM载波频率 可自0.5~12kHz调整
输出额定电流(A) 2.3 4.0 7.0 9.6 17.0   转矩提升 1Hz/150
输出频率范围 0~500Hz   V/f曲线 三种方式:直线型;多点型;N次方型V/f曲线(1.2次方1.4次方、1.6次方、1.8次方、2次方
过负载能力 额定输出电流的150运行60秒   V/f分离 2种方式:全分离、半分离
输出电压 对应输入电源   跳跃频率 0.1~500.00Hz设定2点
输入 相数、电压、频率 单相/三相 200~240V 50/60Hz   加速/减速时间 0.00~65000秒(4段加/减速时间独立设定),直线或S曲线加减速方式
电压、频率容许变动范围 电压:±15 频率:±5   过电流失速防止准位 可依马达负载特性以驱动器额定电流的100~200设定
输入电流(A) 单相 5.4 8.2 14.2 23 ×   直流制动 停止时可自0.00~作频率操作,制动电流0~100的额定电流;起动时间0-100.0秒,停止时间0-100.0秒
三相 3.1 5.0 7.7 11.1 22.2
冷却散热系统 强制冷风   刹车转矩 20(外接选购的刹车电阻可达125)
                  调速比 开环矢量控制:1:100
三相440V系列   操作特性 频率设定信号 数位操作面板 由上下键设定
项目 规格   外部端子 DCO-10V,DC4-20mA,串行通讯埠(RS485)
型号(S600-4T***G) 0.75 1.5 2.2 4.0 5.5   运转频率信号 数位操作面板 可由[RUN]、[STOP]键执行
输出 适用马达输出功率(kw) 0.75 1.5 2.2 4.0 5.5   外部端子 2线式/3线式运转,寸动运转,串行通讯埠(RS485)
适用马达输出功率(HP ) 1 2 3 5.4 7.4   多功能输入端子 正反转运行,三线式运行控制,正反转寸动运行,自由停车,复位故障,运行暂停,外部故障输入,递增/递减频率端子设定,16段可预设速度切换,加减速时间切换,频率源切换,运行命令切换,PID控制,PLC状态复位,暂停摆频,复位摆频,禁止加减速,禁止转矩控制,计算器功能,长度计数,频率增减设定删除,高速脉冲频率,停机直流制动,频率修改使能,速度控制与转矩控制切换,本次运行时间清零
输出额定容量(kVA ) 1.9 2.9 3.9 6.9 9.9
输出额定电流(A) 2.5 3.8 5.1 9 13
输出频率范围 0~500Hz
过负载能力 额定输出电流的150%运行60秒   多功能输出端子 变频器运行中,故障输出,频率水平检测FDT输出,频率到达,零速运行中,过载预报警,计数值到达长度到达,PLC循环完成,累计运行时间到达,频率限定中,转矩限定中,运行准备就绪AVI1>AVI2,上限频率到达,下限频率到达(运行有关),欠压状态输出,通讯设定,累计上电时间到达,频率到达输出,定时到达输出,掉载中,反向运行中,零电流状态,模块温度到达,输出电流超限,下限频率到达(停机也输出),报警输出(继续运行,本次运行时间到达
输出电压 对应输入电源
输入 相数、电压、频率 三相380~460V 50/60Hz
电压、频率容许变动范围 电压:±15 频率:±5
输入电流(A) 3.4 5.0 5.8 10.5 15   类比信号输出 对应实际输出频率、输出电流、输出电压等
冷却散热系统 强制冷风   故障信号接点 交流驱动器故障时接点“ON”(继电器或两个集电极开路输出)
                  内建功能 输出频率上下限设定,瞬时停电再起动,异常故障再起动,速度追踪,简易PLC、多段速运行,PID控制,定时控制,自动稳压输出调节,异常记录,参数锁定,参数出厂重置,禁止反转,过电流失速防止过电压失速防止,电子热动电驿


                  防御功能 短路防御,加速过电流,减速过电流,恒速过电流,加速过电压,减速过电压,恒速过电压,母线欠压故障,电机过载,变频器过载,过转矩防御,输入侧缺相(7.5G/11P及以上),输出侧缺相,模块过热,外部故障,通讯故障,电流检测故障,电机自学习故障,参数读写异常,变频器硬件异常,电机对地短路,运行时间到达,上电时间到达,掉载,PID反断线,快速限流超时

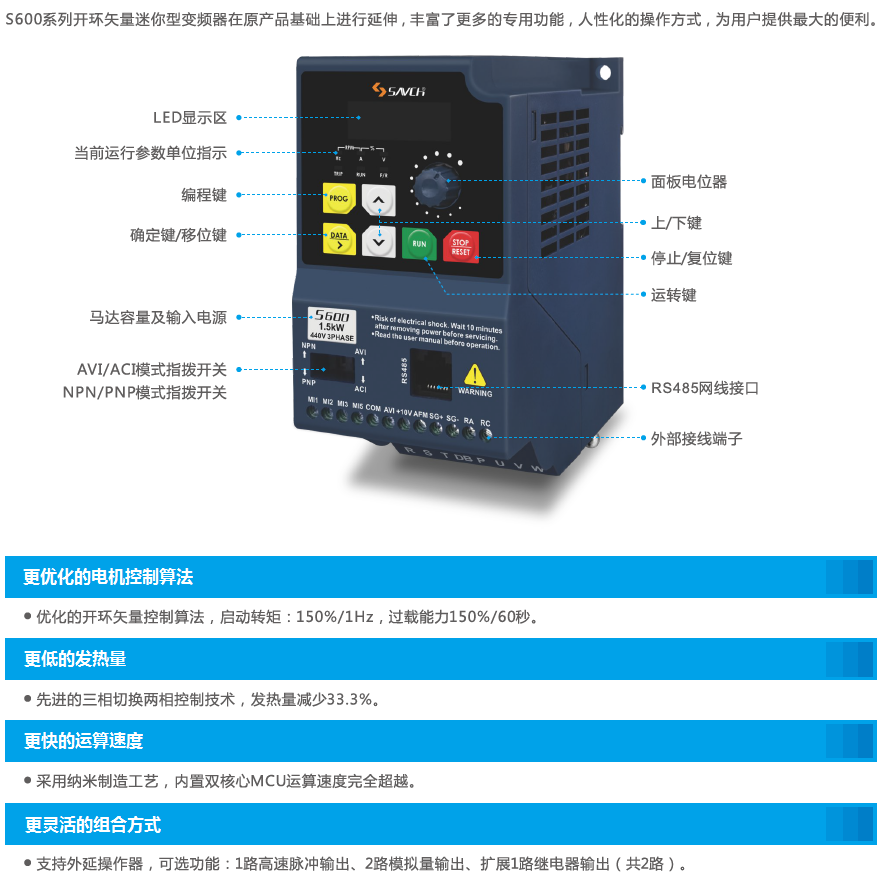

                  数位操作面板 内含8个功能键,5位数的8段LED显示器,6个状态指示LED灯,可设定频率,显示实际输出频率、输出电流、使用者自定单位,参数浏览、修改设定及参数锁定,异常故障显示,可执行运转、停止、重置、正转/反转、寸动



                  环境 操作环境温度 —10°C +40C
                  储存温度 —20°C +60C
                  操作环境湿度 90百分之RH以下无结露
                  安装高度 高度1000m以下,无腐蚀性气体、液体、粉尘
                  振动 20Hz以下9.80665m/s2(1g ),2050Hz 5.88m/s2 (0.6g)
                  防护等级 IP20(取决于客户的安装环境 )
