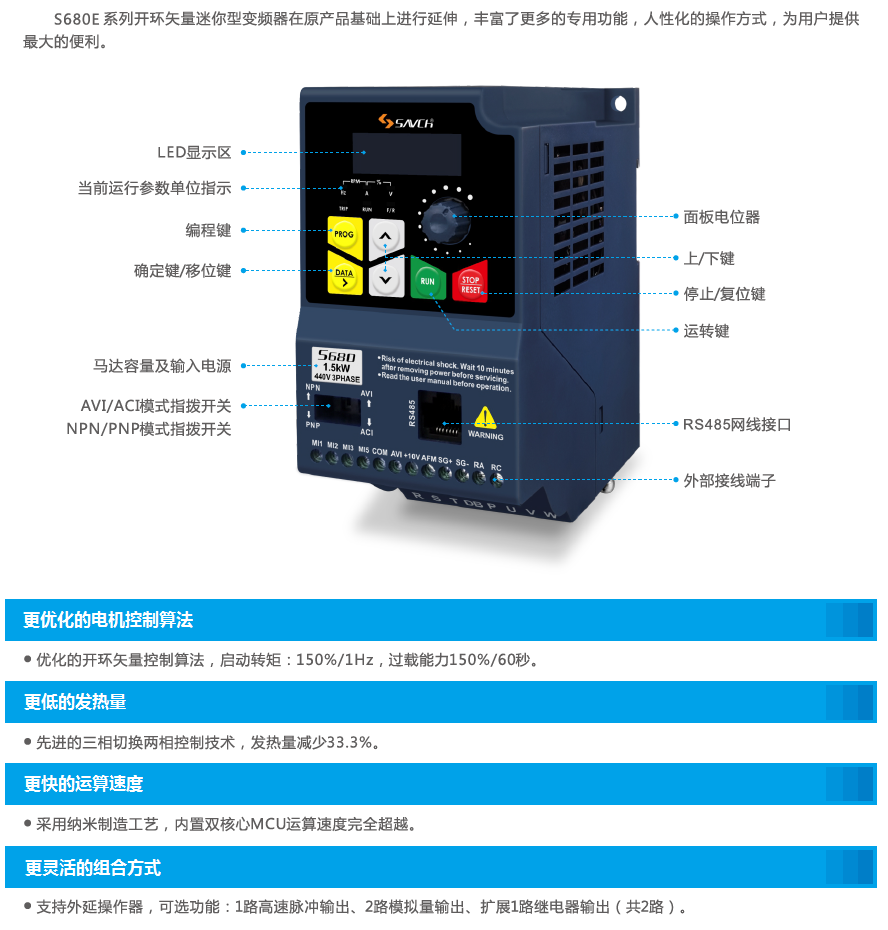

开环矢量迷你型（PM）（S680E）
额定电压：单/三相220V，三相440V
频率范围：0.1~500Hz
功率范围：0.4~5.5kW
控制方式：V/f，SVC（无速度传感器）
| S680(标准规格） | |||||||
| 三相/单相220V系列 | |||||||
| 项目 | 规格 | ||||||

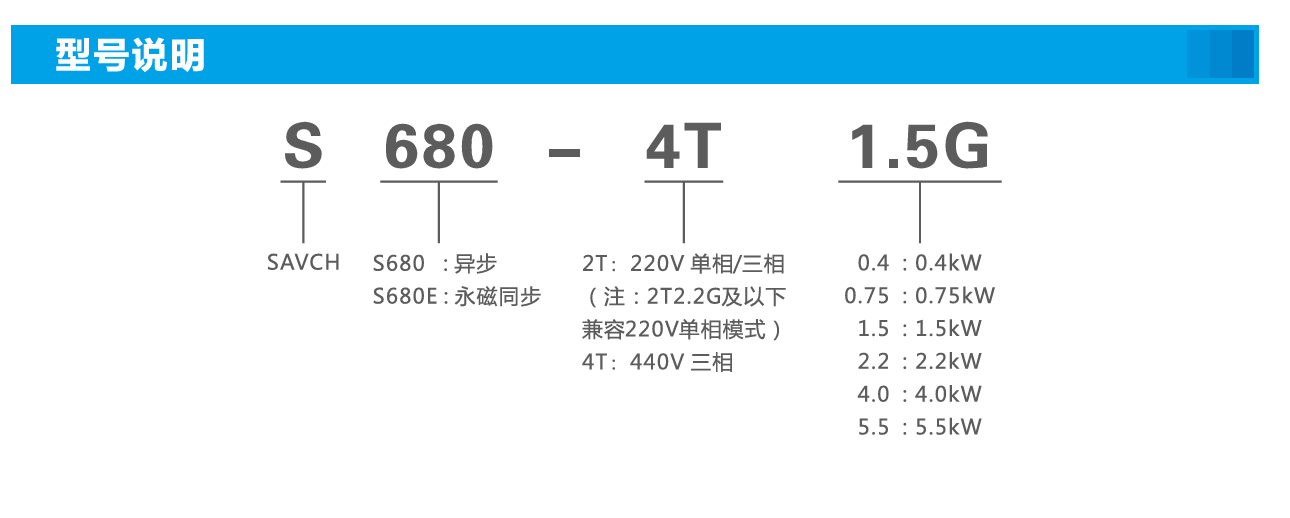

| 型号(S680-2T***G) | 0.4 | 0.75 | 1.5 | 2.2 | 4.0 | ||
| 输出 | 适用马达输出功率(kw) | 0.4 | 0.75 | 1.5 | 2.2 | 4.0 | |
| 适用马达输出功率(HP ) | 0.5 | 1 | 2 | 3 | 5.4 | ||
| 输出额定容量(kVA ) | 1.1 | 1.5 | 2.7 | 3.7 | 6.5 | ||
| 输出额定电流(A) | 2.3 | 4.0 | 7.0 | 9.6 | 17.0 | ||
| 输出频率范围 | 0~500Hz | ||||||
| 过负载能力 | 额定输出电流的150运行60秒 | ||||||
| 输出电压 | 对应输入电源 | ||||||
| 输入 | 相数、电压、频率 | 单相/三相 200~240V 50/60Hz | |||||
| 电压、频率容许变动范围 | 电压:±15 频率:±5 | ||||||
| 输入电流（A） | 单相 | 5.4 | 8.2 | 14.2 | 23 | × | |
| 三相 | 3.1 | 5.0 | 7.7 | 11.1 | 22.2 | ||
| 冷却散热系统 | 强制冷风 | ||||||
| 三相440V系列 | |||||||
| 项目 | 规格 | ||||||
| 型号(S680-4T***G) | 0.75 | 1.5 | 2.2 | 4.0 | 5.5 | ||
| 输出 | 适用马达输出功率(kw) | 0.75 | 1.5 | 2.2 | 4.0 | 5.5 | |
| 适用马达输出功率(HP ) | 1 | 2 | 3 | 5.4 | 7.4 | ||
| 输出额定容量(kVA ) | 1.9 | 2.9 | 3.9 | 6.9 | 9.9 | ||
| 输出额定电流(A) | 2.5 | 3.8 | 5.1 | 9 | 13 | ||
| 输出频率范围 | 0~500Hz | ||||||
| 过负载能力 | 额定输出电流的150%运行60秒 | ||||||
| 输出电压 | 对应输入电源 | ||||||
| 输入 | 相数、电压、频率 | 三相380~460V 50/60Hz | |||||
| 电压、频率容许变动范围 | 电压:±15 频率:±5 | ||||||
| 输入电流（A） | 3.4 | 5.0 | 5.8 | 10.5 | 15 | ||
| 冷却散热系统 | 强制冷风 | ||||||
