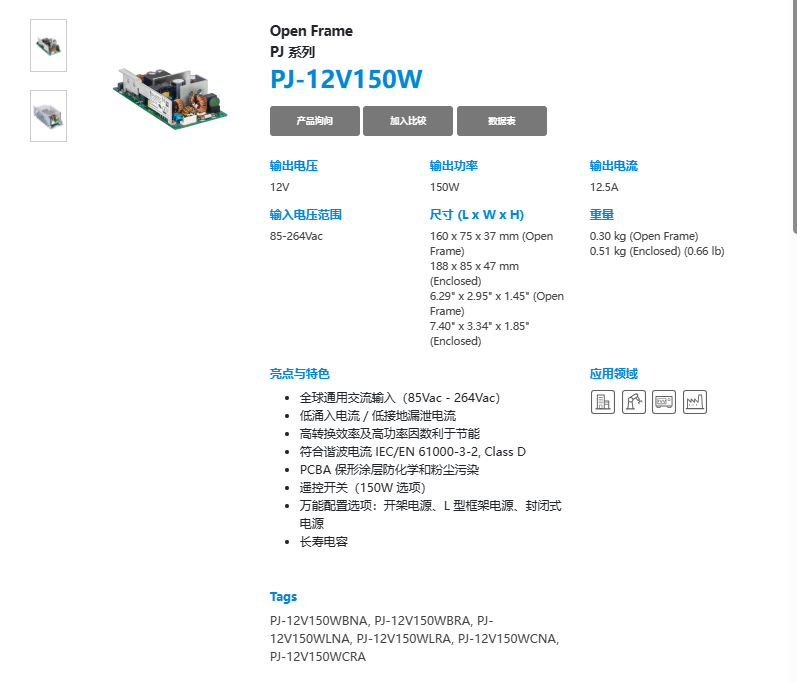

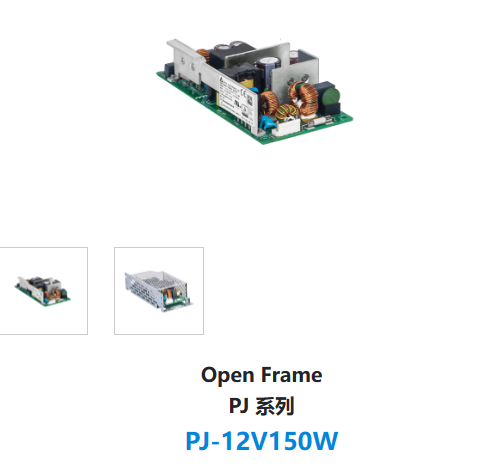

Open Frame PJ 系列 PJ-12V150W

Open Frame PJ 系列 PJ-12V150W

  • 全球通用交流输入(85Vac - 264Vac)
  • 低涌入电流/低接地漏泄电流
  • 高转换效率及高功率因数利于节能
  • 符合谐波电流 IEC/EN 61000-3-2, Class D
  • PCBA 保形涂层防化学和粉尘污染
  • 遥控开关(150W 选项)
  • 多功能配置选项:开架电源、L 型框架电源、封闭式电源
  • 长寿电容

输出 PJ-5V15W口NA PJ-12V15W口NA PJ-12V30W口NA PJ-12V50W口NA PJ-12V100W口口A PJ-12V150W口口A
输出电压 5V 12V 12V 12V 12V 12V
输出电压范围 4.50-5.50V 10.8-13.2V 10.8-13.2V 10.8-13.2V 10.8-13.2V 10.8-13.2V
输出电流 3.0A 1.3A 2.5A 4.3A 8.5A 12.5A
输出功率 15W 15.6W 30W 51.6W 102W 150W
纹波电压(20MHz) <120mVpp <150mVpp
保持时间 100VAC 20ms typ.
输入
输入相数 单相
输入电压范围 85-264 VAC
输入频率 47-63Hz
输入电流 100VAC 0.35Atyp. 0.35Atyp. 0.65Atyp. 0.65 A typ. 1.30 A typ. 1.90 A typ.
200VAC 0.20Atyp. 0.20Atyp. 0.35Atyp. 0.35 A typ. 0.65 A typ. 0.95 A typ.
满载效率”
(负载)
100VAC 78.0%typ. 81.0%typ. 83.0%typ. 83.0% typ. 85.0% typ. 88.0% typ.
200VAC 79.5%typ. 82.5%typ. 85.0%typ. 85.0% typ. 87.5% typ. 91.0% typ.
浪涌电流
(冷启动)
100VAC 15 A typ.
200VAC 30 A typ.
功率因素 100VAC 符合EN61000-3-2 0.98 typ. 0.99 typ.
200VAC 0.97 typ. 0.98 typ. 0.97 typ.
漏电流 100VAC <0.1mA < 0.1 mA < 0.2mA
240VAC <0.2mA < 0.2 mA < 0.4 mA
机构
外壳/底架 SGCC

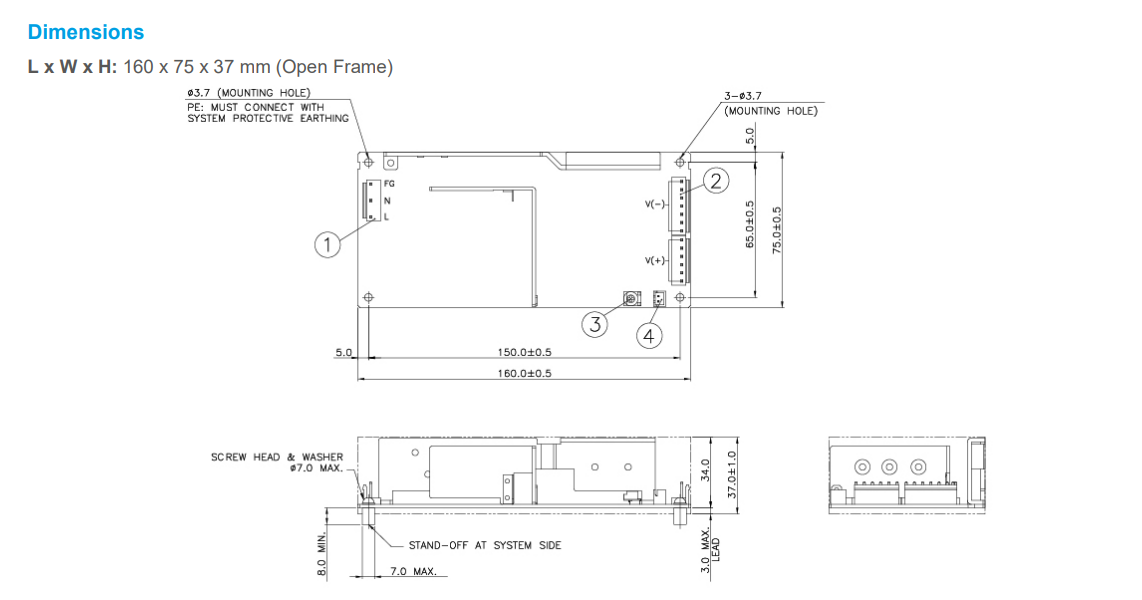

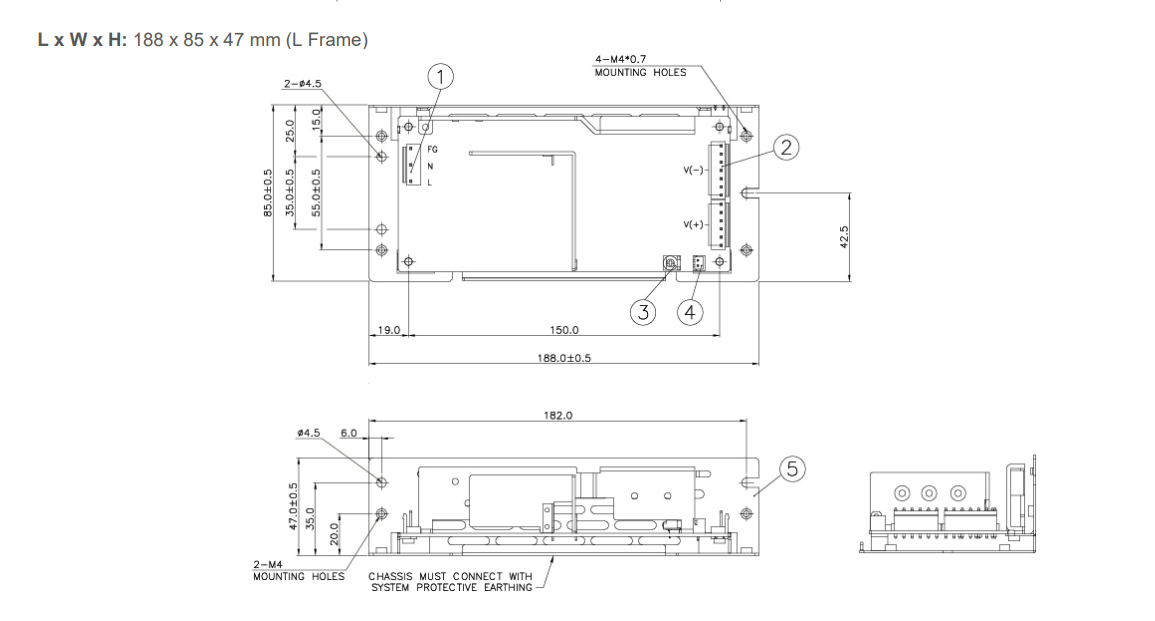

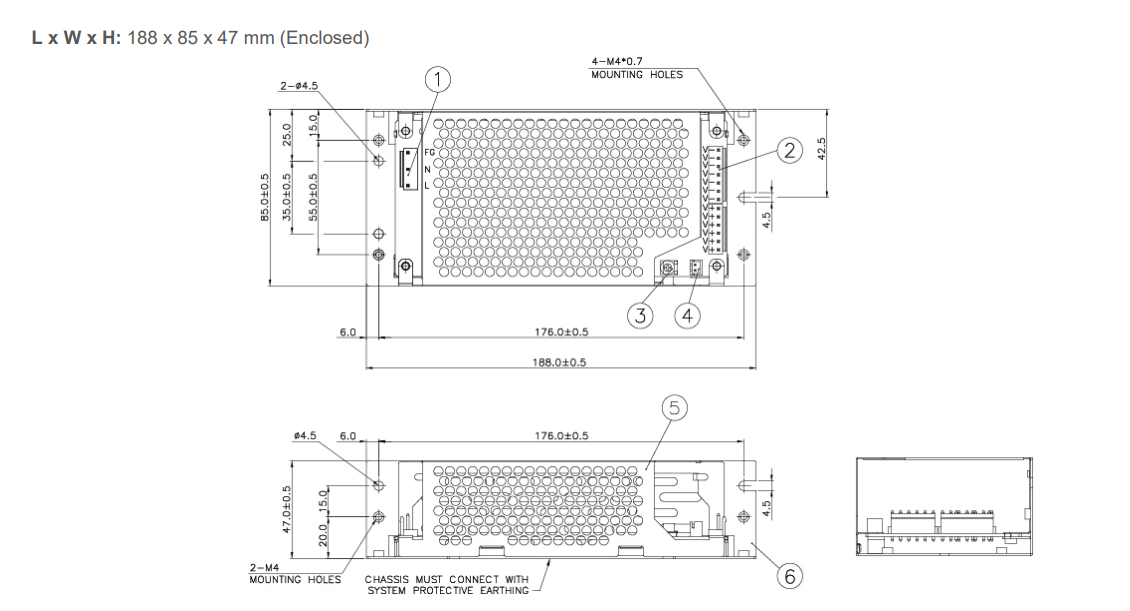

尺寸2)
(L×W×H)
mm 87.5×50×22 87.5×50×22 105×50×25.6 132×50×26.6 155×62×33.5 160×75×37
inch 3.44×1.97×0.87 3.44×1.97×0.87 4.13×1.97×1.01 5.20×1.97×1.05 6.10×2.44×1.32 6.30×2.95×1.46
重量 kg 0.06 0.06 0.11 0.16 0.26 0.3
lb 0.13 0.13 0.24 0.35 0.57 0.66
冷却方式 自然对流
平均故障间隔时间 >200,000hrs
环境
运行温度 -10℃至+70℃
储存温度 —25°C 至 +75°C
运行湿度 5至95%RH(无冷凝)
运行海拔高度 0 至 5,000 m (0 至 16,400 ft)
