DVP-10PM系列

DVP-10PM系列

本系列强调提供高速执行速度,基本指令LD 0.13 μs, 应用指令MOV 2.1 μs,2/3/4/5/6轴直线补间运动控制,8组高速补捉(修标,测频),比较输出,对标遮没(制袋应用)功能;4组差动输出1MHz, 达到运动控制精准的目标。

产品特色



DVP10PM00M
2/3/4/5/6轴直线插补运动控制
高精度PWM 200kHz输出,分辨率达0.3百分之
8组高速捕捉 (修标、测频)、比较输出、对标遮没 (制袋应用)功能



  • 24点I/O主机,可扩展I/O至256点
  • 程序容量:64k steps / 数据寄存器:10k words
  • 优异的PLC处理速度,LD:0.1375μs,MOV:2.1μs
  • 内建RS-232与RS-485通讯端口,兼容标准MODBUS ASCII/RTU通讯协议

运动控制功能



  • 高速脉冲输出:内建6组A/B相脉冲输出
  • 内建6组高速计数器及硬件数字滤波器供计数应用
  • 单轴运动控制功能 (1段速、2段速、手摇轮输入)
  • 电子齿轮功能
应用领域



三轴伺服定位控制、雕刻机、高速绕线机、半导体设备黏晶机

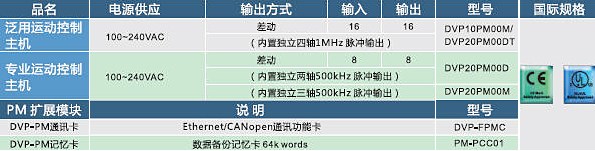

技术规格
