AH系列标准型CPU模块

AH系列标准型CPU模块

  1. 采用32位处理器
  2. I/O 扩展点数:
    - DIO支持点数为4,352点
    - AIO支持信道数为544个信道
    - RIO支持能力为100,000点以上
  3. 程序容量: 384k steps (1.5MB)
  4. 数据缓存器增加为(D+L) 256k words
  5. 高速的程序处理能力:LD处理速度为0.02µs
  6. CPU模块内建全隔离RS-232/422/485、Mini USB、Ethernet、SDHC记忆卡功能
  7. 多元化模块选择,包含数字I/O、模拟I/O、温度、网络、脉波及DMCNET与EtherCAT运动控制等模块

产品特色



  • 高阶软硬件整合的自动化系统

  • ISPSoft 编辑软件,提供五种编程语言及图形化界面
  • 背板与背板之间的近端延伸通讯线可达100米,增加硬件规划的弹性
  • 支持模块热插入功能,提升维护便利性
应用领域

产业机械应用

AH500的优异运动控制功能,可实现任意三轴直线补间、任意两轴圆弧补间、及任意三轴螺旋补间与连续补间功能,透过台达DMCNET高速通讯网络架构,可达到1ms的指令周期内12轴同动或4组3轴同动补间功能。无论是复杂的过程控制或是精密的运动控制需求,都能透过AH500来实现,有效应用于各种产业机台,如建材机,经编机,食品包装机等等。

系统应用

AH500是为了各种高阶自动化系统应用而设计的模块化控制器,多样化的模块选择及优异的系统架构扩充性,为各种系统应用行业提供优异解决方案;例:针对建筑空调(HVAC)以及造纸行业的远程I/O需求,AH500主站可作为中央控制系统,将AH500的远程I/O分散建置在HVAC系统中不同的楼层位置,或是造纸行业中不同的制程阶段,提供楼宇自动化或是工厂自动化的完整解决方案。

技术规格
  1. 采用32位处理器
  2. I/O 扩展点数:
    - DIO支持点数为4,352点
    - AIO支持信道数为544个信道
    - RIO支持能力为100,000点以上
  3. 程序容量: 384k steps (1.5MB)
  4. 数据缓存器增加为(D+L) 256k words
  5. 高速的程序处理能力:LD处理速度为0.02µs
  6. CPU模块内建全隔离RS-232/422/485、Mini USB、Ethernet、SDHC记忆卡功能
  7. 多元化模块选择,包含数字I/O、模拟I/O、温度、网络、脉波及DMCNET与EtherCAT运动控制等模块

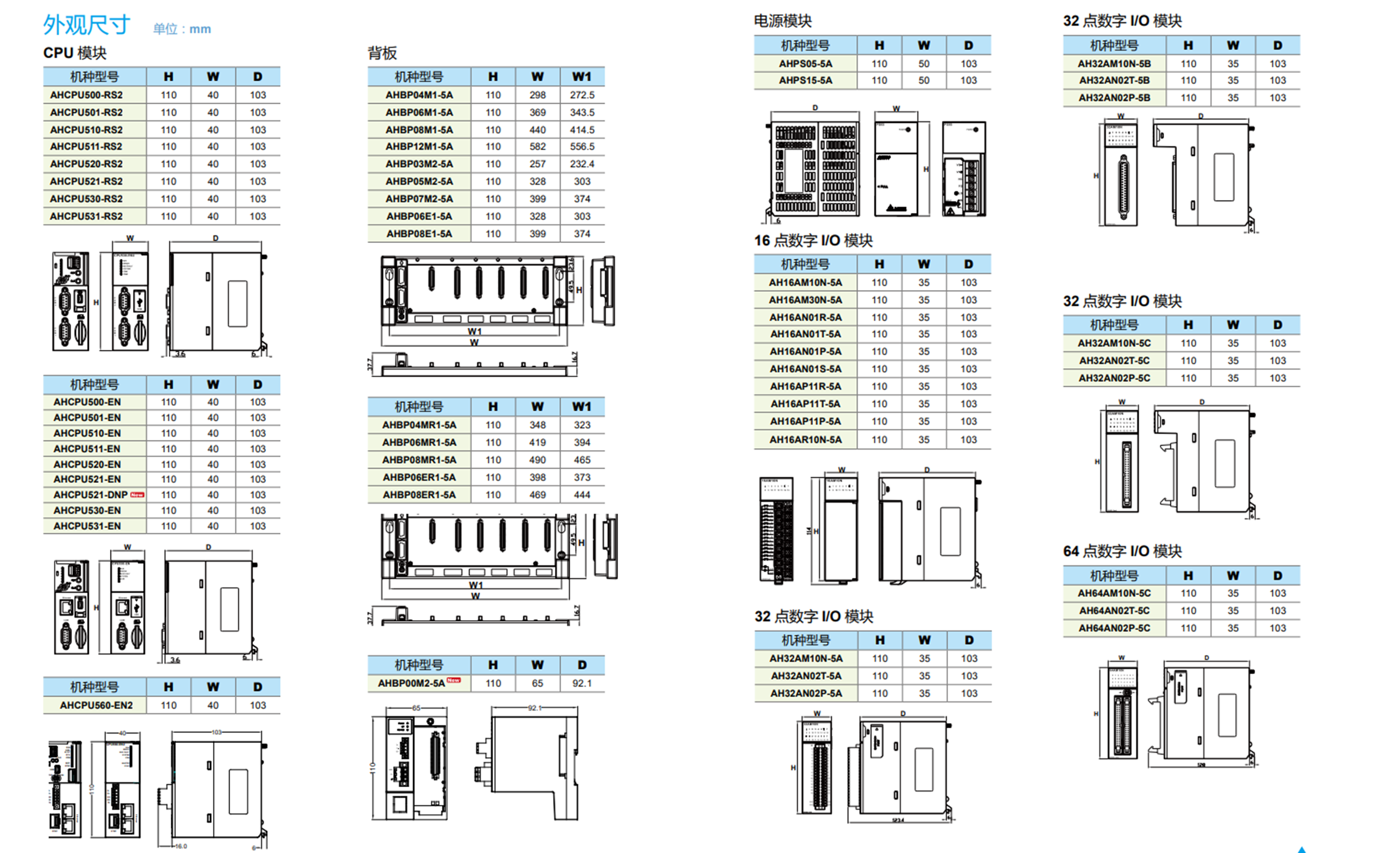

AH系列标准型CPU模块

型号 本地I/O点数 程序容量 数据暂存器
D / L / B
功能块 延伸背板 LD执行速度(μs) 消耗功率   ( 內部 )
AHCPU500-RS2 768 32k steps(128 KB) 16k/16k/512k words 128 0 0.1 2W
AHCPU501-RS2 768 48k steps(196 KB) 24k/24k/512k words 512 0 0.02 0.9W
AHCPU510-RS2 1280 64k steps(256 KB) 32k/32k/1,024k words 256 1 0.1 2W
AHCPU511-RS2  1280 96k steps(384 KB) 48k/48k/1,024k words 1024 1 0.02 2.9W
AHCPU520-RS2 2304 128k steps (512 KB) 64k/64k/2,048k words 512 3 0.1 2W
AHCPU521-RS2 2304 192k steps (768 KB 96k/96k/2,048k words 2048 3 0.02 2.9W
AHCPU530-RS2  4352 256k steps (1 MB) 64k/64k/4,096k words 1024 7 0.1 2W
AHCPU531-RS2 4352 384k steps (1.5 MB) 128k/128k/4,096k words 4096 7 0.02 2.9W
AHCPU500-EN 768 32k steps (128 KB) 16k/16k/512k words 128 0 0.1 2W
AHCPU501-EN 768 48k steps (196 KB 24k/24k/512k words 512 0 0.02 0.9W
AHCPU510-EN  1280 64k steps (256 KB) 32k/32k/1,024k words 256 1 0.1 2W
AHCPU511-EN  1280 96k steps (384 KB) 48k/48k/1,024k words 1024 1 0.02 2.9W
AHCPU520-EN  2304 128k steps (512 KB) 64k/64k/2,048k words 512 3 0.1 2W
AHCPU521-EN/DNP 2304 192k steps (768 KB) 96k/96k/2,048k words 2048 3 0.02 2.9W
AHCPU530-EN  4352 256k steps (1 MB) 64k/64k/4,096k words 1024 7 0.1 2W
AHCPU531-EN 4352 384k steps (1.5 MB) 128k/128k/4,096k words 4096 7 0.02 2.9W
