产品特色
  • 主机点数:10/ 14 / 16 / 24 / 32 / 60
  • 最大IO点数:60
  • 程序容量:4k steps
  • 内置通讯端口:内置 RS-232 与 RS-485(10 / 14 点数不支持 RS-485),兼容于 Modbus ASCII / RTU 通讯协议
  • 支持 2 点 (Y0, Y1) 独立高速脉冲输出功能,最高可达 10kHz
  • 内置高速计数器
应用领域

单机控制机台、景观喷水池、建筑自动化应用

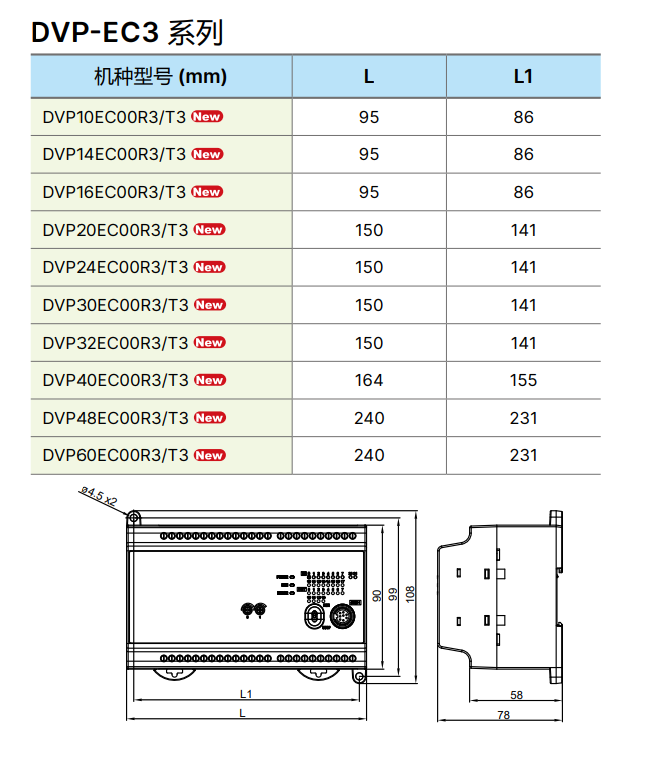

DVP-EC3 系列主机

品名 型号 输入 输出 输出方式 电源供应
基本型主机 DVP10ECOOR3 6 4 继电器 100-240W
DWP10ECOOT3 6 4 晶体管
DVP14ECOOR3 5 6 继电器
DWP14EC00T3 8 6 晶体管
DVP16ECOOR3 8 8 继电器
DVP16EC00T3 8 8 晶体管
DVP20ECOOR3 12 8 继电器
DVP20ECOOT3 12 8 晶体管
DVP24ECOOR3 12 12 继电器
DVP24EC00T3 12 12 晶体管
DVP30ECOOR3 18 12 继电器
DVP30EC00T3 18 12 晶体管
DVP32ECOOR3 16 16 继电器
DVP32EC00T3 16 16 晶体管
DVP40ECOOR3 24 16 继电器
DVP40ECOOT3 24 16 晶体管
DVP48ECOOR3 28 20 继电器
DVP48ECO0T3 28 20 晶体管
DVPSOECOOR3 36 24 继电器
DVP6OECOOT3 36 24 晶体管
最快基本指令执行时间 3.8 μs
MOV 指令执行时间 5.04 μs
工业网络转换器
品名 型号 说明
转换器 IFD6500 USB/RS-485 转换器
IFD6503 USB/CAN 转换器
IFD6530 USB/RS-485 转换器
IFD9506 EtherNet/IP、Modbus TCPJRS-232、RS-485 转换器
IFD9502 DeviceNet/RS-232,RS-485 转换器
IFD9503 CANopen/RS-232,RS-485 转换器
IFD8500-A RS-232至 RS-485/RS-422 通讯转换模块,隔离型
IFD8510-A RS-485/RS-422 信号再生器,隔离型
IFD8520 RS-485/RS-422至RS-232 可定址通讯转换模块,隔离型
IFD8540  蓝牙/RS-485 通讯转换器
配件

品名 型号 说明 规格
长度 接头/端子台
运动控制电缆网络通讯电缆 UC CMC003 01A CANopen 通讯连接电绩 0.3m RJ45
UC CMC005-01A 0.5m
UC CMC010-01A 1m
UC CMC015-01A 1.5m
UC-CMCO20-01A 2m
UC CMC030-01A 3m
UC CMC050 01A 5m
UC CMC100-01A 10m
UC CMC200 01A 20 m
UC EMC003-02C EtherCAT 通讯连接电统(高抗干扰) 0.3m RJ45
UC EMC005 02C 0.5m
UC EMC010-02C 1m
UC-EMCO20-02C 2m
UC EMC050 02C 5m
UC EMC100-02C 10m
UC EMC200-02C 20m
UC EMC003 02B EtherCAT 通讯连接电统 03m RJ45
UC EMC005-02B 0.5m
UC EMC010 02B 1m
UC-EMCO20-02B 2m
UC EMC030-02B 3m
UC EMC050-02B 5m
UC EMC100 02B 10m
网络通讯,电缆 UC DNO12 0A“ DevlceNet/CANopen 通讯连接电统(主线-粗) 使用者自定单为米最长305米 -
UC DN012 02A DeviceNet/CANopen 通讯连接电统(支线-细) -
配线模块 UB-10 0R16A DVP32SN 输出模块之配线模块 - 16 点继电器输出,牛角座
UB-10 0T32A DWP32SN 输出模块之配线模块 - 32 点品体管输出,牛角座
0B-101032A DWP32SMI 数字输入惯块之配线模块 - 32 点输入,牛角座
转接头 UN 03EN 04A RJ45 转接头 - -
周边和配件 数据备份行储器(OWP-EH3 系列专用)
数据备份存储器(DVP-ES2 系列专用)
数据备份行储器 (64k words)
数据备份存储器(TP 系列专用)
计算机(g PIn & 25 PIn D Sub] 与PLC通讯连接线,1.5公尺
计算机(g Pin & 25 PIn D-Sub] 与PLC通讯连接线,3公尺
支持 4种 RS-485 连接线
ADP485-01与ASDA-A 系列同服通讯连接钱
ADP485-01与ASDA-B 系列同服通讯连接线
DVP-ESJEX 系列Wo 扩展机延长钱,30 公分
DVP-EH主机与扩展顺块延长钱,0.7公尺
DeviceNet/CANopen 分接意,1分2
DewlceNet/CANopen 分接盒,2分3
DevlceNetJCANopen 分接盒,2分3个RJ45 接头
DVP-EH/SX 主机专用 3.6 电池(非充电电油]
CANopen 通讯终端电阻端子 (RJ45)
TP 程序规划钱
