DVP-EH3系列

DVP-EH3系列

运动控制功能

  • 高速脉冲输出:4 组 200kHz (40 点以上 T 机种)
  • 支持 4 组 200kHz 硬件高速计数器
  • 增加多种运动控制指令,以达到高速精准定位控制功能,有效应用在贴标机、包装机、印刷机等设备上
  • 直线 / 圆弧插补运动控制功能
  • 外部输入中断提升为 16 个中断输入

完整的程序防御·功能

  • 程序自动备份功能,电池没电程序也不会消失
  • 第二份备份功能,可储存第二份程序与数据
  • 多达 4 重的 PLC 密码,坚定地守护使用者的知识产权

优异的运算能力

  • CPU + ASIC 双处理器,支持浮点运算,基本指令执行速度达 0.24μs

弹性的特殊扩展模块与功能卡

  • 多样化的特殊扩展模块与功能卡,包含模拟输出 / 输入、温度量测、额外的单轴运动控制与高速计数功能,可另增第3个串行通讯端口或以太网通讯卡等

PLC简易连网功能

  • 只要启动 PLC-Link 功能,无需额外的通讯扩展模块,即可架构32台的联机网络

全新的高速特殊扩展模块

  • 搭配全新的特殊扩展模块,可大幅缩短主机与扩展模块之间的数据传输时间,进而提升主机程序的执行效率
产品特色

  • 主机点数:主机内置点数的机种有16,20,32,40,48,64,80点可选择
  • 程序容量:30k steps
  • 数据寄存器:12k word
  • 内置通讯端口:支持RS-232/RS-422/RS-485/Ethernet (需加购通讯卡)
  • IO点数:点数512点
应用领域

高速三轴伺服焊接机、高速裁板机、棒材送料机、生产线分散监控系统

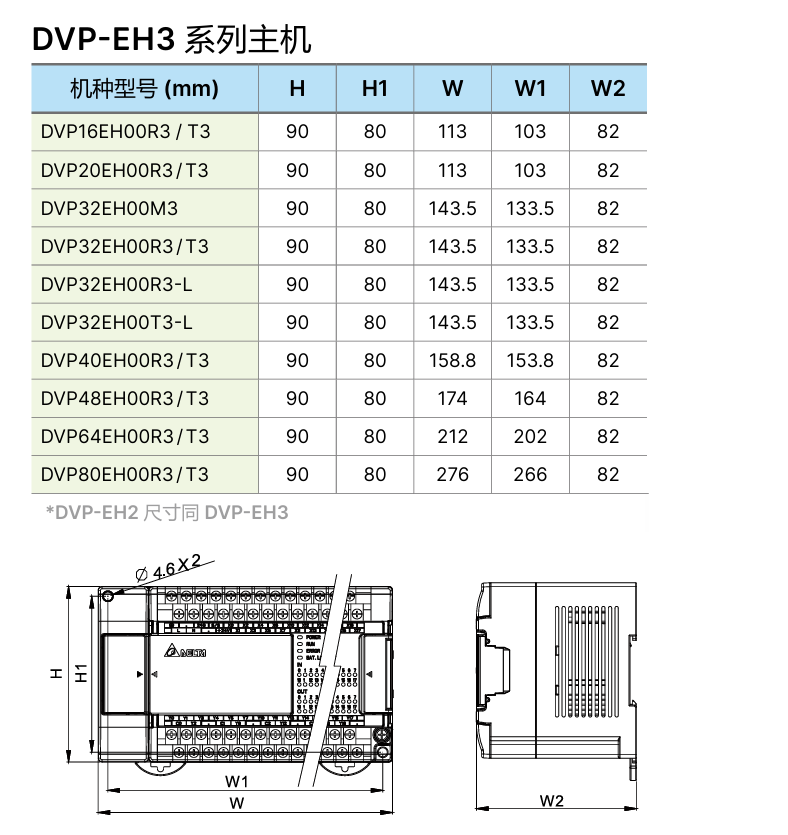

DVP-EH3 系列主机
品名 型号 输入 输出 输出方式 电源供应
标准型主机 DVP16EH00R3 8 8 继电器 100~240VAC
DVP16EH00T3 8 8 晶体管
DVP20EH00R3 12 8 继电器
DVP20EH00T3 12 8 晶体管
DVP32EH00T3 16 16 晶体管
DVP32EH00R3 16 16 继电器
DVP32EH00M3 16 16 继电器
DVP32EH00R3-L 16 16 继电器
DVP32EH00T3-L 16 16 晶体管
DVP40EH00T3 24 16 晶体管
DVP40EH00R3 24 16 继电器
DVP48EH00R3 24 24 继电器
DVP48EH00T3 24 24 晶体管
DVP64EH00R3 32 32 继电器
DVP64EH00T3 32 32 晶体管
DVP80EH00R3 40 40 继电器
DVP80EH00T3 40 40 晶体管

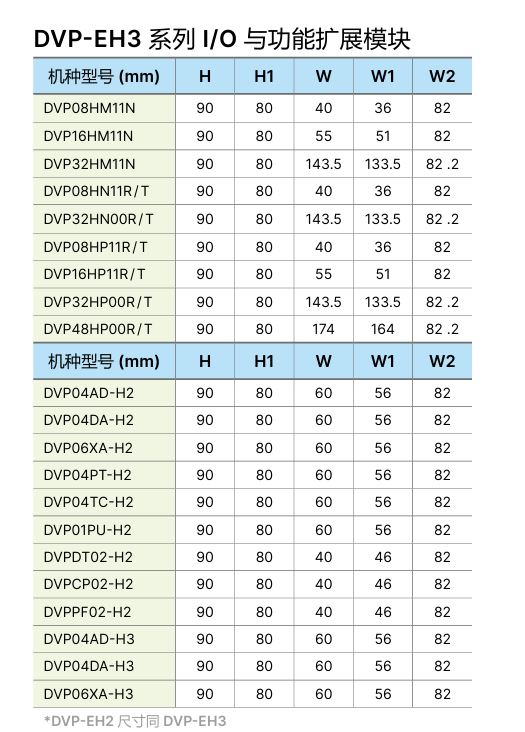

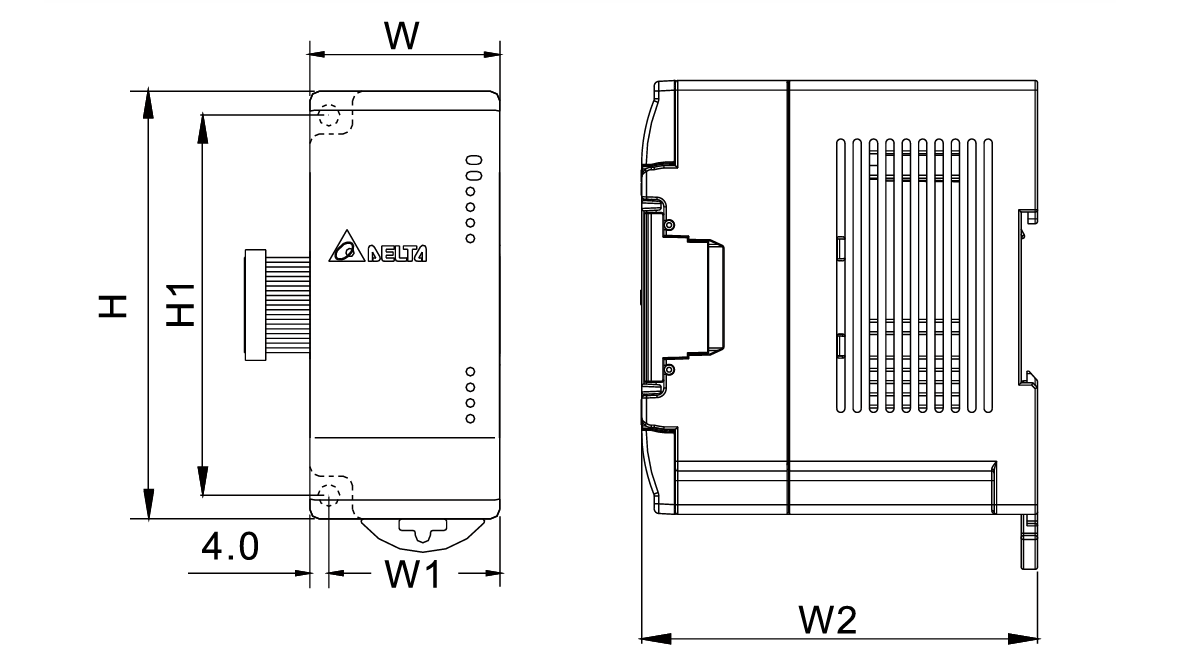

DVP-EH3 系列数字 / 模拟模块         DVP-EH3 系列主机

品名 型号 输入 输出 输出方式         品名 型号 输入 输出 输出方式
数字模块 DWPO8P11R 4 4 继电器         数字模块 DVP06SN11R - 6 继电器
WP084911T 4 4 晶体管         DVP08SN11R - 8 继电器
OVPO8HN11R - 8 继电器         DVP08SN11T - 8 晶体管
DVPO8HN11T - 8 晶体管         DVP16SN11T - 16 晶体管
DVPO8HM11N 8 - -         DVP08SP11R 4 4 继电器
DVP16HP11R 8 8 继电器         DVP08SP11T 4 4 晶体管
DVP16HP11T 8 8 晶体管         DVP08SM11N 8 - -
DVP16HM11N 16 - -         DVP08SM10N 8 - -
DVP32HM11N 32 - -         DVP08SN11TS - 8 晶体管 (PNP)
DVP32HNOOR - 32 继电器         DVP08ST11N 8 - 数字开关
DVP32HN00T - 32 晶体管         DVP16SP11R 8 8 继电器
DVP32HPOOR 16 16 继电器         DVP08SP11TS 4 4 晶体管 (PNP)
DVP32HPO0T 16 16 晶体管         DVP16SP11T 8 8 晶体管
DVP48HPOOR 24 24 继电器         DVP16SP11TS 8 8 晶体管 (PNP)
DVP48HP00T 24 24 晶体管         DVP16SN11TS - 16 晶体管 (PNP)
模拟模块 DVPO4AD-H2 ▪ 4 点模拟电压 (-10 V ~ +10 V) / 电流 (-20 mA ~ +20 mA)*1
▪ 输入分辨率 14 位元
▪ 内置 RS-485 接口
  DVP16SM11N 16 - -
  DVP32SN11TN - 32 晶体管,牛角座
  DVP32SM11N 32 - 牛角座
DVPO4DA-H2 ▪ 4 点模拟电压 (0 V ~ +10 V) / 电流 (0 mA ~ +20 mA) 输出 *1
▪ 分辨率 12 位元
▪ 内置 RS-485 接口
  品名 型号 说明
  模拟 I/O 模块 DVP04AD-S2 ▪ 4 点模拟输入电压 (-10 V ~ +10 V) / 电流 (-20 mA ~ +20 mA)
▪ 输入分辨率 14 位元
▪ 内置 RS-485 接口
▪ 差动式输入

DVP06XA-H2 ▪ 4 点模拟电压 (-10 V ~ +10 V) / 电流 (-20 mA ~ +20 mA) 输入
▪ 2 点模拟电压 (0 V ~ +10 V) / 电流 (0 mA ~ +20 mA) 输出
▪ 分辨率 12 位元
▪ 内置 RS-485 接口
  DVP04DA-S2 ▪ 4 点模拟输出电压 (0 V ~ +10 V) / 电流 (0 mA ~ +20 mA)
▪ 输出分辨率 12 位元
 ▪ 内置 RS-485 接口

  DVP06XA-S2 ▪ 6 点模拟混合 I/O 模块
▪ 4 点模拟输入电压 (-10V ~ +10V) / 电流 (-20 mA ~ +20 mA)
▪ 2 点模拟输出电压 (0 V ~ +10 V) / 电流 (0 mA ~ +20 mA)
▪ 输入 / 输出分辨率 12 位元
▪ 内置 RS-485 接口
▪ 差动式输入
DVPO4PT-H2 ▪ 4 点白金热电阻 (Pt100) 温度传感器输入 *1 / (Pt100、Pt1000、Ni100、Ni1000) 温度传感器输入/ 0 ~ 300 Ω 或 0 ~ 300 Ω 电阻输入
▪ 分辨率 0.1 ºC / 0.18 ºF
▪ 内置 RS-485 接口



DVPO4TC-H2 ▪ 4 点热电耦 (J、K、R、S、T、E、N Type) 温度传感器输入 *1 / 0 ~ 150 mV 电压输入
▪ 分辨率 0.1 ºC / 0.18 ºF
▪ 内置 RS-485 接口



DVP08TC-H2 ▪ 8 点热电耦 (J、K、R、S、T、E、N Type) 温度传感器输入 *1 / 0 ~ 150 mV 或 ±150 mV 电压输入
▪ 分辨率 0.1 ºC / 0.18 ºF
▪ 内置 RS-485 接口



DVPO4AD-H3 ▪ 4 通道差动式模拟电压 (-10 V ~ +10 V) / 电流 (-20 mA ~ +20 mA) 输入
▪ 分辨率 16 位元
▪ 内置 RS-485 接口



DVPO4DA-H3 ▪ 4 通道模拟电压 (-10 V ~ +10 V) / 电流 (0 ~ +20 mA) 输出
▪ 分辨率 16 位元
▪ 内置 RS-485 接口



DVP06XA-H3 ▪ 4 通道差动式模拟电压 (-10 V ~ +10 V) / 电流 (-20 mA ~ +20 mA) 输入
▪ 2 通道模拟电压 (-10 V ~ +10 V) / 电流 (0 ~ +20 mA) 输出
▪ 分辨率 16 位元
▪ 内置 RS-485 接口



DVP-EH3 系列特殊模块 / 功能卡

品名 型号 说明
定位模块 DVPO1PU-H2 单轴 200 kHz 伺服定位控制扩展模块
高速计数器模块 DVPO1HC-H2 1CH 高速计数器扩展模块
通讯模块 DVPPF02-H2 PROFIBUS DP 从站通讯模块
DVPCPO2-H2 CANopen 从站通讯模块
DVPDT02-H2 DeviceNet 从站通讯模块
功能卡 DVP-F232 RS-232 通讯端口转接功能卡 (EH2:COM2;EH3:COM3)
DVP-F485 RS-485 通讯端口 (COM3) 扩展功能卡 (EH3专用)
DVPF2AD ▪ 2 点模拟电压 (0 V ~ +10 V) / 电流 (0 mA ~ +20 mA) 输入
▪ 分辨率 12 位元
DVPF2DA ▪ 2 点模拟电压 (0 V ~ +10 V) / 电流 (0 mA ~ +20 mA) 输出
▪ 分辨率 12 位元
DVP-FENO1 Ethernet 通讯卡 (仅能搭配32点 (含)以上主机



工业网络转换器
品名 型号 说明
转换器 IFD6500 USB/RS-485 转换器
IFD6503 USB/CAN 转换器
IFD6530 USB/RS-485 转换器
IFD9506 EtherNet/IP、Modbus TCPJRS-232、RS-485 转换器
IFD9502 DeviceNet/RS-232,RS-485 转换器
IFD9503 CANopen/RS-232,RS-485 转换器
IFD8500-A RS-232至 RS-485/RS-422 通讯转换模块,隔离型
IFD8510-A RS-485/RS-422 信号再生器,隔离型
IFD8520 RS-485/RS-422至RS-232 可定址通讯转换模块,隔离型
IFD8540  蓝牙/RS-485 通讯转换器
配件

品名 型号 说明 规格
长度 接头/端子台
运动控制电缆网络通讯电缆 UC CMC003 01A CANopen 通讯连接电绩 0.3m RJ45
UC CMC005-01A 0.5m
UC CMC010-01A 1m
UC CMC015-01A 1.5m
UC-CMCO20-01A 2m
UC CMC030-01A 3m
UC CMC050 01A 5m
UC CMC100-01A 10m
UC CMC200 01A 20 m
UC EMC003-02C EtherCAT 通讯连接电统(高抗干扰) 0.3m RJ45
UC EMC005 02C 0.5m
UC EMC010-02C 1m
UC-EMCO20-02C 2m
UC EMC050 02C 5m
UC EMC100-02C 10m
UC EMC200-02C 20m
UC EMC003 02B EtherCAT 通讯连接电统 03m RJ45
UC EMC005-02B 0.5m
UC EMC010 02B 1m
UC-EMCO20-02B 2m
UC EMC030-02B 3m
UC EMC050-02B 5m
UC EMC100 02B 10m
网络通讯,电缆 UC DNO12 0A“ DevlceNet/CANopen 通讯连接电统(主线-粗) 使用者自定单为米最长305米 -
UC DN012 02A DeviceNet/CANopen 通讯连接电统(支线-细) -
配线模块 UB-10 0R16A DVP32SN 输出模块之配线模块 - 16 点继电器输出,牛角座
UB-10 0T32A DWP32SN 输出模块之配线模块 - 32 点品体管输出,牛角座
0B-101032A DWP32SMI 数字输入惯块之配线模块 - 32 点输入,牛角座
转接头 UN 03EN 04A RJ45 转接头 - -
周边和配件 数据备份行储器(OWP-EH3 系列专用)
数据备份存储器(DVP-ES2 系列专用)
数据备份行储器 (64k words)
数据备份存储器(TP 系列专用)
计算机(g PIn & 25 PIn D Sub] 与PLC通讯连接线,1.5公尺
计算机(g Pin & 25 PIn D-Sub] 与PLC通讯连接线,3公尺
支持 4种 RS-485 连接线
ADP485-01与ASDA-A 系列同服通讯连接钱
ADP485-01与ASDA-B 系列同服通讯连接线
DVP-ESJEX 系列Wo 扩展机延长钱,30 公分
DVP-EH主机与扩展顺块延长钱,0.7公尺
DeviceNet/CANopen 分接意,1分2
DewlceNet/CANopen 分接盒,2分3
DevlceNetJCANopen 分接盒,2分3个RJ45 接头
DVP-EH/SX 主机专用 3.6 电池(非充电电油]
CANopen 通讯终端电阻端子 (RJ45)
TP 程序规划钱
