应用领域



  • 机械加工、射出成型机、包装机、精密纺织机、大型仓储管理、物流系统
技术规格
  • CPU 采用高速32 位处理器
  • 主机点数:32 / 48 / 64 / 80
  • 程序容量:64k steps
  • 数据寄存器:64k words
  • 内置通讯端口: RS-485 * 2、Ethernet * 1、CANopen DS301 * 1
  • 内置SD 卡插槽 (Micro SD)
  • IO点数:256点(256点输入/256点输出)
  • 内置4组高速计数器,每组可支持200 kHz
  • 内置4轴(或8 点)高速200 kHz 定位输出
  • 内置8 轴总线(CANopen)通讯型定位输出
  • CPU 模块支持IEC61131-3 软件编程(LD、ST、SFC 及CFC)

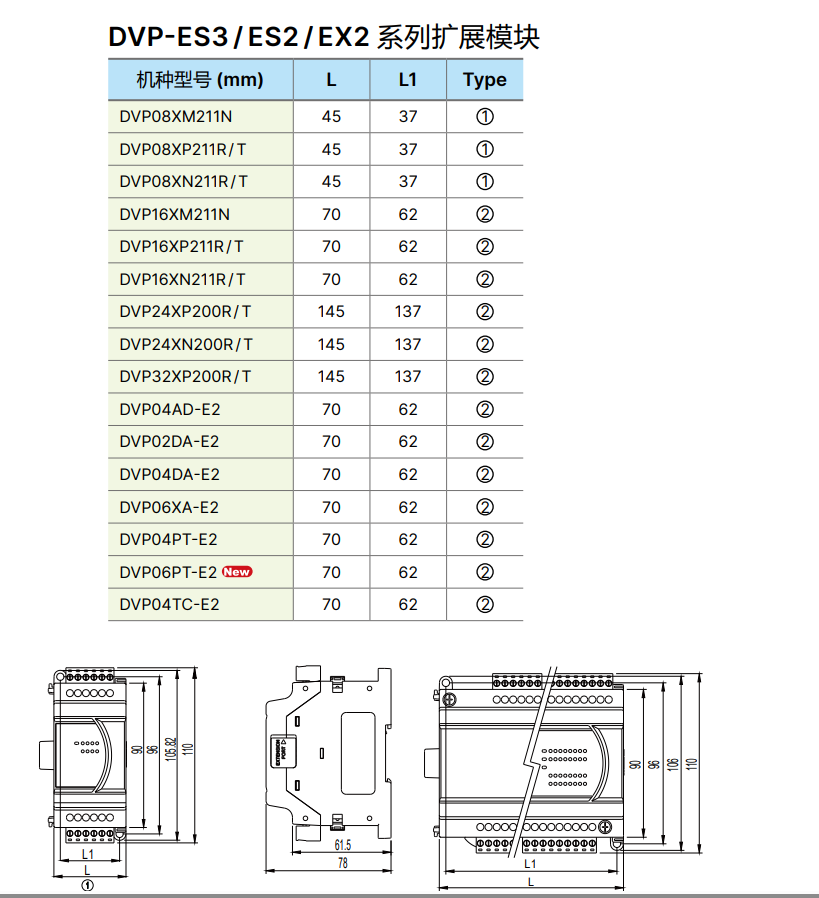

品名 型号 输入 输出 输出方式
数字扩展模块 DVP08XM211N 8 - -
DVPO8XN211R - 8 继电器
DVP08XN211T - 8 晶体管
DVP08XP211R 4 4 继电器
DVP08XP211T 4 4 晶体管
DVP16XM211N 16 - -
DVP16XN211R - 16 继电器
DVP16XN211T - 16 晶体管
DVP16XP211R 8 8 继电器
DVP16XP211T 8 8 晶体管
工业网络转换器
品名 型号 说明
转换器 IFD6500 USB/RS-485 转换器
IFD6503 USB/CAN 转换器
IFD6530 USB/RS-485 转换器
IFD9506 EtherNet/IP、Modbus TCPJRS-232、RS-485 转换器
IFD9502 DeviceNet/RS-232,RS-485 转换器
IFD9503 CANopen/RS-232,RS-485 转换器
IFD8500-A RS-232至 RS-485/RS-422 通讯转换模块,隔离型
IFD8510-A RS-485/RS-422 信号再生器,隔离型
IFD8520 RS-485/RS-422至RS-232 可定址通讯转换模块,隔离型
IFD8540  蓝牙/RS-485 通讯转换器
配件

品名 型号 说明 规格
长度 接头/端子台
运动控制电缆网络通讯电缆 UC CMC003 01A CANopen 通讯连接电绩 0.3m RJ45
UC CMC005-01A 0.5m
UC CMC010-01A 1m
UC CMC015-01A 1.5m
UC-CMCO20-01A 2m
UC CMC030-01A 3m
UC CMC050 01A 5m
UC CMC100-01A 10m
UC CMC200 01A 20 m
UC EMC003-02C EtherCAT 通讯连接电统(高抗干扰) 0.3m RJ45
UC EMC005 02C 0.5m
UC EMC010-02C 1m
UC-EMCO20-02C 2m
UC EMC050 02C 5m
UC EMC100-02C 10m
UC EMC200-02C 20m
UC EMC003 02B EtherCAT 通讯连接电统 03m RJ45
UC EMC005-02B 0.5m
UC EMC010 02B 1m
UC-EMCO20-02B 2m
UC EMC030-02B 3m
UC EMC050-02B 5m
UC EMC100 02B 10m
网络通讯,电缆 UC DNO12 0A“ DevlceNet/CANopen 通讯连接电统(主线-粗) 使用者自定单为米最长305米 -
UC DN012 02A DeviceNet/CANopen 通讯连接电统(支线-细) -
配线模块 UB-10 0R16A DVP32SN 输出模块之配线模块 - 16 点继电器输出,牛角座
UB-10 0T32A DWP32SN 输出模块之配线模块 - 32 点品体管输出,牛角座
0B-101032A DWP32SMI 数字输入惯块之配线模块 - 32 点输入,牛角座
转接头 UN 03EN 04A RJ45 转接头 - -
周边和配件 数据备份行储器(OWP-EH3 系列专用)
数据备份存储器(DVP-ES2 系列专用)
数据备份行储器 (64k words)
数据备份存储器(TP 系列专用)
计算机(g PIn & 25 PIn D Sub] 与PLC通讯连接线,1.5公尺
计算机(g Pin & 25 PIn D-Sub] 与PLC通讯连接线,3公尺
支持 4种 RS-485 连接线
ADP485-01与ASDA-A 系列同服通讯连接钱
ADP485-01与ASDA-B 系列同服通讯连接线
DVP-ESJEX 系列Wo 扩展机延长钱,30 公分
DVP-EH主机与扩展顺块延长钱,0.7公尺
DeviceNet/CANopen 分接意,1分2
DewlceNet/CANopen 分接盒,2分3
DevlceNetJCANopen 分接盒,2分3个RJ45 接头
DVP-EH/SX 主机专用 3.6 电池(非充电电油]
CANopen 通讯终端电阻端子 (RJ45)
TP 程序规划钱
