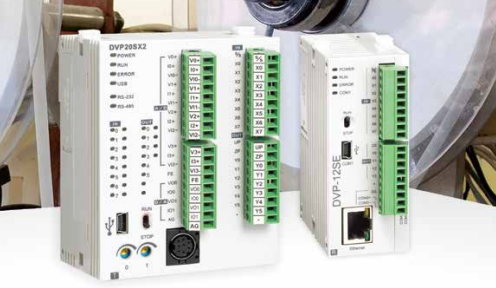

DVP-EX2 系列
| DVP-ES3 / ES2 / EX2 系列主机 | |||||
| 品名 | 型号 | 输入 | 输出 | 输出方式 | 电源供应 |
| DVP-ES3 标准型主机 | DVP32ES311T | 16 | 16 | 晶体管 | 24VDC |
| DVP32ES300T | 16 | 16 | 晶体管 | 100~240VAC | |
| DVP32ES300R | 16 | 16 | 继电器 | ||
| DVP48ES300T | 24 | 24 | 晶体管 | ||
| DVP48ES300R | 24 | 24 | 继电器 | ||
| DVP64ES300T | 32 | 32 | 晶体管 | ||
| DVP64ES300R | 32 | 32 | 继电器 | ||
| DVP80ES300T | 40 | 40 | 晶体管 | ||
| DVP80ES300R | 40 | 40 | 继电器 | ||
| DVP-ES2 标准型主机 | DVP16ES200R | 8 | 8 | 继电器 | 100~240VAC |
| DVP16ES200T | 8 | 8 | 晶体管 | ||
| DVP24ES200R | 16 | 8 | 继电器 | ||
| DVP24ES200T | 16 | 8 | 晶体管 | ||
| DVP32ES200R | 16 | 16 | 继电器 | ||
| DVP32ES200T | 16 | 16 | 晶体管 | ||
| DP32ES211T | 16 | 16 | 晶体管 | 24 VDC | |
| DVP40ES200R DVP40ES200RM | 24 | 16 | 继电器 | 100~240VAC | |
| DVP40ES200T | 24 | 16 | 晶体管 | ||
| DVP60ES200R | 36 | 24 | 继电器 | ||
| DVP60ES200T | 36 | 24 | 晶体管 | ||
| DVP80ES200R | 40 | 40 | 继电器 | ||
| DVP80ES200T | 40 | 40 | 晶体管 | ||
| DVP-ES2 通讯型主机(CANopen） | DVP32ES200RC | 16 | 16 | 继电器 | 100~240VAC |
| DVP32ES200TC | 16 | 16 | 晶体管 | ||
| DVP-ES2 通讯型主机(Ethernet) | DVP20ES200RE | 12 | 8 | 继电器 | 100~240VAC |
| DVP20ES200TE | 12 | 8 | 晶体管 | ||
| DVP32ES200RE | 16 | 16 | 继电器 | ||
| DVP32ES200TE | 16 | 16 | 晶体管 | ||
| DVP40ES200RE | 21 | 16 | 继电器 | ||
| DVP40ES200TE | 21 | 16 | 晶体管 | ||
| DVP60ES200RE | 36 | 24 | 继电器 | ||
| DVP60ES200TE | 36 | 24 | 晶体管 | ||
| DVP-EX2 模拟型主机 | DVP20EX200R | 8/4 | 6/2 | 继电器/模拟 | 100~240VAC |
| DVP20EX200T | 8/4 | 6/2 | 晶体管/模拟 | ||
| DVP-EX2 温度/模拟型主机 | DVP30EX200R | 16/3 | 10/1 | 继电器/模拟 | 100~240VAC |
| DVP30EX200T | 16/3 | 10/1 | 晶体管/模拟 | ||
| DVP-ES3 / ES2 / EX2 数字输入 / 输出模块 (AC 电源供应) | ||||||||
| 品名 | 型号 | 输入 | 输出 | 输出方式 | 电源供应 | |||
| 数字模块 | DVP24XN200R | - | 24 | 继电器 | 100~240VAC | |||
| DVP24XN200T | - | 24 | 晶体管 | |||||
| DVP24XP200R | 16 | 8 | 继电器 | |||||
| DVP24XP200T | 16 | 8 | 晶体管 | |||||
| DVP32XP200R | 16 | 16 | 继电器 | |||||
| DVP32XP200T | 16 | 16 | 晶体管 | |||||
| DVP-ES3 / ES2 / EX2 系列数字 / 模拟 / 特殊模块 (直流 24 V 供应) | ||||||||
| 品名 | 型号 | 输入 | 输出 | 输出方式 | ||||
| 数字扩展模块 | DVP08XM211N | 8 | - | - | ||||
| DVPO8XN211R | - | 8 | 继电器 | |||||
| DVP08XN211T | - | 8 | 晶体管 | |||||
| DVP08XP211R | 4 | 4 | 继电器 | |||||
| DVP08XP211T | 4 | 4 | 晶体管 | |||||
| DVP16XM211N | 16 | - | - | |||||
| DVP16XN211R | - | 16 | 继电器 | |||||
| DVP16XN211T | - | 16 | 晶体管 | |||||
| DVP16XP211R | 8 | 8 | 继电器 | |||||
| DVP16XP211T | 8 | 8 | 晶体管 | |||||
| 模拟输入 / 输出模块 |
DVPO4AD-E2 | ▪ 4 点模拟电压 (10V、5V) / 电流 (20mA、0 ~ 20mA、4 ~ 20mA) 输入 *1 ▪ 分辨率 14 位元 (-32000 ~ +32000) |
||||||
| DVP04DA-E2 | ▪ 4 点模拟电压 (-10V ~ +10V) / 电流 (0 ~ 20mA、4 ~ 20mA) 输出 *1 ▪ 分辨率 14 位元 (-32000 ~ +32000) / (0 ~ +32000) |
|||||||
| DVPO2DA-E2 | ▪ 2 点模拟电压 (-10V ~ +10V) / 电流 (0 ~ 20mA、4 ~ 20mA) 输出 *1 ▪ 分辨率 14 位元 (-32000 ~ +32000) / (0 ~ +32000) |
|||||||
| DVP06XA-E2 | ▪ 4 点模拟电压 (10V、5V) / 电流 (20mA、0 ~ 20mA、4 ~ 20mA) 输入 *1 ▪ 输入分辨率 14 位元 (-32000 ~ +32000) ▪ 2 点模拟电压 (-10V ~ +10V) / 电流 (0 ~ 20mA、4 ~ 20mA) 输出 ▪ 输出分辨率 14 位元 (-32000 ~ +32000) / (0 ~ +32000) |
|||||||
| 温度测量模块 | DVP04PT-E2 | ▪ 4 点铂金热电阻 (Pt100、Pt1000、Ni100、Ni1000) 温度传感器输入 / 0 ~ 300Ω 电阻输入 *1 ▪ 分辨率 16 位元 ▪ 具 PID 温度控制 |
||||||
| DVP06PT-E2 | ▪ 6 点铂金热电阻 (Pt100、Pt1000、Ni100、Ni1000) 温度传感器输入 / 0 ~ 300Ω 电阻输入 *1 ▪ 分辨率 16 位元 ▪ 具 PID 温度控制 |
|||||||
| DVP04TC-E2 | ▪ 4 点热电耦 (J、K、R、S、T、E、N Type) 温度传感器输入 / -80mV ~ +80mV 电压输入 *1 ▪ 分辨率 20 位元 ▪ 具 PID 温度控制 |
|||||||
| 延长线模块 | DVPAEXT01-E2 | ▪ DVP-ES2 系列 I/O 模块延长使用 | ||||||
 |
 |
 |
 |
| 工业网络转换器 | ||||||||
| 品名 | 型号 | 说明 | ||||||
| 转换器 | IFD6500 | USB/RS-485 转换器 | ||||||
| IFD6503 | USB/CAN 转换器 | |||||||
| IFD6530 | USB/RS-485 转换器 | |||||||
| IFD9506 | EtherNet/IP、Modbus TCPJRS-232、RS-485 转换器 | |||||||
| IFD9502 | DeviceNet/RS-232，RS-485 转换器 | |||||||
| IFD9503 | CANopen/RS-232，RS-485 转换器 | |||||||
| IFD8500-A | RS-232至 RS-485/RS-422 通讯转换模块，隔离型 | |||||||
| IFD8510-A | RS-485/RS-422 信号再生器，隔离型 | |||||||
| IFD8520 | RS-485/RS-422至RS-232 可定址通讯转换模块，隔离型 | |||||||
| IFD8540 | 蓝牙/RS-485 通讯转换器 | |||||||
| 品名 | 型号 | 说明 | 规格 | 适用产品/模块 | |
| 长度 | 接头/端子台 | ||||
| 运动控制电缆网络通讯电缆 | UC CMC003 01A | CANopen 通讯连接电绩 | 0.3m | RJ45 | DVPCOPM-SL DWP10MC11T DVP15MC11T DWP15MC11T-06 DVPCPO2-H2 TAP CNO3 |
| UC CMC005-01A | 0.5m | ||||
| UC CMC010-01A | 1m | ||||
| UC CMC015-01A | 1.5m | ||||
| UC-CMCO20-01A | 2m | ||||
| UC CMC030-01A | 3m | ||||
| UC CMC050 01A | 5m | ||||
| UC CMC100-01A | 10m | ||||
| UC CMC200 01A | 20 m | ||||
| UC EMC003-02C | EtherCAT 通讯连接电统(高抗干扰) | 0.3m | RJ45 | DVP50MC11T DVP50MC11T-06 |
|
| UC EMC005 02C | 0.5m | ||||
| UC EMC010-02C | 1m | ||||
| UC-EMCO20-02C | 2m | ||||
| UC EMC050 02C | 5m | ||||
| UC EMC100-02C | 10m | ||||
| UC EMC200-02C | 20m | ||||
| UC EMC003 02B | EtherCAT 通讯连接电统 | 03m | RJ45 | ||
| UC EMC005-02B | 0.5m | ||||
| UC EMC010 02B | 1m | ||||
| UC-EMCO20-02B | 2m | ||||
| UC EMC030-02B | 3m | ||||
| UC EMC050-02B | 5m | ||||
| UC EMC100 02B | 10m | ||||
| 网络通讯,电缆 | UC DNO12 02A | DevlceNet/CANopen 通讯连接电统(主线-粗) | 使用者自定单为米最长305米 | - | DeviceNet/CANopen 相关机种 |
| UC DN012 02A | DeviceNet/CANopen 通讯连接电统(支线-细) | - | |||
| 配线模块 | UB-10 0R16A | DVP32SN 输出模块之配线模块 | - | 16 点继电器输出，牛角座 | DWP32SN11TN |
| UB-10 0T32A | DWP32SN 输出模块之配线模块 | - | 32 点品体管输出，牛角座 | DVP32SN11TN | |
| 0B-101032A | DWP32SMI 数字输入惯块之配线模块 | - | 32 点输入，牛角座 | DVP32SM11TN | |
| 转接头 | UN 03EN 04A | RJ45 转接头 | - | - | - |
| 周边和配件 | 数据备份行储器(OWP-EH3 系列专用) | DVP 512FM | |||
| 数据备份存储器(DVP-ES2 系列专用) | DVP E64FM | ||||
| 数据备份行储器 (64k words) | DWPPCCO1 | ||||
| 数据备份存储器(TP 系列专用) | TP-PCC01 | ||||
| 计算机(g PIn & 25 PIn D Sub] 与PLC通讯连接线，1.5公尺 | DWPACAB215 | ||||
| 计算机(g Pin & 25 PIn D-Sub] 与PLC通讯连接线，3公尺 | DVPACAB230 | ||||
| 支持 4种 RS-485 连接线 | ADP485 01 | ||||
| ADP485-01与ASDA-A 系列同服通讯连接钱 | ADPCAB03A | ||||
| ADP485-01与ASDA-B 系列同服通讯连接线 | ADPCAB03B | ||||
| DVP-ESJEX 系列Wo 扩展机延长钱，30 公分 | DVPACAB403 | ||||
| DVP-EH主机与扩展顺块延长钱，0.7公尺 | DVPACAB4A07 | ||||
| DeviceNet/CANopen 分接意，1分2 | TAP CNO1 | ||||
| DewlceNet/CANopen 分接盒，2分3 | TAP CNO2 | ||||
| DevlceNetJCANopen 分接盒，2分3个RJ45 接头 | TAPCNO3 | ||||
| DVP-EH/SX 主机专用 3.6 电池(非充电电油] | DVPABT01 | ||||
| CANopen 通讯终端电阻端子 (RJ45) | TAP-TR01 | ||||
| TP 程序规划钱 | UCPRG030-10A | ||||
