片式 I/O LR1 系列

片式 I/O LR1 系列

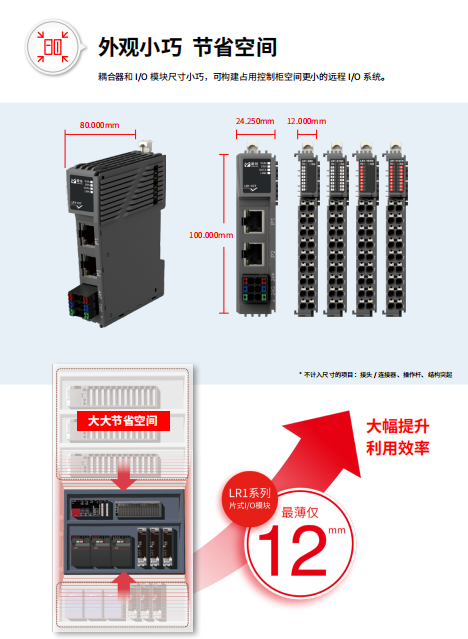

外观小巧 节省空间

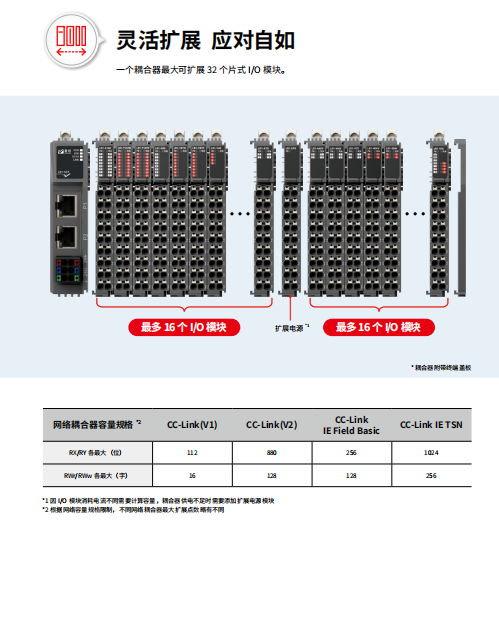

灵活扩展 应对自如

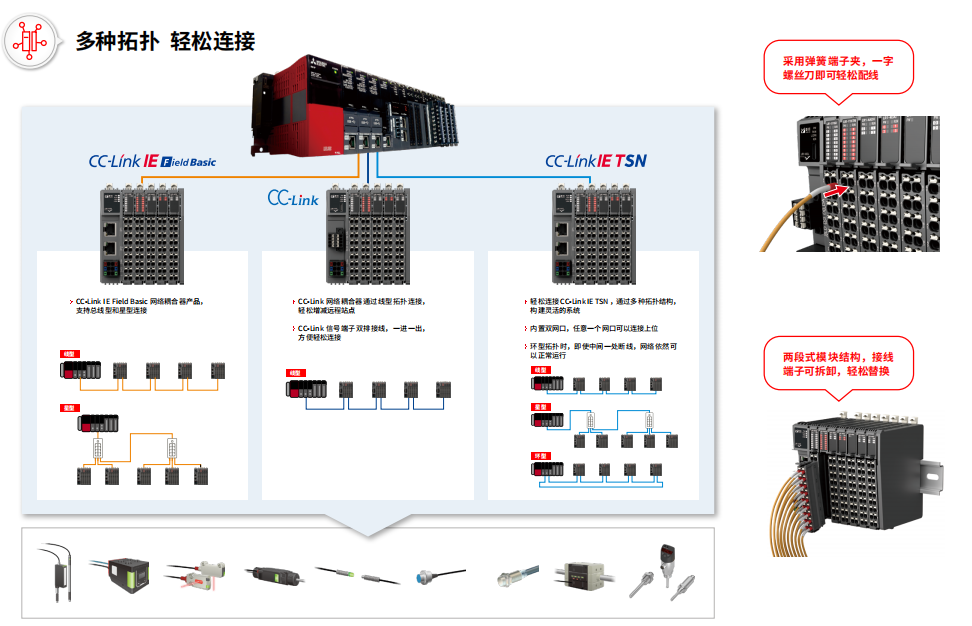

多种拓扑 轻松连接

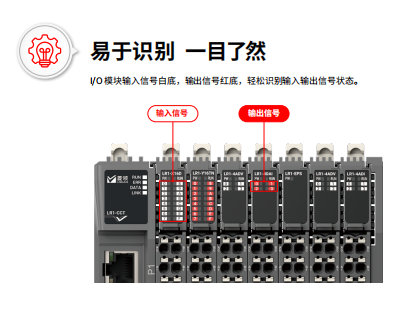

易于识别 一目了然

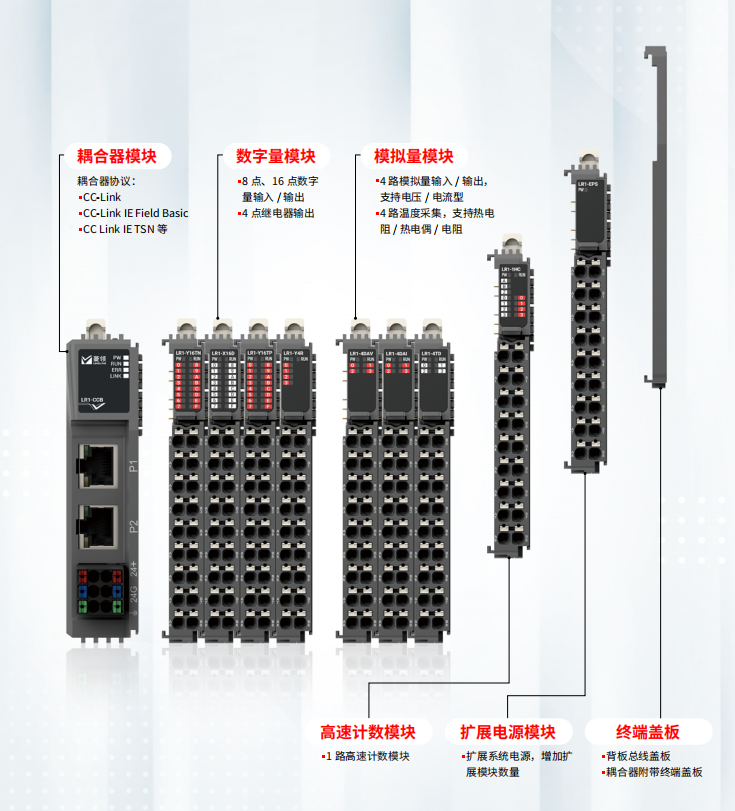

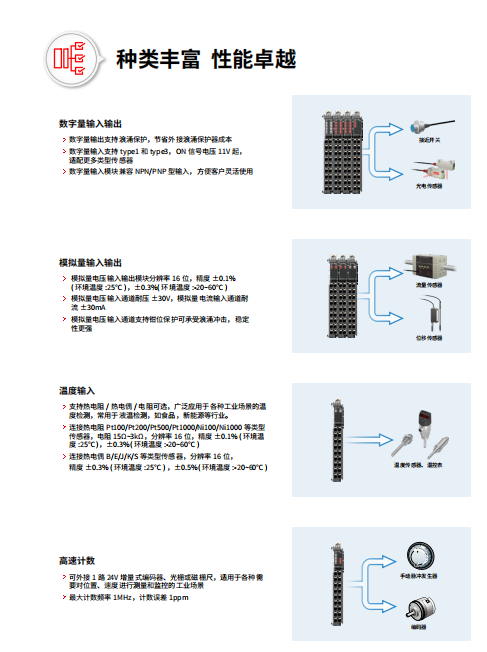

种类丰富 性能卓越

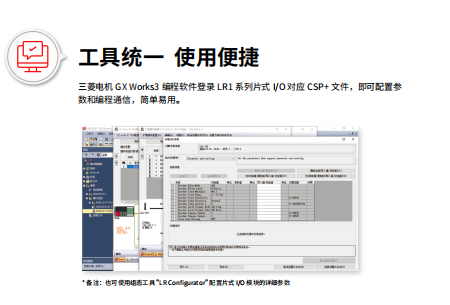

工具统一 使用便捷
产品型号一览表
序号 中文名称 型号 概述 认证
1  CC-Link网络耦合器 LR1-CCL 输入电源DC24V(0.6A),总线输出DC5V(2A),CC-Link Ver1/2远程设备站，占用4站，156K/625K/2.5M/5M/10Mbps,扩展32个模块 CE
2  CC-LinkIEField网络Basic耦合器 LR1-CCB 输入电源DC24V(0.6A),总线输出DC5M(2A),CC-LinkIEField网络Basic远程站，10/100Mbps,扩展32个模块 CE

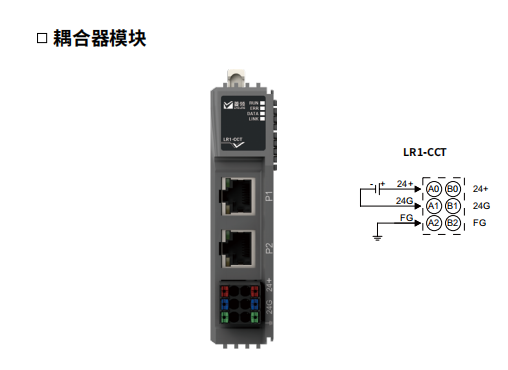

3  CC-LinkIE TSN网络耦合器 LR1-CCT 输入电源DC24V(0.6A),总线输出DC5M(2A),CC-LinkIE TSNClass B/A Ver2.0远程站，100M/1Gbps,扩展32个模块 CE

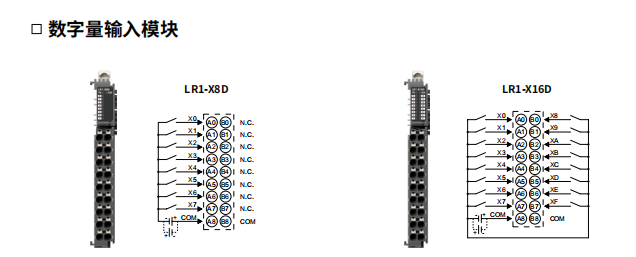

4  8点数字量输入模块 LR1-X8D 8点， DC24V输入， NPN/PNP,弹簧端子夹 CE
5  16点数字量输入模块 LR1-X16D 16点， DC24V输入， NPN/PNP,弹簧端子夹 CE
6  8点晶体管NPN输出模块 LR1Y8TN 8点， DC24V(0.5A),晶体管NPN输出，弹簧端子夹 CE
7  16点晶体管NPN输出模块 LR1-Y16TN 16点， DC24V(0.5A),晶体管NPN输出，弹簧端子夹 CE

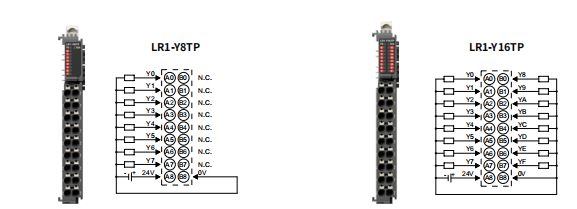

8  8点晶体管PNP输出模块 LR1-Y8TP 8点， DC24V(0.5A),晶体管PNP输出，弹簧端子夹 CE
9  16点晶体管PNP输出模块 LR1-Y16TP 16点， DC24V(0.5A),晶体管PNP输出，弹簧端子夹 CE

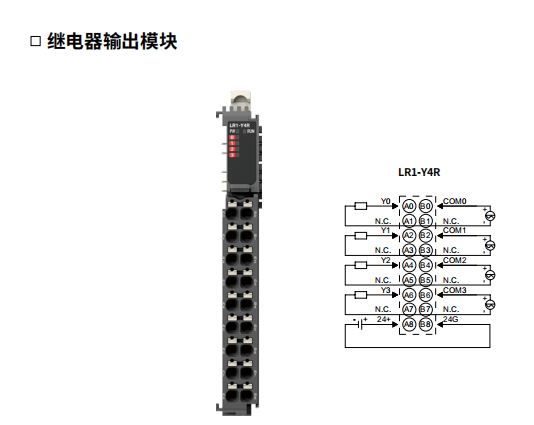

10  4点继电器输出模块 LR1-Y4R 4点， AC220V/DC24V(2A),继电器输出，弹簧端子夹 -

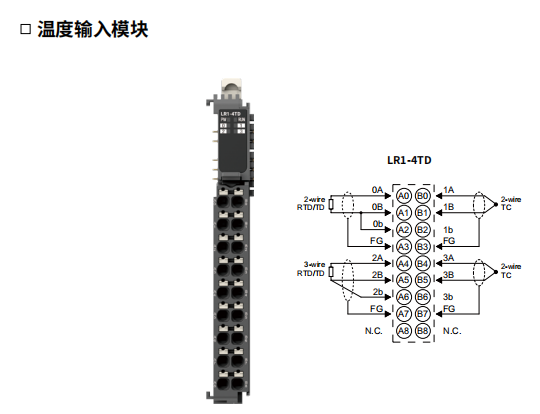

11  4路模拟量电流输入模块 LR1-4ADI 4ch,输入DC0-20mA,分辨率：16bit,转换速度：230μs/ch,300μs/4ch弹簧端子夹 CE
12  4路模拟量电压输入模块 LR1-4ADV 4ch,输入DC-10-10V,分辨率：16bit,转换速度：230μs/ch,380μs/4ch弹簧端子夹 CE
13  4路温度输入模块 LR1-4TD 4ch,输入B/E/J/K/S等热电偶，或Pt100/Pt200/Pt500/Pt1000/Ni100/Ni1000等热电阻，150-3kQ电阻，分辨率16位，弹簧端子夹 CE

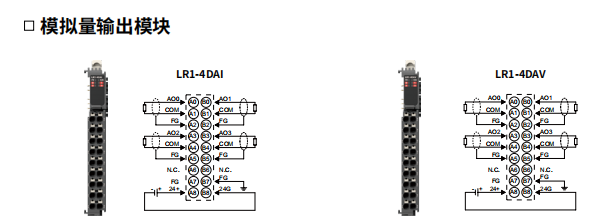

14  4路模拟量电流输出模块 LR1-4DAI 4ch,输出DCO…20mA,分辨率：16bit,转换速度：200μs/ch,200μs/4ch弹簧端子夹 CE
15  4路模拟量电压输出模块 LR1-4DAV 4ch,输出DC-10-10V,分辨率：16bit,转换速度：200μs/ch,200μs/4ch,弹黄端子夹 CE
16  1路高速计数模块 LR1-1HC 1ch编码器输入，频率1Mbps,DC24V,NPN/PNP,支持高速探针输入和高速比较输出，弹黄端子夹 CE
17  扩展电源模块 LR1-EPS 输入电源DC24V(0.5A),总线输出DC5V2A),弹簧端子夹 CE

通用规格

项目 规格
使用环境温度 -20℃~+60℃
保存环境温度 -40℃~+80℃
使用环境湿度 5%RH～95%RH,无结露*1
保存环境湿度 5%RH～95%RH,无结露
接地 D类接地(接地电阻：100Ω以下)<不允许与强电系统共同接地>
使用环境 无腐蚀性，可燃性气体，导电性灰尘不严重的场合
使用标高 0m~2000m*2
安装位置 控制柜内*3
防护等级 IP20
过电压类别 I以下
污染等级 2以下
*1在低温环境下使用时，应在无温度骤变的环境下使用。因开关控制柜等导致温度骤变时，
  会发生结露，可能导致火灾、故障、误动作。另外，为防止结露，请应用空调除湿。
*2在加压至大气压以上的环境下不能使用。否则有可能引起故障。
*3设想片式I/0 安装在相当于室内的环境中。



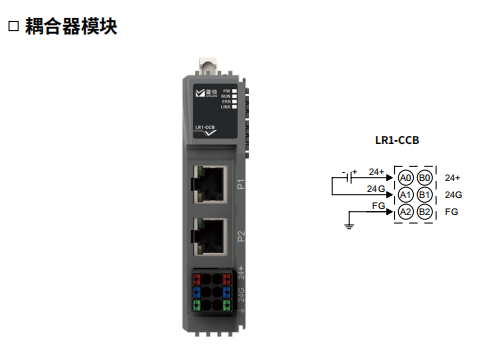

型号 LR1-CCL
产品名称 CC-Link网络耦合器
尺寸 100*24.25*80mm
重量 100g
供电电源 24VDC(18V~36V)
输入电流 600mA
内部总线供电 Max:2.0A,5VDC
保护措施 短路保护、反接保护、浪涌保护
支持的I/0模块数 32个
电源接线方式 弹簧端子夹
安装方式 35mm DIN导轨安装
站类型 远程设备站
占用逻辑站数 Ver.1/Ver.2:4站
扩展循环设置 Ver.1:- ;Ver.2:8倍
上限链接点数 R X/RY容量(位)上限880点
RW r/RWw容量(字)上限128点
通信速率 156K/625K/2.5M/5M/10Mbps
上限总线长度 1200m(156kbps)
线缆 CC-Link专用电缆
电气接口 2×4P弹压式接线端子
网络拓扑 总线(RS-485)



型号 LR1-CCB
产品名称 CC-Link IE Field网络Basic耦合器
尺寸 100*24.25*80mm
重量 100g
供电电源 24VDC(18V~36V)
输入电流 600mA
内部总线供电 Max:2.0A,5VDC
保护措施 短路保护、反接保护、浪涌保护
支持的I/0模块数 32个
电源接线方式 弹簧端子夹
安装方式 35mm DIN导轨安装
站类型 远程站
占用逻辑站数 1站~4站
上限链接点数 RX/RY(位)上限256点
RW r/RWw(字)上限128点
通信速率 100Mbps
上限总线长度 100m(站间距离)
线缆 支持以太网标准的5类以上STP电缆
电气接口 2×RJ45
网络拓扑 线形、星形

型号 LR1-CCT
产品名称 CC-LinkIE TSN网络耦合器
尺寸 100*24.25*80mm
重量 110g
供电电源 24VDC(18V~36V)
输入电流 600mA
内部总线供电 Max:2.0A,5VDC
保护措施 短路保护、反接保护、浪涌保护
支持的I/0模块数 32个
电源接线方式 弹簧端子夹
安装方式 35mm DIN导轨安装
CC-LinkIE TSN Class Class B/A
CC-LinkIE TSN协议版本 Ver 2.0
站类型 远程站
上限链接点数 RX/RY(位)上限1024点
RW r/RWw(字)上限256点
通信速率 1Gbps/100Mbps
上限总线长度 100m(站间距离)
线缆 支持以太网标准的5类以上STP电缆
电气接口 2×RJ45
网络拓扑 线形、星形、环形



产品型号 LR1-X8D LR1-X16D
产品名称  8点数字量输入模块 16点数字量输入模块
尺寸 100*12*80mm
重量 70g
总线输入电源额定电压 5VDC(4.5V~5.5V)
总线输入电源额定电流 40mA                                       50mA
输入额定电压 24VDC(20.4V~28.8V)
输入电流 5mA/ch(24VDC)
输入信号点数 8点   16点
输入信号类型 NPN/PNP兼容
反应时间 <50μs

产品型号 LR1-Y8TN LR1-Y16TN
产品名称 8点晶体管NPN输出模块 16点晶体管NPN输出模块
尺寸 100*12*80mm
重量 70g
总线输入电源额定电压 5VDC(4.5V~5.5V)
总线输入电源额定电流 65mA 75mA
现场侧输入电压范围 24VDC(20.4V~28.8V)
输出信号点数 8点 16点
输出信号类型 NPN
单通道额定电流 Max:0.5A
反应时间 <150μs



产品型号 LR1-Y8TP LR1-Y16TP
产品名称 8点晶体管PNP输出模块 16点晶体管PNP输出模块
尺寸 100*12*80mm
重量 70g
总线输入电源额定电压 5VDC(4.5V~5.5V)
总线输入电源额定电流 45mA 55mA
现场侧输入电压范围 24VDC(20.4V~28.8V)
输出信号点数 8点 16点
输出信号类型 PNP
单通道额定电流 Max:0.5A
反应时间 <150μs

型号 LR1-Y4R
产品名称 4点继电器输出模块
尺寸 100*12*80mm
重量 85g
总线输入电源额定电压 5VDC(4.5V~5.5V)
总线输入电源额定电流 40mA
现场侧输入电压范围 24VDC(20.4V~28.8V)
输出信号点数 4点
输出形式 继电器
单通道额定电压 24VDC/220VAC
单通道额定电流 Max:2A
硬件输出响应时间 10ms(24VDC)/10ms(220VAC)

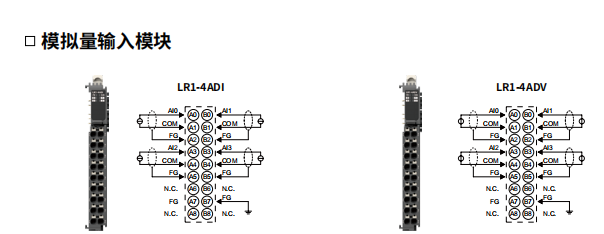

产品型号 LR1-4ADI LR1-4ADV
产品名称 4路模拟量电流输入模块 4路模拟量电压输入模块
尺寸 100*12*80mm
重量 70g
总线输入电源额定电压 5VDC(4.5V~5.5V)
总线输入电源额定电流 70mA 145mA
输入点数 4  4
输入类型 电流型 电压型
输入信号 Disable、4mA~20mA、0mA~20mA
(量程可调，默认为0mA~20mA)		 Disable、 -10V~+10V、0V~10V、
-5V~+5V、0V~5V、1V~5V
(量程可调，默认为-10V~+10V)
通道反应时间 230μs/ch
300μs/4ch		 230μs/ch
380μs/4ch
分辨率 16bits
采样速率(全通道) ≤1ksps
精度 25℃时±0.1%,全温度范围±0.3%

产品型号 LR1-4DAI LR1-4DAV
产品名称 4路模拟量电流输出模块 4路模拟量电压输出模块
尺寸 100*12*80mm
重量 70g
总线输入电源额定电压 5VDC(4.5V~5.5V)
总线输入电源额定电流 30mA
现场侧输入电压范围 24VDC(20.4V~28.8V)
输入点数 4  4
输入类型 电流型 电压型
输入信号 Disable、4mA~20mA、0mA~20mA
(量程可调，默认为0mA~20mA)		 Disable、 -10V~+10V、0V~10V、
-5V~+5V、0V~5V、1V~5V
(量程可调，默认为-10V~+10V)
通道反应时间 200μs/ch,200μs/4ch
分辨率 16bits
精度 25℃时±0.1%(全温度范围±0.3%)



  产品型号 LR1-4TD
产品名称 4路温度输入模块
尺寸 100*12*80mm
重量 65g
总线输入电源额定电压 5VDC(4.5V~5.5V)
总线输入电源额定电流 75mA
通道数 4
传感器类型 热电偶 热电阻 电阻
连接方式 2线制 2线、3线制 2线制
传感器代号和量程
B:50~1800℃
E:-200~1000℃
J:-200~1200℃
K:-200~1370℃
S:-50~1690℃		 Pt100:-200~850℃
Pt200:-200~850℃
Pt500:-200~850℃
Pt1000:-200~850℃
Ni100:-60~250℃
Ni1000:-60~250℃		 150~3kQ
精度 ±0.3%@25℃(F.S.)
±0.5%@-20~60℃(F.S.)		 ±0.1%@25℃(F.S.)
±0.3%@-20~60℃(F.S.)		 ±0.1%@25℃(F.S.)
±0.3%@-20~60℃(F.S.)
分辨率 16bits
通道转换时间 20ms/ch,110ms/4ch 80ms/ch,330ms/4ch

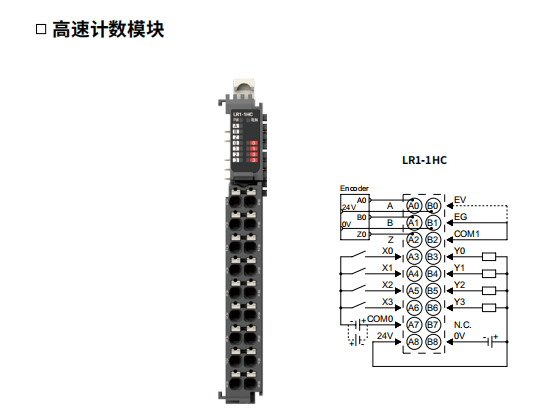

型号 LR1-1HC
产品名称 1路高速计数模块
尺寸 100*12*80mm
重量 70g
总线输入电源额定电压 5VDC(4.5V~5.5V)
总线输入电源额定电流 85mA
现场侧输入电压范围 24VDC(20.4V~28.8V)
数字量输入用电源电压 24VDC(20.4V~28.8V)
编码器脉冲输入模式 AB正交(ABZ)、脉冲+方向(Pul+Dir)、
双脉冲(CW/CCW)
编码器脉冲输入频率 1MHz
通道实时速度监视 支持
Z相清零 支持
环形计数 支持
反向计数 支持
探针输入点数(高速硬件锁存) 2点
比较输出点数 2点
比较输出信号响应速度 <10μs
掉电存储 支持

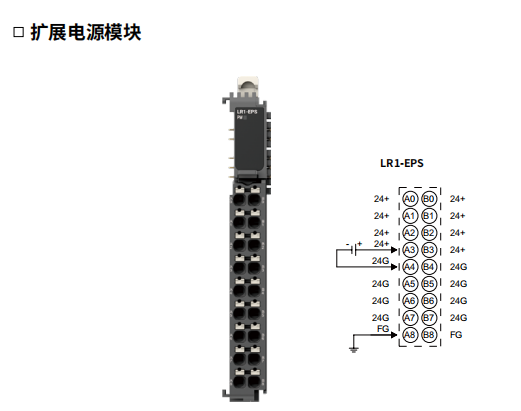

型号 LR1-EPS
产品名称 扩展电源模块
尺寸 100*12*80mm
重量 70g
输入电压 24VDC(18V~36V)
输入电流 500mA(24VDC)
输出电压 5VDC
输出电流 2A
短路保护 支持(自动恢复机制)
反接保护 支持(自动恢复机制)
浪涌保护 支持
