DTM系列
针对复杂温控应用和客户需求，台达推出全新多回路模块化温度控制器DTM系列，包含主机、量测扩充以及I/O模块，模块化设计方便用户搭配应用与安装，以主机总站收集各从站数据提升通讯效率；通道间的完全隔离提供高温度量测稳定度。用户亦可自行定义、安排通讯功能地址。
从硬件到软件，DTM系统所有设计皆可协助使用者，以简单设定和操作，轻松完成如均温控制、串级控制等复杂的系统或设备温度控制应用。
| 型号 | 通讯形式 | 规格 | 输入电源 | 操作电压范圍 |
| DTMR04 | RS-485 | 4 通道 | 直流电 24 伏特 | 额定电压 90%~110 % |
| DTMR08 | 8 通道 | |||
| DTME04 | RS-485 + Ethernet | 4 通道 | ||
| DTME08 | 8 通道 |
产品介绍
产品特色
- 模块化设计，简化配线安装；多样功能扩展模块满足各式应用
- 主机总站收集，增强通讯效率
- 支持 RS-485 和 Ethernet 通讯以及多点温度控制 (完整单一群组可支持温控点数：64 点)
- 通讯功能地址自定义义功能
- 通道与通道间完全隔离功能
应用领域
橡塑、半导体、太阳能、玻璃制造等产业
技术规格
尺寸图
※ 更多尺寸图，请至下载中心。

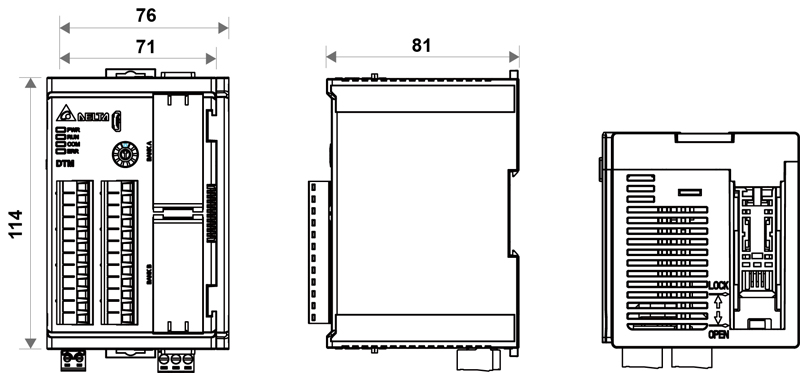

主机 (单位：mm)

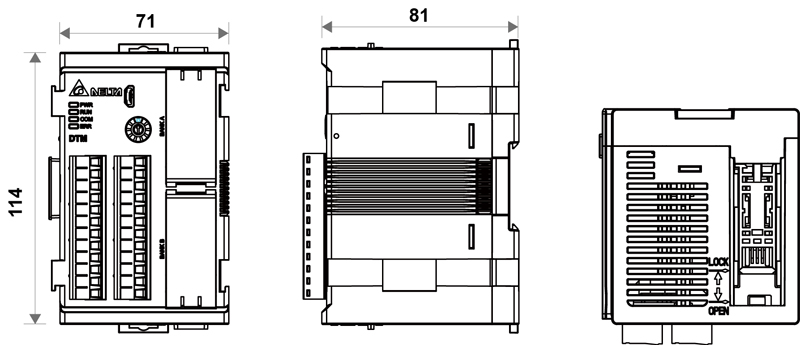

量测扩展机 (单位：mm)

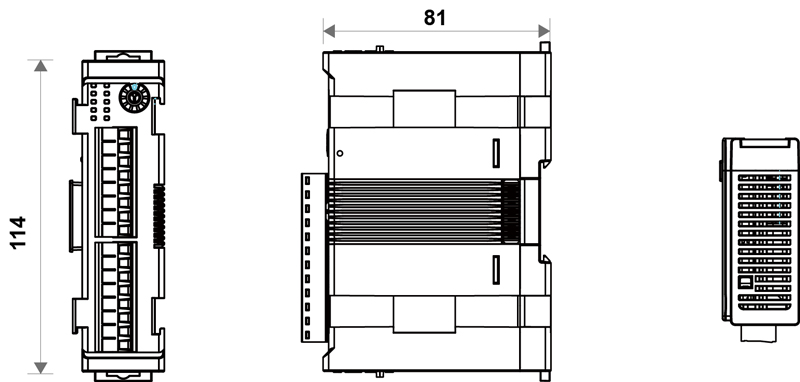

I/O扩展机、DTMN02量测扩展机 (单位：mm)
| 测量扩展机 | 电流传感器(CT) | |||
| 型号 | 规格 | 型号 | 规格 | |
| DTMN04 | 4通道 | DT3-CT100A | 100A CT 传感器 | |
| DTMN08 | 8 通道 | DT3-CT30A | 30A CT 传感器 | |
| DTMNO2-V | 2输入/4 输出，0/12V 脉冲电压 | |||
| DTMN02-R | 2输入/4 输出，2A继电器接点 | |||
| DTMN02-C | 2输入14 输出，4~20mA输出 | 专用线材（Mini USB 线） | ||
| DTMN02-L | 2输入14输出，0~10V输出 | 型号 | 规格 | |
| UCPRG015-01A | 1.5m | |||
| 输出模块 | ||||
| 型号 | 规格 | |||
| DTM-BDV | 4 通道，0/12V 脉冲电压 | |||
| DTM-BDR | 4通道，2A 继电器接点 | |||
| DTM-BDC | 4通道，4~20mA输出 | |||
| DTM-BDL | 4 通道，0~10V输出 | |||
| I/O 扩展机 | ||||
| 型号 | 规格 | |||
| DTM-DOV | 8 通道，0/12V 脉冲电压 | |||
| DTM-DOR | 8 通道，2A继电器接点 | |||
| DTM-DOC | 8 通道，4~20mA输出 | |||
| DTM-DOL | 8通道，0~10V输出 | |||
| DTM-CT030 | 8 通道，CT 输入，不含 CT 传感器 | |||
